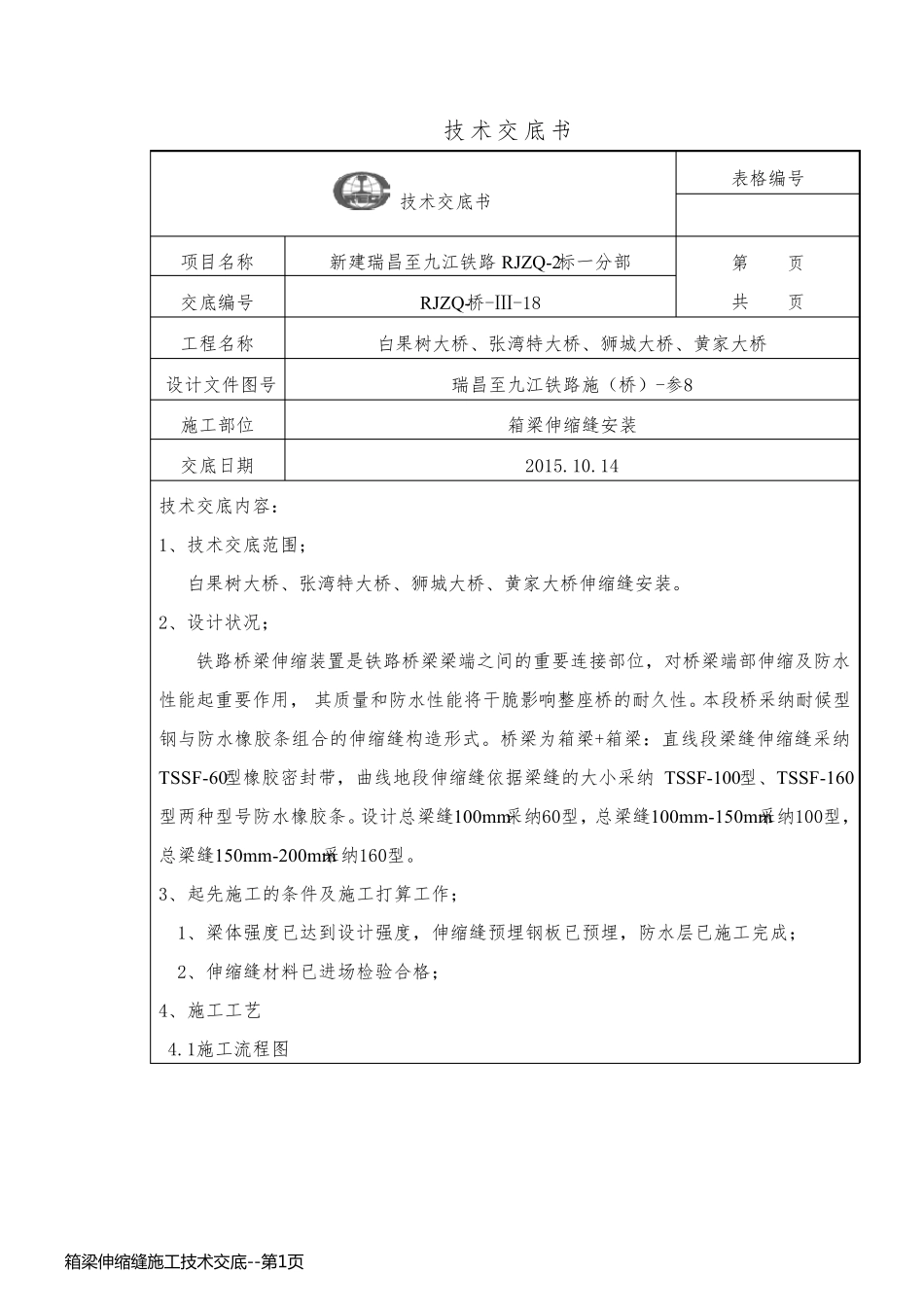

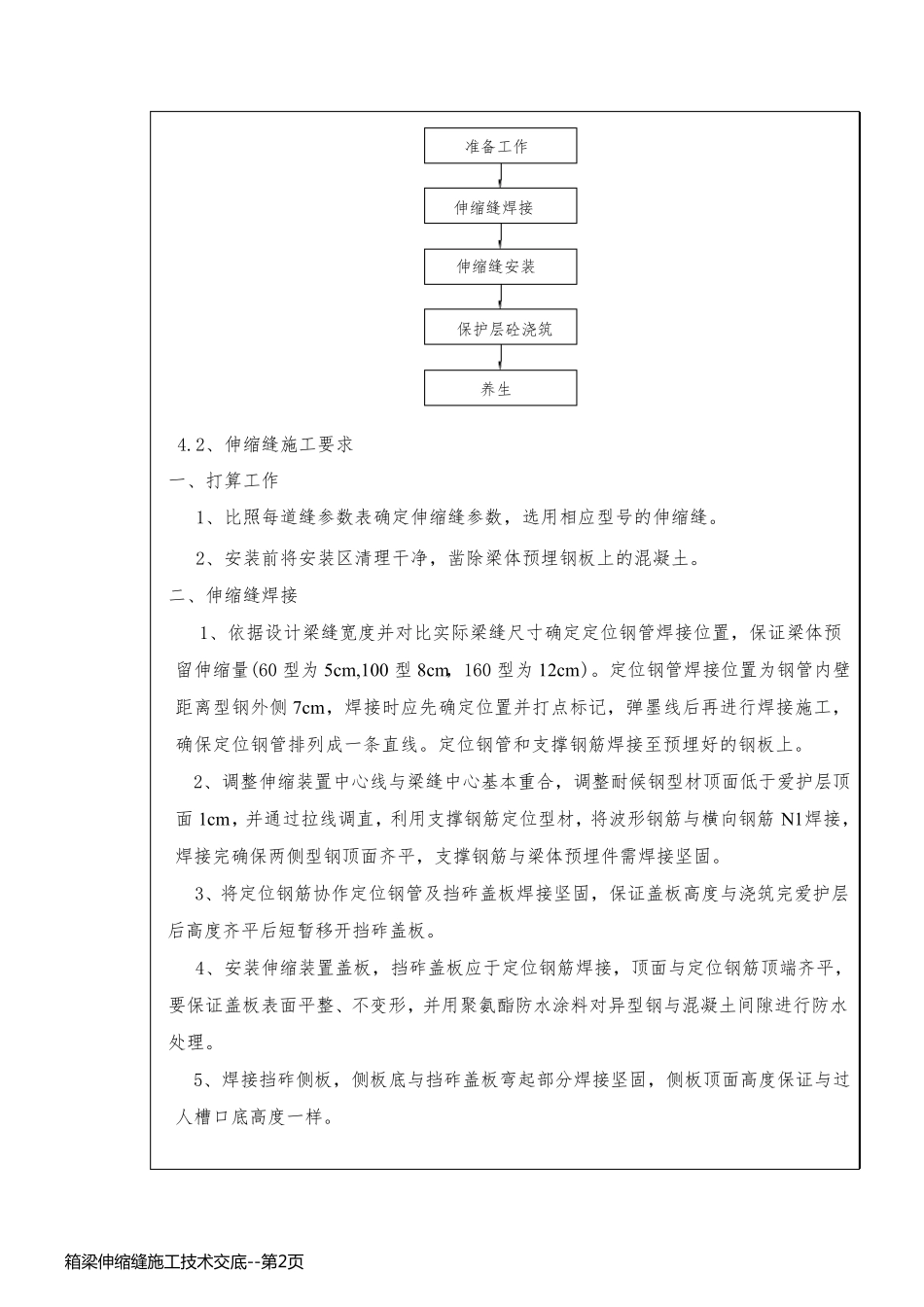

技术交底书 技术交底书 表格编号 项目名称 新建瑞昌至九江铁路RJZQ-2标一分部 第 页 共 页 交底编号 RJZQ-桥-Ⅲ-18 工程名称 白果树大桥、张湾特大桥、狮城大桥、黄家大桥 设计文件图号 瑞昌至九江铁路施（桥）-参8 施工部位 箱梁伸缩缝安装 交底日期 2015.10.14 技术交底内容： 1、技术交底范围； 白果树大桥、张湾特大桥、狮城大桥、黄家大桥伸缩缝安装。 2、设计状况； 铁路桥梁伸缩装置是铁路桥梁梁端之间的重要连接部位，对桥梁端部伸缩及防水性能起重要作用， 其质量和防水性能将干脆影响整座桥的耐久性。本段桥采纳耐候型钢与防水橡胶条组合的伸缩缝构造形式。桥梁为箱梁+箱梁：直线段梁缝伸缩缝采纳TSSF-60型橡胶密封带，曲线地段伸缩缝依据梁缝的大小采纳 TSSF-100型、TSSF-160型两种型号防水橡胶条。设计总梁缝100mm采纳60型，总梁缝100mm-150mm采纳100型，总梁缝150mm-200mm采纳160型。 3、起先施工的条件及施工打算工作； 1、梁体强度已达到设计强度，伸缩缝预埋钢板已预埋，防水层已施工完成； 2、伸缩缝材料已进场检验合格； 4、施工工艺 4.1施工流程图 箱 梁 伸 缩 缝 施 工 技 术 交 底 --第 1页箱 梁 伸 缩 缝 施 工 技 术 交 底 --第 1页准备工作伸缩缝焊接保护层砼浇筑养生伸缩缝安装 4.2、伸缩缝施工要求 一、打算工作 1、比照每道缝参数表确定伸缩缝参数，选用相应型号的伸缩缝。 2、安装前将安装区清理干净，凿除梁体预埋钢板上的混凝土。 二、伸缩缝焊接 1、依据设计梁缝宽度并对比实际梁缝尺寸确定定位钢管焊接位置，保证梁体预 留伸缩量(60 型为 5cm,100 型8cm，160 型为 12cm )。定位钢管焊接位置为钢管内壁距离型钢外侧 7cm，焊接时应先确定位置并打点标记，弹墨线后再进行焊接施工，确保定位钢管排列成一条直线。定位钢管和支撑钢筋焊接至预埋好的钢板上。 2、调整伸缩装置中心线与梁缝中心基本重合，调整耐候钢型材顶面低于爱护层顶面 1cm，并通过拉线调直，利用支撑钢筋定位型材，将波形钢筋与横向钢筋 N1焊接，焊接完确保两侧型钢顶面齐平，支撑钢筋与梁体预埋件需焊接坚固。 3、将定位钢筋协作定位钢管及挡砟盖板焊接坚固，保证盖板高度与浇筑完爱护层后高度齐平后短暂移开挡砟盖板。 4、安装伸缩装置盖板，挡砟盖板应于定位钢筋焊接，顶面与定位钢筋顶端齐平，要保证盖板表面平整、不变形，并用聚氨酯 防 水 涂 料 对异 型钢与...
