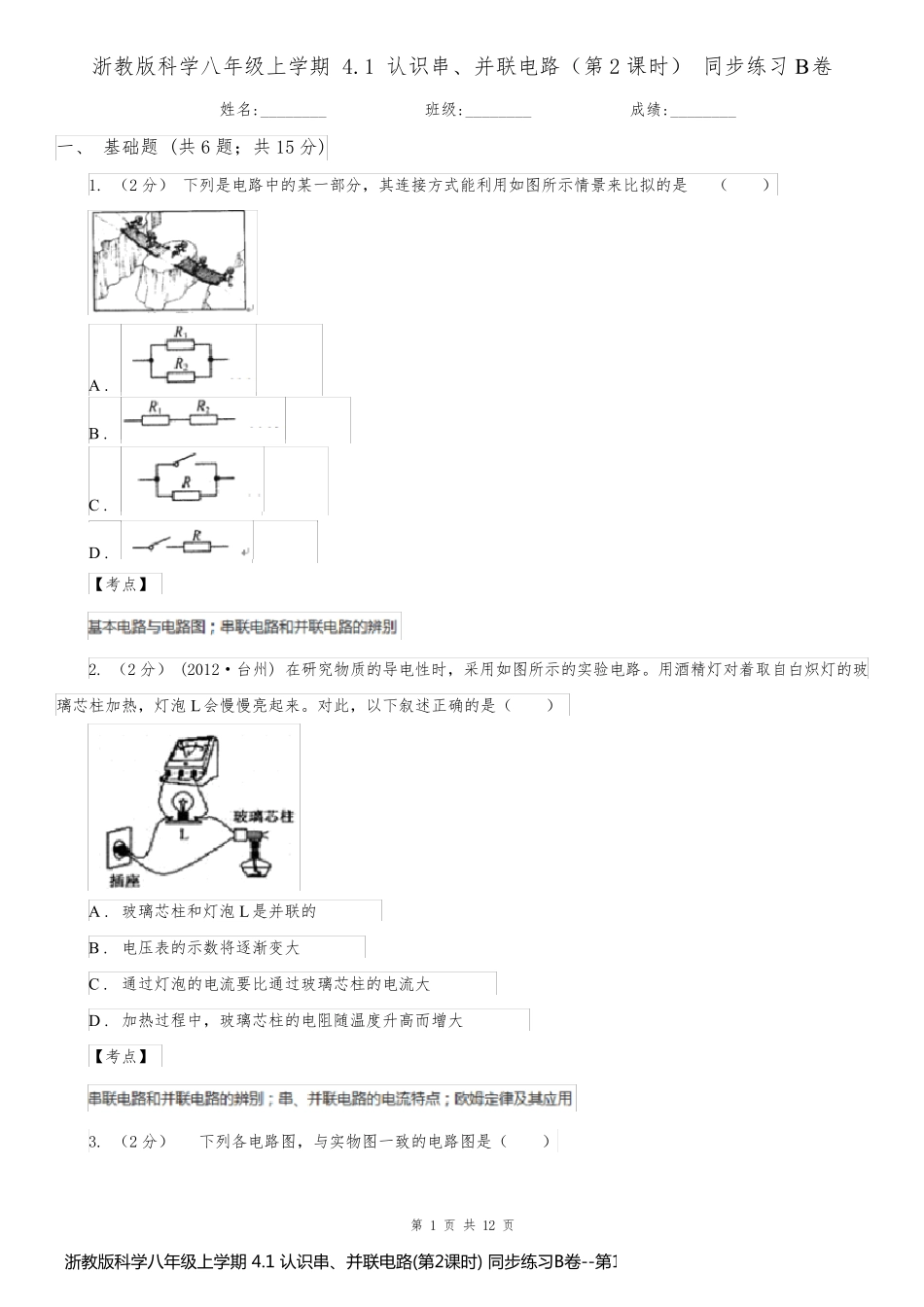

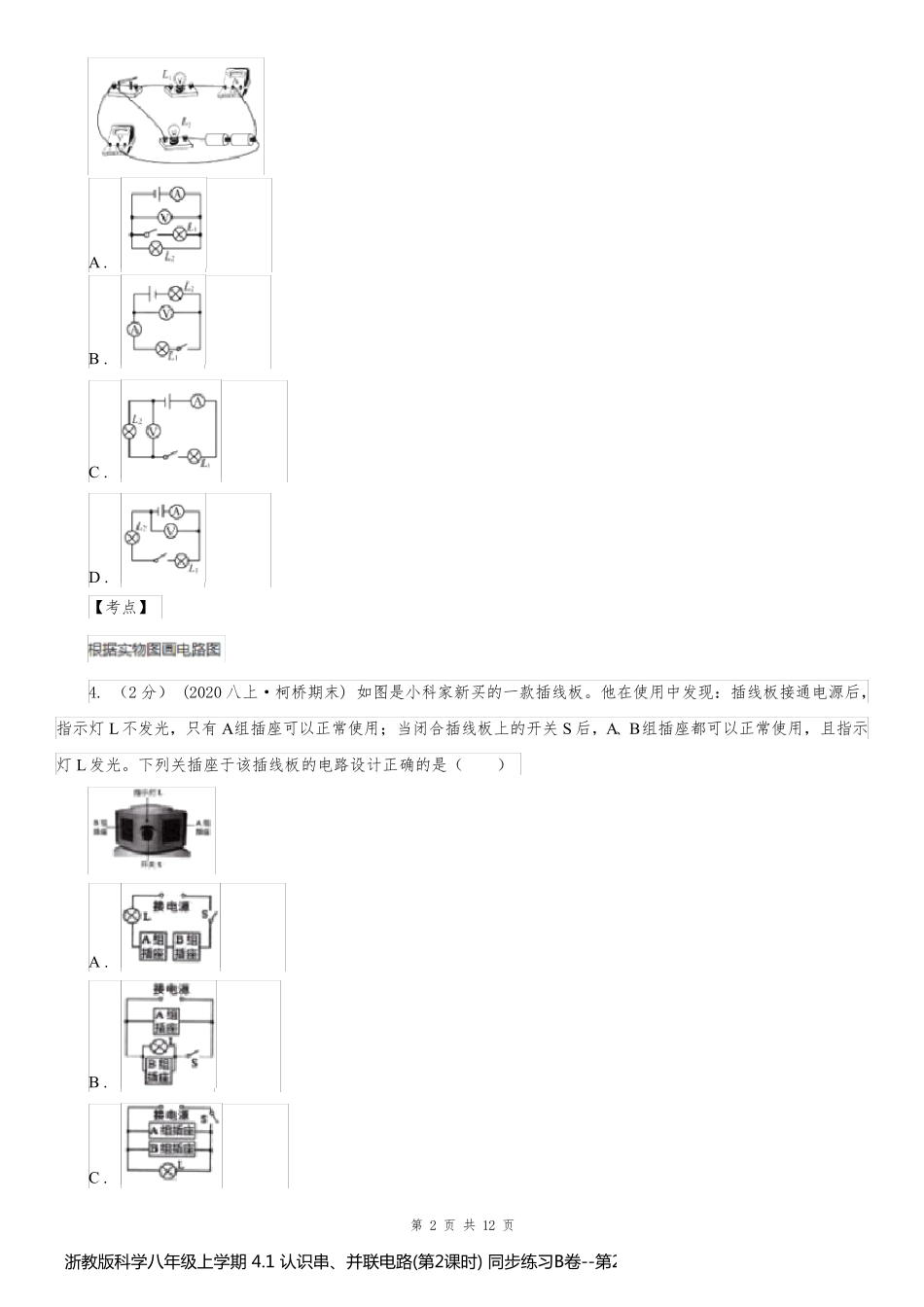

第 1 页 共 12 页 浙教版科学八年级上学期 4.1 认识串、并联电路（第2 课时） 同步练习B卷 姓名:________ 班级:________ 成绩:________ 一、 基础题 (共6 题；共15 分) 1. （2 分） 下列是电路中的某一部分，其连接方式能利用如图所示情景来比拟的是 （ ） A . B . C . D . 【考点】 2. （2 分） (2012·台州) 在研究物质的导电性时，采用如图所示的实验电路。用酒精灯对着取自白炽灯的玻璃芯柱加热，灯泡 L会慢慢亮起来。对此，以下叙述正确的是（ ） A . 玻璃芯柱和灯泡 L是并联的 B . 电压表的示数将逐渐变大 C . 通过灯泡的电流要比通过玻璃芯柱的电流大 D . 加热过程中，玻璃芯柱的电阻随温度升高而增大 【考点】 3. （2 分） 下列各电路图，与实物图一致的电路图是（ ） 浙 教 版 科 学 八 年 级 上 学 期 4.1 认 识 串 、 并 联 电 路 (第 2课 时 ) 同 步 练 习 B卷 --第 1页浙 教 版 科 学 八 年 级 上 学 期 4.1 认 识 串 、 并 联 电 路 (第 2课 时 ) 同 步 练 习 B卷 --第 1页 第 2 页 共 12 页 A . B . C . D . 【考点】 4. （2 分） (2020 八上·柯桥期末) 如图是小科家新买的一款插线板。他在使用中发现：插线板接通电源后，指示灯L不发光，只有A组插座可以正常使用；当闭合插线板上的开关S 后，A、B组插座都可以正常使用，且指示灯L发光。下列关插座于该插线板的电路设计正确的是（ ） A . B . C . 浙 教 版 科 学 八 年 级 上 学 期 4.1 认 识 串 、 并 联 电 路 (第 2课 时 ) 同 步 练 习 B卷 --第 2页浙 教 版 科 学 八 年 级 上 学 期 4.1 认 识 串 、 并 联 电 路 (第 2课 时 ) 同 步 练 习 B卷 --第 2页 第 3 页 共 12 页 D . 【考点】 5. （5 分） 画出等效电路图，并标上对应各元件符号． 【考点】 6. （2 分） (2018·秀洲模拟) 在研究物质的导电性实验中，老师要同学们设计电路，小明设计了如图甲电路，很快测定了铜丝、不锈钢直尺是导电的，塑料三角板、干木头是不导电的。但在测量铅笔芯和河水时小灯泡不亮。后来同学们又设计了如图乙 的方法，证实铅笔芯和河水都是________。小明又想对甲图进行改进，直接用电流表替换小灯泡，在组内讨论时，大家都反对，这是因为_______...
