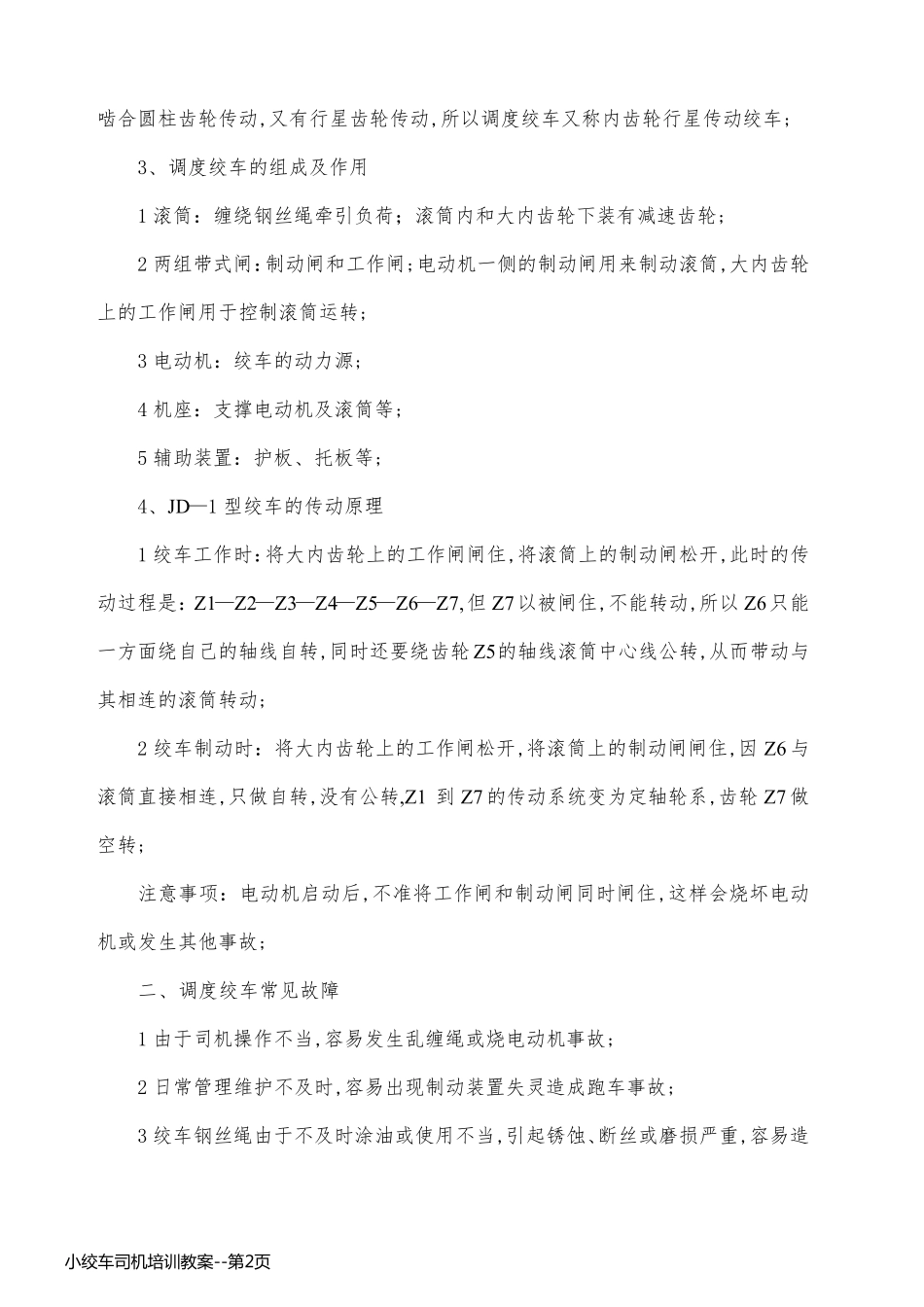

小绞车司机培训教案 第一节 绞车的主要类型 一、绞车的作用 绞车是借助于钢丝绳带动提升容器沿立井井筒或倾斜井巷运行的提升机械,主要用来提升煤炭、矸石以及下放设备、材料的常用工具; 二、煤矿常用的绞车有 提升搬运绞车——用于倾斜巷道及主井提煤、矸石、设备； 调度绞车——用于平巷、斜巷调度车辆或辅助提升； 回柱绞车——用于拆除回收工作面设备、支柱； 无极绳绞车——用于平巷和倾斜井巷运送物料; 三、一般采用下列几种分类方法 1、按传动方式——齿轮传动、液压传动绞车 2、按滚筒数目——单滚筒、双滚筒绞车 3、按钢丝绳缠绕方式——缠绕式、磨擦式绞车 4、按防爆性能——防爆、非防爆绞车 5、按滚筒直径——2m、2m以下提升物料、2m以上主提升绞车; 第二节 调度绞车 一、调度绞车的结构特点及工作原理 1、调度绞车的作用：常用来调度车辆及进行辅助牵引作业的一种绞车;常用于矿井巷道中牵引矿车及辅助搬运,也可用在采掘工作面、装车站调度空、重载矿车; 2、调度绞车结构特点：调度绞车是一种全齿轮传动机械;传动齿轮内既有内小 绞 车 司 机 培 训 教 案 --第 1页小 绞 车 司 机 培 训 教 案 --第 1页啮合圆柱齿轮传动,又有行星齿轮传动,所以调度绞车又称内齿轮行星传动绞车; 3、调度绞车的组成及作用 1 滚筒：缠绕钢丝绳牵引负荷；滚筒内和大内齿轮下装有减速齿轮; 2 两组带式闸：制动闸和工作闸;电动机一侧的制动闸用来制动滚筒,大内齿轮上的工作闸用于控制滚筒运转; 3 电动机：绞车的动力源; 4 机座：支撑电动机及滚筒等; 5 辅助装置：护板、托板等; 4、JD—1 型绞车的传动原理 1 绞车工作时：将大内齿轮上的工作闸闸住,将滚筒上的制动闸松开,此时的传动过程是：Z1—Z2—Z3—Z4—Z5—Z6—Z7,但 Z7以被闸住,不能转动,所以Z6只能一方面绕自己的轴线自转,同时还要绕齿轮Z5的轴线滚筒中心线公转,从而带动与其相连的滚筒转动; 2 绞车制动时：将大内齿轮上的工作闸松开,将滚筒上的制动闸闸住,因 Z6 与滚筒直接相连,只做自转,没有公转,Z1 到 Z7 的传动系统变为定轴轮系,齿轮Z7 做空转; 注意事项：电动机启动后,不准将工作闸和制动闸同时闸住,这样会烧坏电动机或发生其他事故; 二、调度绞车常见故障 1 由于司机操作不当,容易发生乱缠绳或烧电动机事故; 2 日常管理维护不及时,容易出现制动装置失灵造成跑车事故; 3 绞车钢丝绳由于不及时涂油 或使 用不当,引起 锈...
