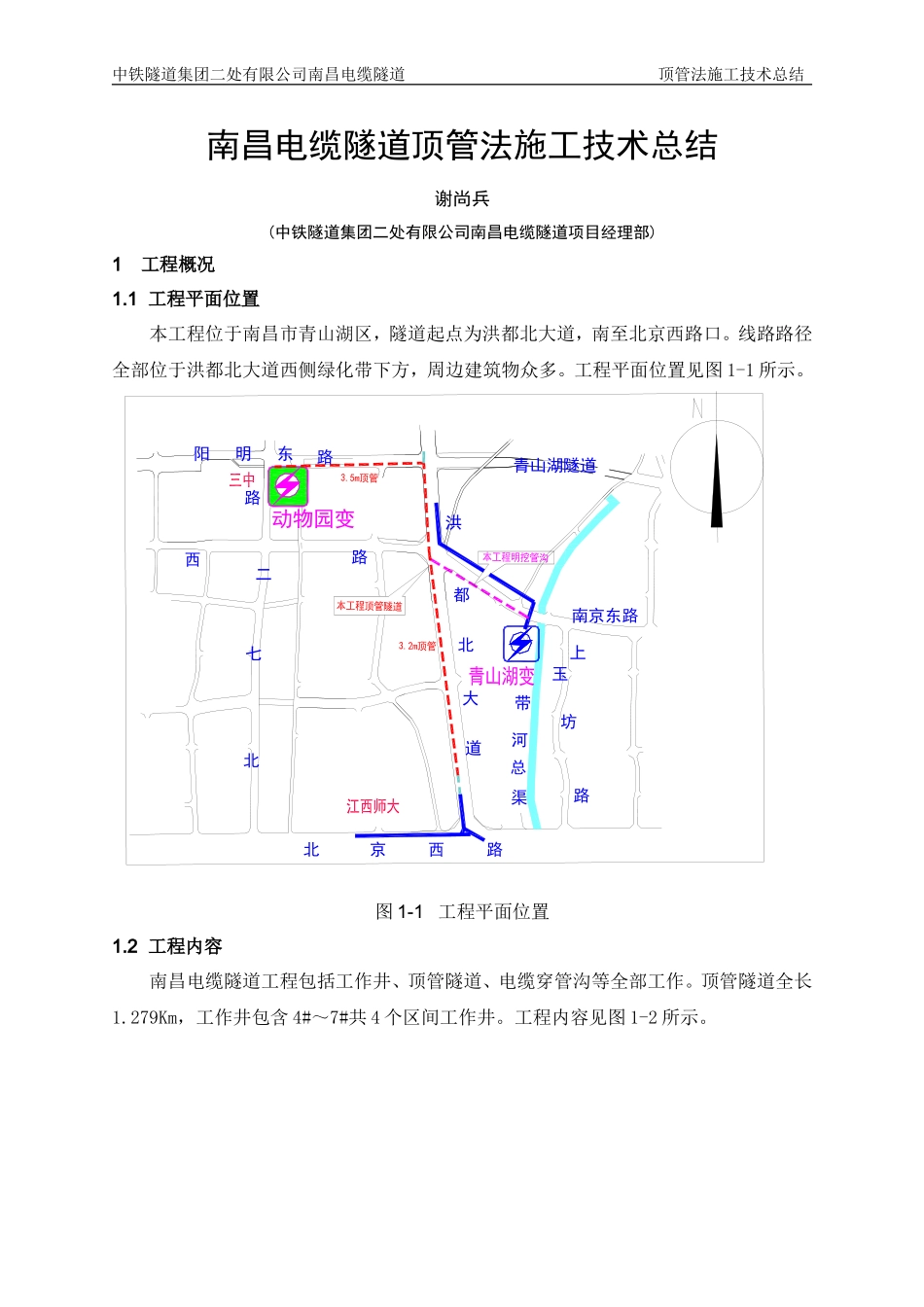

中铁隧道集团二处有限公司南昌电缆隧道 顶管法施工技术总结南昌电缆隧道顶管法施工技术总结谢尚兵(中铁隧道集团二处有限公司南昌电缆隧道项目经理部)1 工程概况1.1 工程平面位置本工程位于南昌市青山湖区，隧道起点为洪都北大道，南至北京西路口。线路路径全部位于洪都北大道西侧绿化带下方，周边建筑物众多。工程平面位置见图 1-1 所示。动物园变西路阳 明 东路 北 京 西 路路都道南京东路上坊路青山湖隧道二七北玉带河渠总大北洪图 1-1 工程平面位置1.2 工程内容南昌电缆隧道工程包括工作井、顶管隧道、电缆穿管沟等全部工作。顶管隧道全长1.279Km，工作井包含 4#～7#共 4 个区间工作井。工程内容见图 1-2 所示。中铁隧道集团二处有限公司南昌阳明东顶管项目 施工总结3#工作井278m302m371m328m顶管接收井顶管发射井顶管发射井顶管接收井顶管接收井4#工作井6#工作井7#工作井备注：顶管转场顶进方向顶进接收顶进发射5#工作井图 1-2 工程内容示意图1.3 工程地质及水文1.3.1 工程地质本工程地质情况为：第①层为杂填土、第②层淤泥质土、第③层粉质粘土、第④层粉质粘土混细砂、第⑤层中细砂、第（5-1）层淤泥质土、第⑥层粗砂混砾石、第⑦层砾砂混卵石、第（8-1）层强风化粉砂质泥岩、第（8-2）层中风化粉砂质泥岩。根据详细勘察资料，工作井基坑存在中细砂、粗砂混砾石、砾石混卵石等地层，埋深约 6.0m，厚度约 16～17m。顶管隧道穿越中细砂、粗砂混砾石、砾石混卵石等地层。1.3.2 地下水文本工程线路路径原始地貌为赣江冲积平原，地下水有二层，上部为上层滞水，埋藏相对较浅，一般在 3.5 米以内，水量一般；下部地下水为微承压孔隙潜水，，埋藏相对较深，根据勘测期间所测水位，一般在 6.0～9.0 米左右，水量丰富，其补给来源主要大气降水及赣江水系泾流补给。1.4 结构设计概况1.4.1 顶管始发井设计顶管始发井为矩形井，明挖地下一层结构，4#、6#工作井为始发井，围护结构均采用Φ1000mm@1200mm 钻孔灌注桩+单排 Φ850@600mm 三轴搅拌桩+Φ500@1200mm 双液注浆止水；工作井顶部设计为顶圈梁和混凝土斜支撑，第一道支撑 C40 砼腰梁，第二道钢腰梁和 φ609mm 钢管斜支撑（壁厚为 16mm），采用明挖顺作法施工。顶管始发井结构内净空尺寸为 7m 宽×9m 长。2中铁隧道集团二处有限公司南昌阳明东顶管项目 施工总结(桩顶标高-6.9m，桩底标高-15.2m)φ850@600搅拌桩(桩顶标高-6.9m，桩底标高-15.2m)φ850@...
