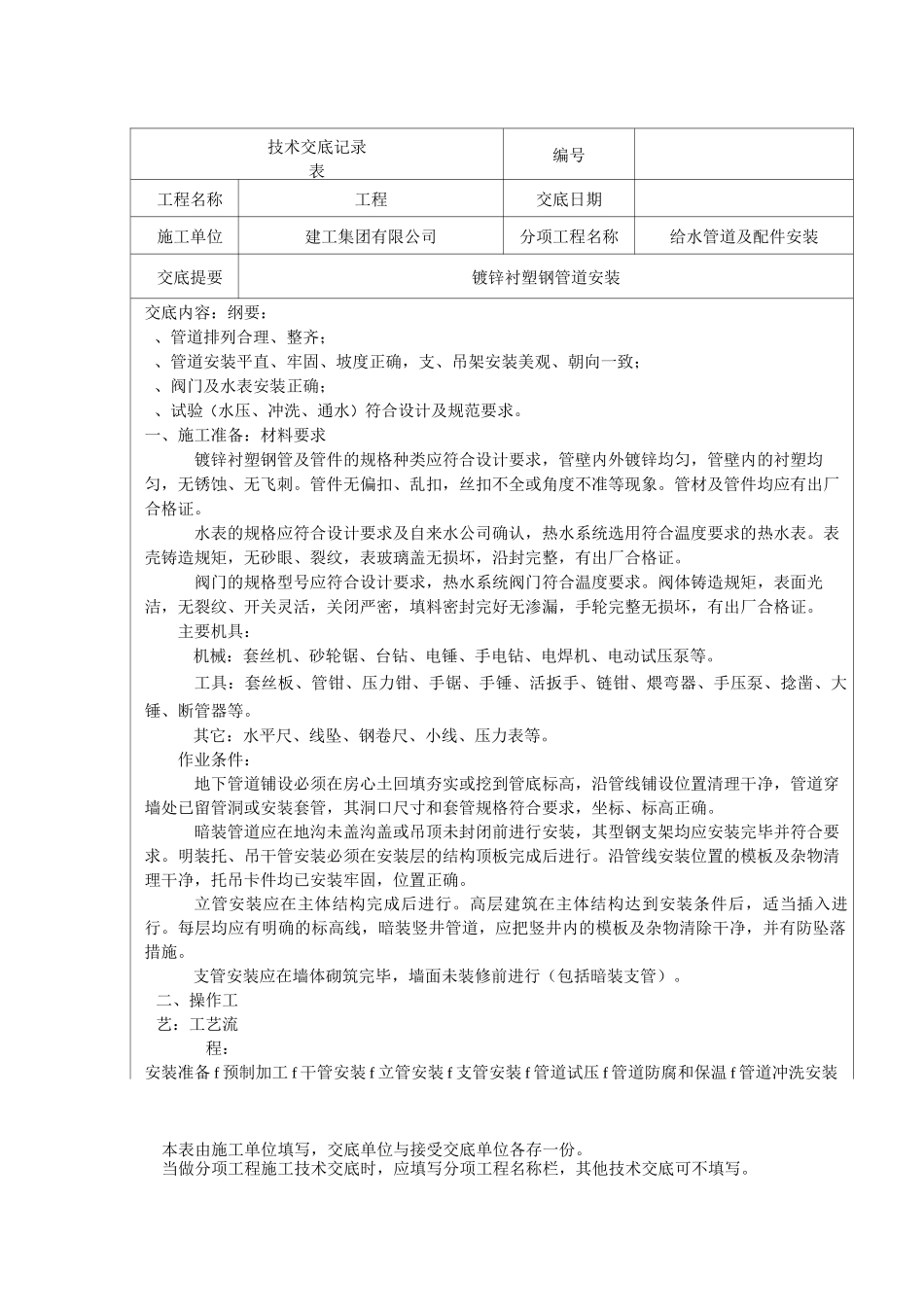

本表由施工单位填写,交底单位与接受交底单位各存一份。当做分项工程施工技术交底时,应填写分项工程名称栏,其他技术交底可不填写。技术交底记录表编号工程名称工程交底日期施工单位建工集团有限公司分项工程名称给水管道及配件安装交底提要镀锌衬塑钢管道安装交底内容:纲要:、管道排列合理、整齐;、管道安装平直、牢固、坡度正确,支、吊架安装美观、朝向一致;、阀门及水表安装正确;、试验(水压、冲洗、通水)符合设计及规范要求。一、施工准备:材料要求镀锌衬塑钢管及管件的规格种类应符合设计要求,管壁内外镀锌均匀,管壁内的衬塑均匀,无锈蚀、无飞刺。管件无偏扣、乱扣,丝扣不全或角度不准等现象。管材及管件均应有出厂合格证。水表的规格应符合设计要求及自来水公司确认,热水系统选用符合温度要求的热水表。表壳铸造规矩,无砂眼、裂纹,表玻璃盖无损坏,沿封完整,有出厂合格证。阀门的规格型号应符合设计要求,热水系统阀门符合温度要求。阀体铸造规矩,表面光洁,无裂纹、开关灵活,关闭严密,填料密封完好无渗漏,手轮完整无损坏,有出厂合格证。主要机具:机械:套丝机、砂轮锯、台钻、电锤、手电钻、电焊机、电动试压泵等。工具:套丝板、管钳、压力钳、手锯、手锤、活扳手、链钳、煨弯器、手压泵、捻凿、大锤、断管器等。其它:水平尺、线坠、钢卷尺、小线、压力表等。作业条件:地下管道铺设必须在房心土回填夯实或挖到管底标高,沿管线铺设位置清理干净,管道穿墙处已留管洞或安装套管,其洞口尺寸和套管规格符合要求,坐标、标高正确。暗装管道应在地沟未盖沟盖或吊顶未封闭前进行安装,其型钢支架均应安装完毕并符合要求。明装托、吊干管安装必须在安装层的结构顶板完成后进行。沿管线安装位置的模板及杂物清理干净,托吊卡件均已安装牢固,位置正确。立管安装应在主体结构完成后进行。高层建筑在主体结构达到安装条件后,适当插入进行。每层均应有明确的标高线,暗装竖井管道,应把竖井内的模板及杂物清除干净,并有防坠落措施。支管安装应在墙体砌筑完毕,墙面未装修前进行(包括暗装支管)。二、操作工艺:工艺流程:安装准备 f 预制加工 f 干管安装 f 立管安装 f 支管安装 f 管道试压 f 管道防腐和保温 f 管道冲洗安装本表由施工单位填写,交底单位与接受交底单位各存一份。当做分项工程施工技术交底时,应填写分项工程名称栏,其他技术交底可不填写。审核人交底人接受交底人本表由施工单位填写,交...
