钻孔灌注桩施工工艺流程VIP专享VIP免费

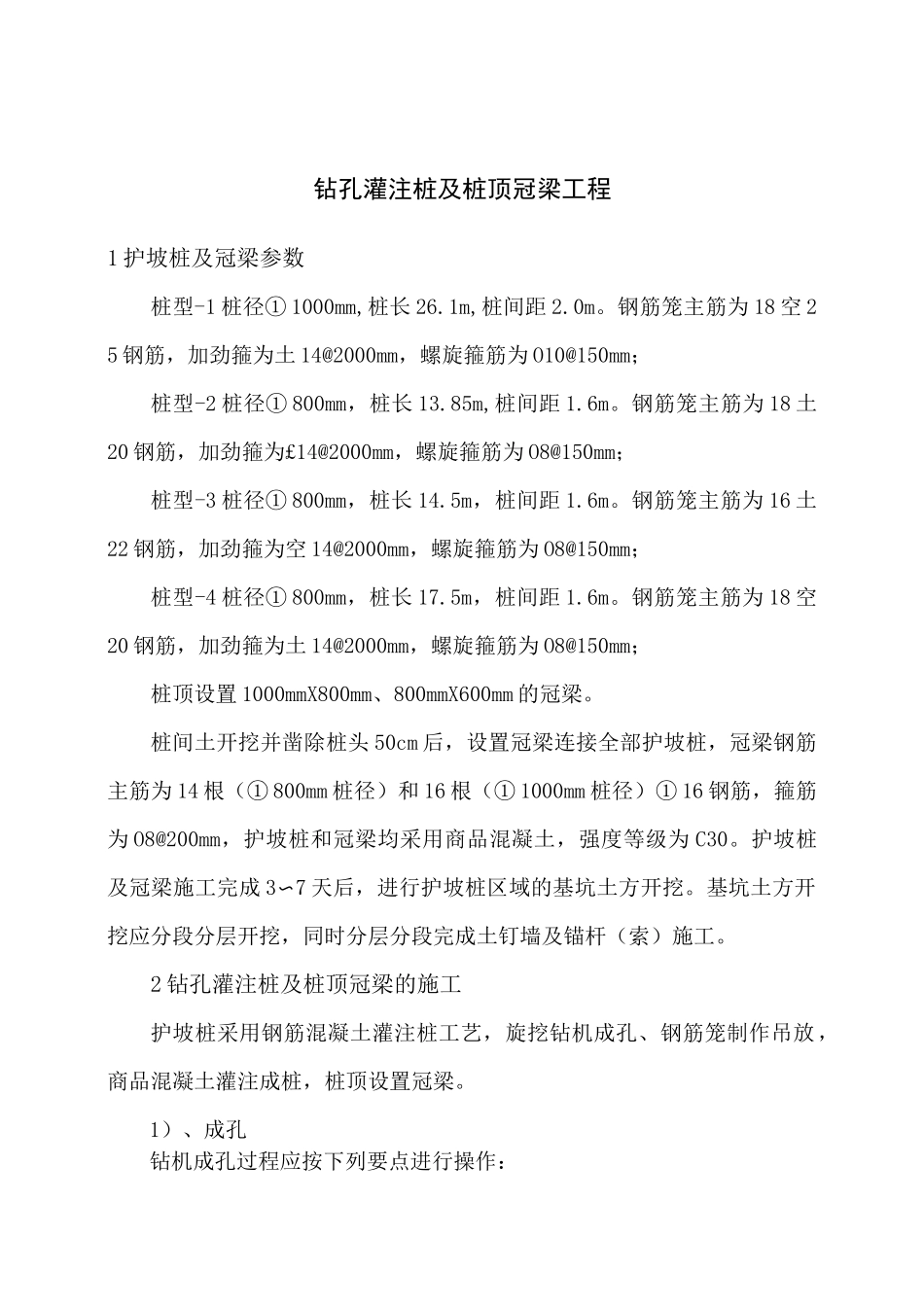

钻孔灌注桩及桩顶冠梁工程1 护坡桩及冠梁参数桩型-1 桩径① 1000mm,桩长 26.1m,桩间距 2.0m。钢筋笼主筋为 18 空 25 钢筋，加劲箍为土 14@2000mm，螺旋箍筋为 O10@150mm；桩型-2 桩径① 800mm，桩长 13.85m,桩间距 1.6m。钢筋笼主筋为 18 土20 钢筋，加劲箍为£14@2000mm，螺旋箍筋为 O8@150mm；桩型-3 桩径① 800mm，桩长 14.5m，桩间距 1.6m。钢筋笼主筋为 16 土22 钢筋，加劲箍为空 14@2000mm，螺旋箍筋为 O8@150mm；桩型-4 桩径① 800mm，桩长 17.5m，桩间距 1.6m。钢筋笼主筋为 18 空20 钢筋，加劲箍为土 14@2000mm，螺旋箍筋为 O8@150mm；桩顶设置 1000mmX800mm、800mmX600mm 的冠梁。桩间土开挖并凿除桩头 50cm 后，设置冠梁连接全部护坡桩，冠梁钢筋主筋为 14 根（① 800mm 桩径）和 16 根（① 1000mm 桩径）① 16 钢筋，箍筋为 O8@200mm，护坡桩和冠梁均采用商品混凝土，强度等级为 C30。护坡桩及冠梁施工完成 3〜7 天后，进行护坡桩区域的基坑土方开挖。基坑土方开挖应分段分层开挖，同时分层分段完成土钉墙及锚杆（索）施工。2 钻孔灌注桩及桩顶冠梁的施工护坡桩采用钢筋混凝土灌注桩工艺，旋挖钻机成孔、钢筋笼制作吊放，商品混凝土灌注成桩，桩顶设置冠梁。1）、成孔钻机成孔过程应按下列要点进行操作：a、成孔时宜采取间隔成孔的施工顺序，并应在混凝土终凝后再进行相邻桩的成孔施工；b、钻机必须坐落在坚实的基底上，保证钻机开动后不倾斜。c、钻机应先进行试运转检查，防止在施工过程中发生故障。d、钻机按指定位置就位后，须在技术人员指导下，调整钻杆的角度并检查钻杆是否垂直，确保无误后方可开钻。e、第一根桩施工时，采用低压慢速钻进，掌握地层对钻机的影响情况,以确定在该地层条件下的钻进参数。f、在钻进过程中，为防止超径，保证垂直度，采用小压力慢转速，不可进尺太快。g、钻进过程中，一定要密切注意孔壁稳定，防止由于场地局部土层的变化引起孔壁坍塌、缩径等质量问题，若出现类似问题，及时上报甲方及监理，并及时采取相应处理措施，保证成孔质量。h、在钻进过程中，要经常检查钻头尺寸。成孔质量是成桩质量的关键,孔形即桩形，本工程要求桩径任何一段不小于设计直径，倾斜度不大于 1%。孔底沉渣不大于 150mm，孔深允许误差+300mm。i、若发现地质情况与钻探资料不符应立即通知设计、监理等部门及时处理。若出现缩径、塌孔、孔斜等情况，应及时进行有效...
