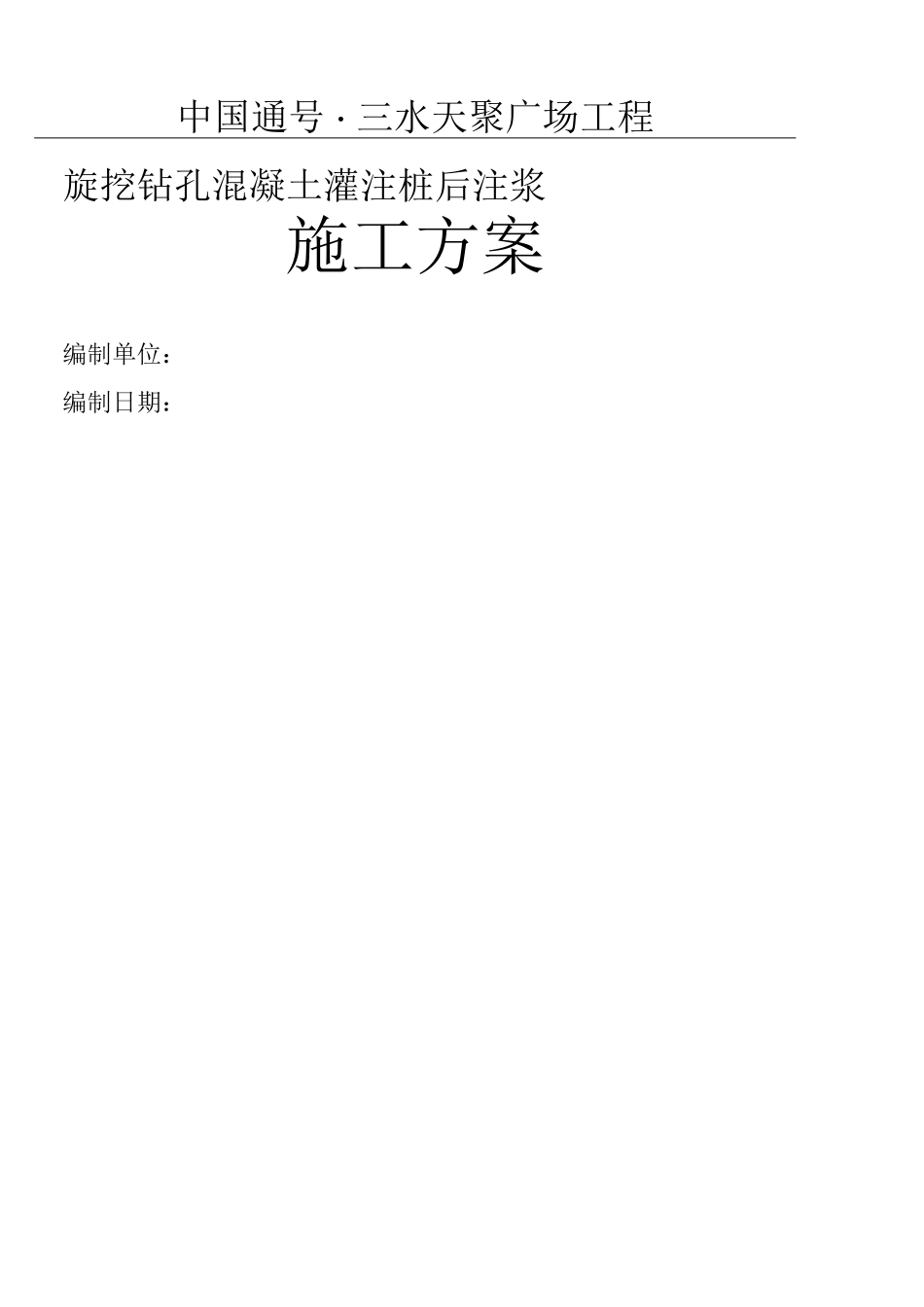

中国通号・三水天聚广场工程旋挖钻孔混凝土灌注桩后注浆施工方案编制单位：编制日期：目录目录六、安全施工保证保证体系及保证措施1、保证体系2、安全施工管理措施七、文明施工及环境保护八、安全预防及应急九、工程施工进度计划及保证措施1、主要材料供应计划2、主要机械设备需用计划3、劳动力需用计划4、工期保证措施十、施工平面布置图后附一、工程概况1、工程概况：本工程位于广佛肇城轨三水北站南，与之紧邻。设计桩型为混凝土灌注桩。采用旋挖钻成孔，泥浆护壁，桩端后注浆施工工艺。混凝土等级为 C35，桩径 D=1000mm。2、工程地质条件：场地地质条件详见《中国通号•三水天聚广场岩土工程详细勘探报告》，土层情况自上而下依次为：人工填土层、粉质粘土、黏土、淤泥、淤泥质土、粉砂、中砂、粗砂、砾砂、强分化基岩、中分化基岩、微分化基岩。3、现场施工条件：场地已回填土方，平整完成，边坡支护及围栏已全部施工完毕，临时水电管线设备、道路完成，可以进行桩基础施工。二、编制依据1、三水天聚广场工程招标文件2、《建筑地基基础工程施工质量验收规范》3、《建筑桩基技术规范》4、《建筑桩基检测技术规范》5、《建筑地基基础技术规范》6、其他相关的施工及验收规范、规程。三、施工准备1、技术准备：熟悉和分析施工现场地质、水文资料，就有关合同、设计图、施工技术规范、安全质量规范、施工方法和材质等进行交底。各个施工单位在施工作业中的协调、机械设备组合、交叉作业及注意事项交底。砼配合比设计及实验：按砼设计强度要求，分别做水下砼配合比及普通砼配合比的实验室配合比、施工配合比，满足钻孔灌注桩砼的要求。2、测量准备：分别延长轴方向和短轴方向放线定位一排桩位，并做好各桩位十字控制木桩，桩顶设置钢钉。3、机械准备：XR360 旋挖钻孔机 1 台，XR280A-1 旋挖钻孔机 1 台套，挖掘机、装载机、吊车、钻渣运输车各一台，钢护筒（每台钻机 2 个）。4、安全设备：防水照明灯、安全帽、安全带、防护网。5、材料准备：砼拌合站、运输车、导管、下料斗等。水泥、钢筋、钢筋笼加工设备，电焊机。钢筋笼制作、验成*安装注浆管、验收第一次清成孔检安装注浆——I 下钢筋笼第二次清孔、检查、验注浆管路连接、质量验1、施工工艺及方桩身塞养注浆管路检查、试压记注浆系统调填写施工记6、实验设备准备：砼试模 3 组，塌落度筒一套、测量绳、NB-1 型泥浆比重测量仪 1 台、NA-1 型泥浆含沙量测量仪 1 台、1006 ...
