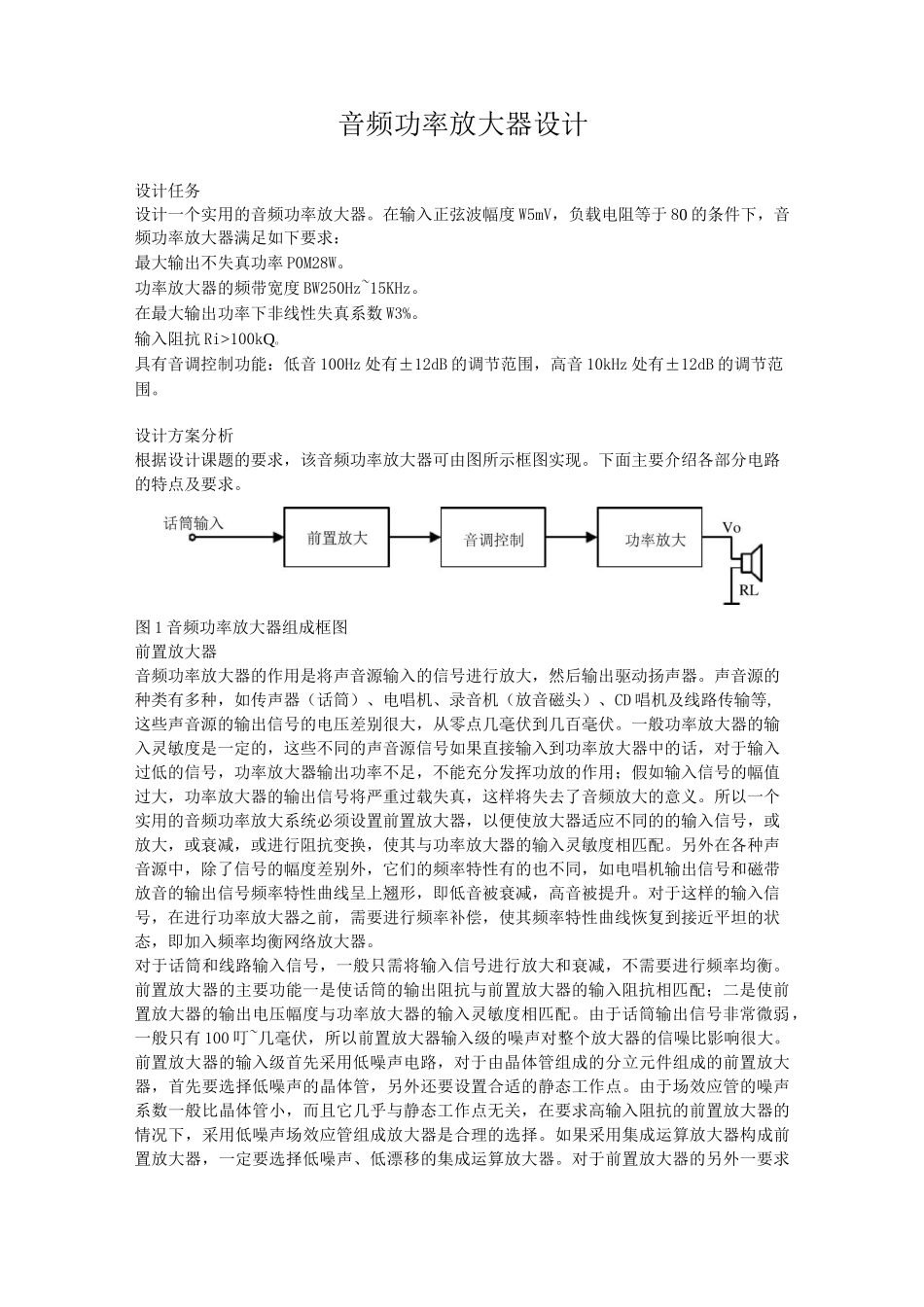

音频功率放大器设计设计任务设计一个实用的音频功率放大器。在输入正弦波幅度 W5mV，负载电阻等于 80 的条件下，音频功率放大器满足如下要求：最大输出不失真功率 P0M28W。功率放大器的频带宽度 BW250Hz~15KHz。在最大输出功率下非线性失真系数 W3%。输入阻抗 Ri>100kQo具有音调控制功能：低音 100Hz 处有±12dB 的调节范围，高音 10kHz 处有±12dB 的调节范围。设计方案分析根据设计课题的要求，该音频功率放大器可由图所示框图实现。下面主要介绍各部分电路的特点及要求。图 1 音频功率放大器组成框图前置放大器音频功率放大器的作用是将声音源输入的信号进行放大，然后输出驱动扬声器。声音源的种类有多种，如传声器（话筒）、电唱机、录音机（放音磁头）、CD 唱机及线路传输等,这些声音源的输出信号的电压差别很大，从零点几毫伏到几百毫伏。一般功率放大器的输入灵敏度是一定的，这些不同的声音源信号如果直接输入到功率放大器中的话，对于输入过低的信号，功率放大器输出功率不足，不能充分发挥功放的作用；假如输入信号的幅值过大，功率放大器的输出信号将严重过载失真，这样将失去了音频放大的意义。所以一个实用的音频功率放大系统必须设置前置放大器，以便使放大器适应不同的的输入信号，或放大，或衰减，或进行阻抗变换，使其与功率放大器的输入灵敏度相匹配。另外在各种声音源中，除了信号的幅度差别外，它们的频率特性有的也不同，如电唱机输出信号和磁带放音的输出信号频率特性曲线呈上翘形，即低音被衰减，高音被提升。对于这样的输入信号，在进行功率放大器之前，需要进行频率补偿，使其频率特性曲线恢复到接近平坦的状态，即加入频率均衡网络放大器。对于话筒和线路输入信号，一般只需将输入信号进行放大和衰减，不需要进行频率均衡。前置放大器的主要功能一是使话筒的输出阻抗与前置放大器的输入阻抗相匹配；二是使前置放大器的输出电压幅度与功率放大器的输入灵敏度相匹配。由于话筒输出信号非常微弱，一般只有 100 叮~几毫伏，所以前置放大器输入级的噪声对整个放大器的信噪比影响很大。前置放大器的输入级首先采用低噪声电路，对于由晶体管组成的分立元件组成的前置放大器，首先要选择低噪声的晶体管，另外还要设置合适的静态工作点。由于场效应管的噪声系数一般比晶体管小，而且它几乎与静态工作点无关，在要求高输入阻抗的前置放大器的情况下，采用低噪声场效应管组成放大器是合理的选择。如果采用集成运...
