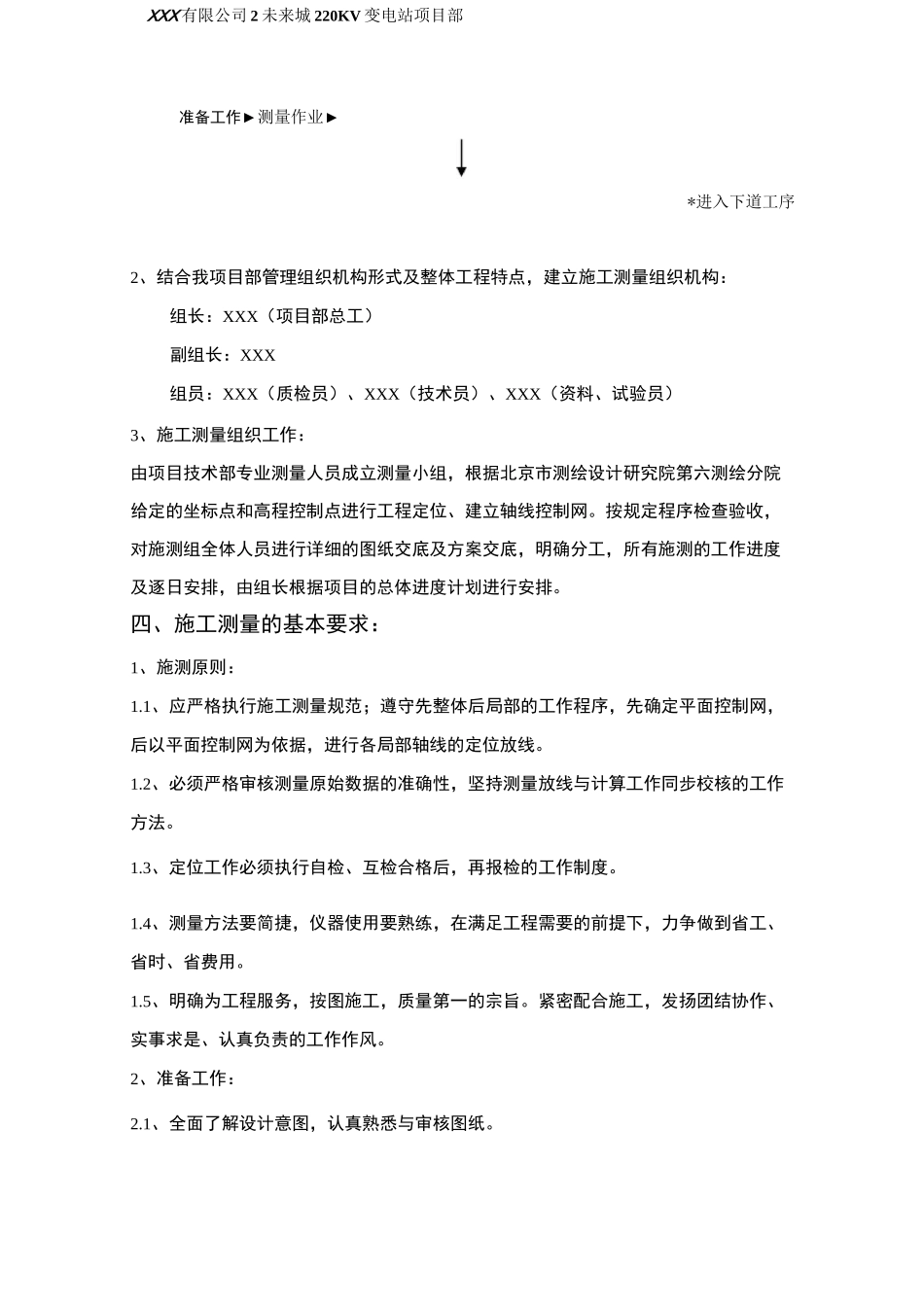

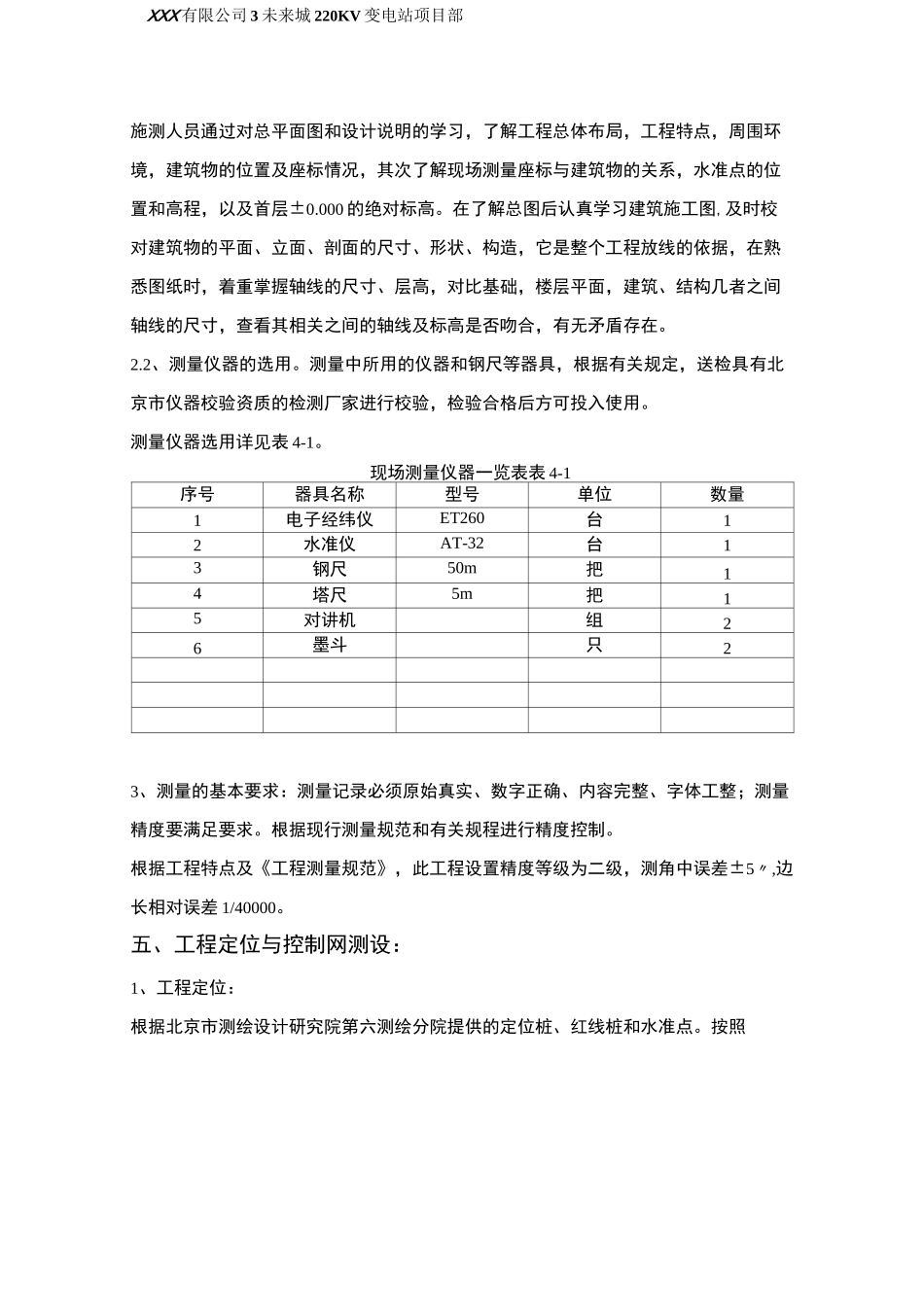

XXX 有限公司 1 未来城 220KV 变电站项目部测量施工方案一、工程概况：1、未来城 220kV 输变电站是北京市电力公司 2013 年的重点工程项目之一，该变电站的建设主要是为满足未来科技城地区用电负荷需求，加强城北--顺义--朝阳分区电网结构，提高北京北部地区电网的可靠性，缓解未来科技城地区电源点紧张问题，满足日益增长的用电需求，服务于地区经济建设的快速发展。2、未来城 220kV 变电站位于北京市昌平区未来科技城用地范围内，现状秦北路东侧，规划未来城北区一号路南侧，未来城北区二号路西侧。总用地面积约 6750m?。主要构筑物为生产综合楼（包括 10kV 配电装置室、主变间、室外室外散热器间、GIS 间等设备房间）。3、主厂房地上三层，地下一层，为全户内地上站，建筑物总高约 16.4m,建筑面积约 5580m。室内土 0.000 相当于对标高 34.000m，室内外高差 0.9m。地上一层设警卫控制室、厨房、厕浴、站用电室、10kV 并联电抗器室、10kV 配电装置室、电缆竖井室等房间，层高 5m，主变散热器露天布置、主变间层高 10m；地上二层设二次设备室、蓄电池室，层高 5m,220kV 和 110kVGIS 室层高 10m；地上三层设超导设备及智能展示厅、电容器室等房间，层高 5m；地下一层设层高 4m 的电缆夹层，内设消防泵，层高 4m，消防水池设于建筑地下一层内。本工程结构形式为钢筋混凝土框架结构，平板式筏板基础，生产类别为丙类，耐火等级为一级。抗震设防烈度为 8 度，建筑物设计使用年限 50 年。二、编制依据：1、由北京电力设计院设计的《未来 220kV 变电站工程施工图纸》。2、《未来城 220kV 变电站工程施工组织设计》。3、北京市测绘设计研究院第六测绘分院提供的未来城变电站《订桩坐标成果通知单》（2012 拨地 0425）。4、土建工程施工涉及的有效国家建筑工程施工质量验收规范和规程:《工程测量规范》（GB50026-2007）；《建筑施工测量手册》。三、施工部署：1、施测程序：XXX 有限公司 2 未来城 220KV 变电站项目部准备工作►测量作业►*进入下道工序2、结合我项目部管理组织机构形式及整体工程特点，建立施工测量组织机构：组长：XXX（项目部总工）副组长：XXX组员：XXX（质检员）、XXX（技术员）、XXX（资料、试验员）3、施工测量组织工作：由项目技术部专业测量人员成立测量小组，根据北京市测绘设计研究院第六测绘分院给定的坐标点和高程控制点进行工程定位、建立轴线控制网。按规定程序检查验收，...
