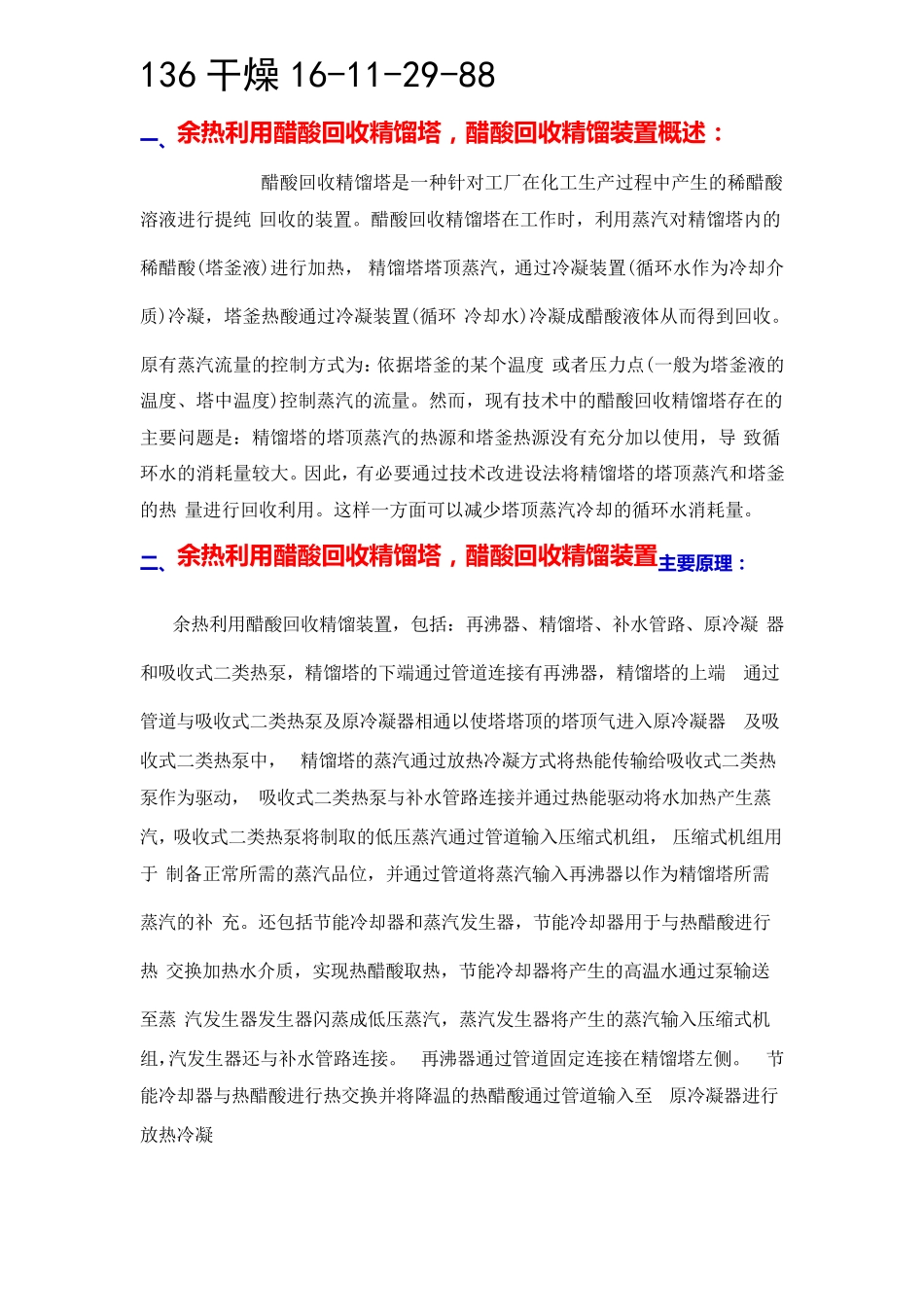

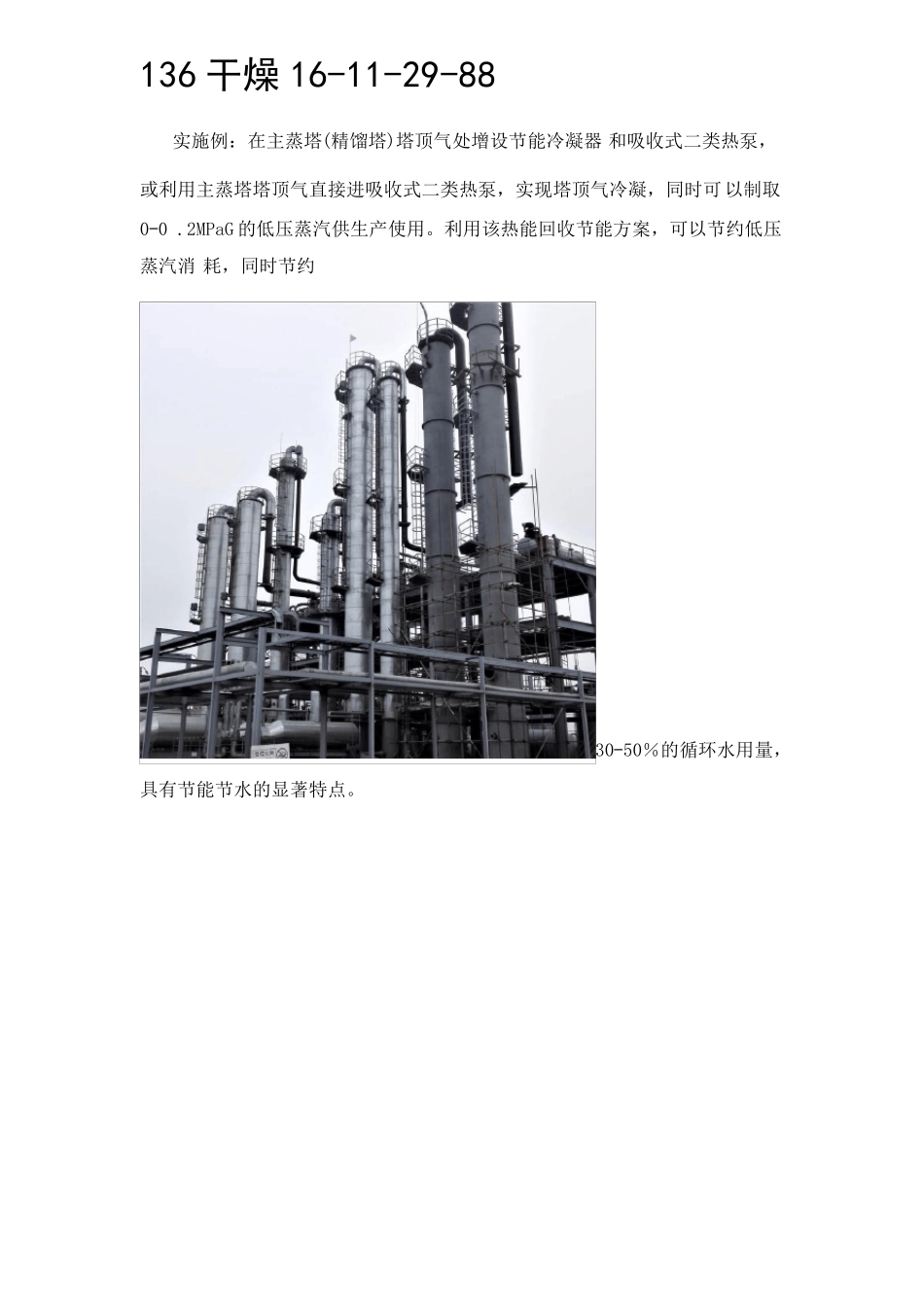

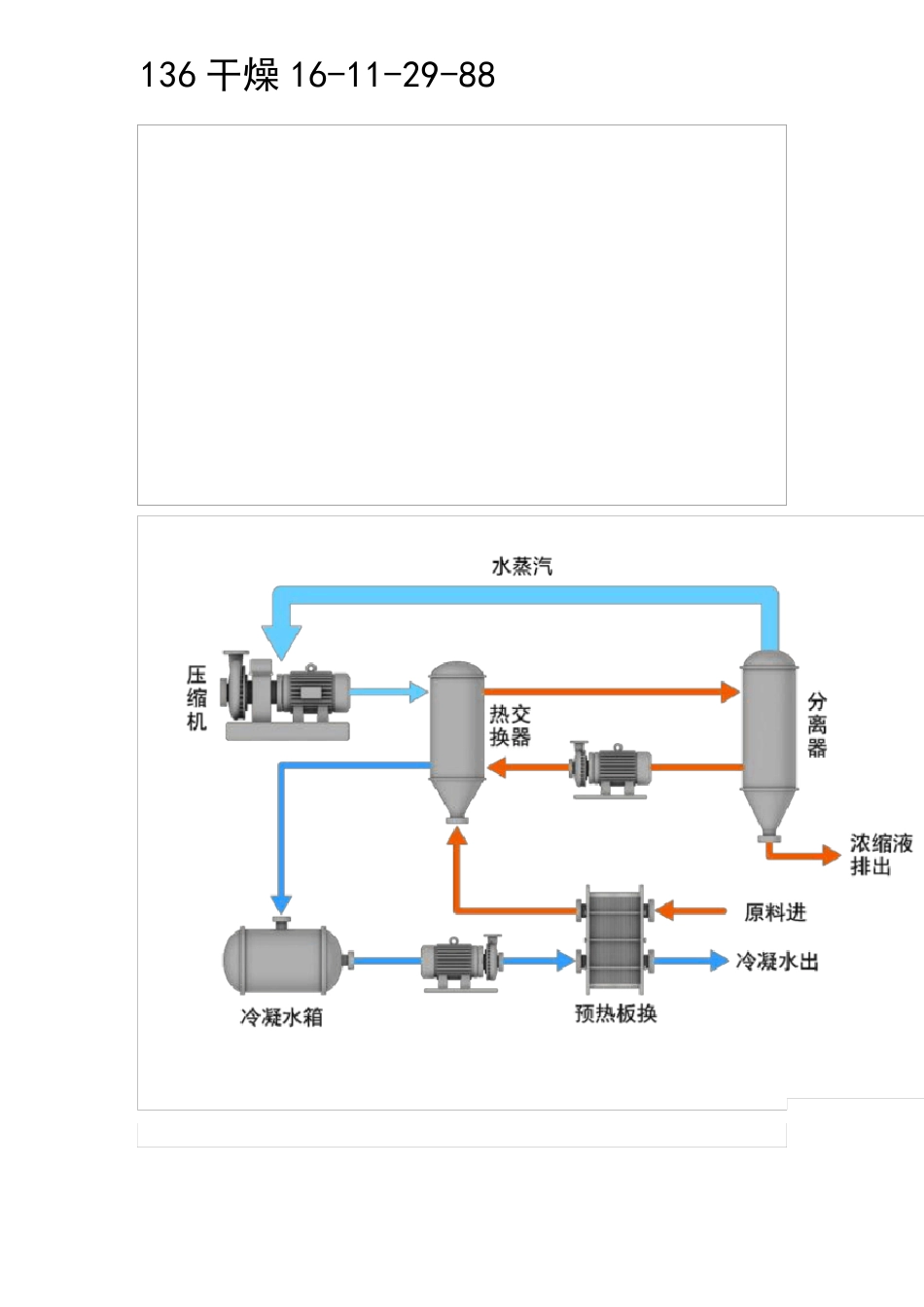

136 干燥16-11-29-88 一 、余 热 利 用 醋 酸 回 收 精 馏 塔 ， 醋 酸 回 收 精 馏 装 置 概 述 ： 醋酸回收精馏塔是一种针对工厂在化工生产过程中产生的稀醋酸溶液进行提纯 回收的装置。醋酸回收精馏塔在工作时，利用蒸汽对精馏塔内的稀醋酸(塔釜液)进行加热， 精馏塔塔顶蒸汽，通过冷凝装置(循环水作为冷却介质)冷凝，塔釜热酸通过冷凝装置(循环 冷却水)冷凝成醋酸液体从而得到回收。原有蒸汽流量的控制方式为：依据塔釜的某个温度 或者压力点(一般为塔釜液的温度、塔中温度)控制蒸汽的流量。然而，现有技术中的醋酸回收精馏塔存在的主要问题是：精馏塔的塔顶蒸汽的热源和塔釜热源没有充分加以使用，导 致循环水的消耗量较大。因此，有必要通过技术改进设法将精馏塔的塔顶蒸汽和塔釜的热 量进行回收利用。这样一方面可以减少塔顶蒸汽冷却的循环水消耗量。 二 、余 热 利 用 醋 酸 回 收 精 馏 塔 ， 醋 酸 回 收 精 馏 装 置 主 要 原 理 ： 余热利用醋酸回收精馏装置，包括：再沸器、精馏塔、补水管路、原冷凝 器和吸收式二类热泵，精馏塔的下端通过管道连接有再沸器，精馏塔的上端 通过管道与吸收式二类热泵及原冷凝器相通以使塔塔顶的塔顶气进入原冷凝器 及吸收式二类热泵中， 精馏塔的蒸汽通过放热冷凝方式将热能传输给吸收式二类热泵作为驱动， 吸收式二类热泵与补水管路连接并通过热能驱动将水加热产生蒸汽，吸收式二类热泵将制取的低压蒸汽通过管道输入压缩式机组，压缩式机组用于 制备正常所需的蒸汽品位，并通过管道将蒸汽输入再沸器以作为精馏塔所需蒸汽的补 充。还包括节能冷却器和蒸汽发生器，节能冷却器用于与热醋酸进行热 交换加热水介质，实现热醋酸取热，节能冷却器将产生的高温水通过泵输送至蒸 汽发生器发生器闪蒸成低压蒸汽，蒸汽发生器将产生的蒸汽输入压缩式机组，汽发生器还与补水管路连接。 再沸器通过管道固定连接在精馏塔左侧。 节能冷却器与热醋酸进行热交换并将降温的热醋酸通过管道输入至 原冷凝器进行放热冷凝 136 干燥16-11-29-88 实施例：在主蒸塔(精馏塔)塔顶气处增设节能冷凝器 和吸收式二类热泵，或利用主蒸塔塔顶气直接进吸收式二类热泵，实现塔顶气冷凝，同时可 以制取0-0 .2MPaG 的低压蒸汽供生产使用。利用该热能回收节能方案，可以节约低压蒸汽消 耗，同时节约30-50％的循环水用量，具有节能节水的显著特点。 136 干燥16-11-29-88
