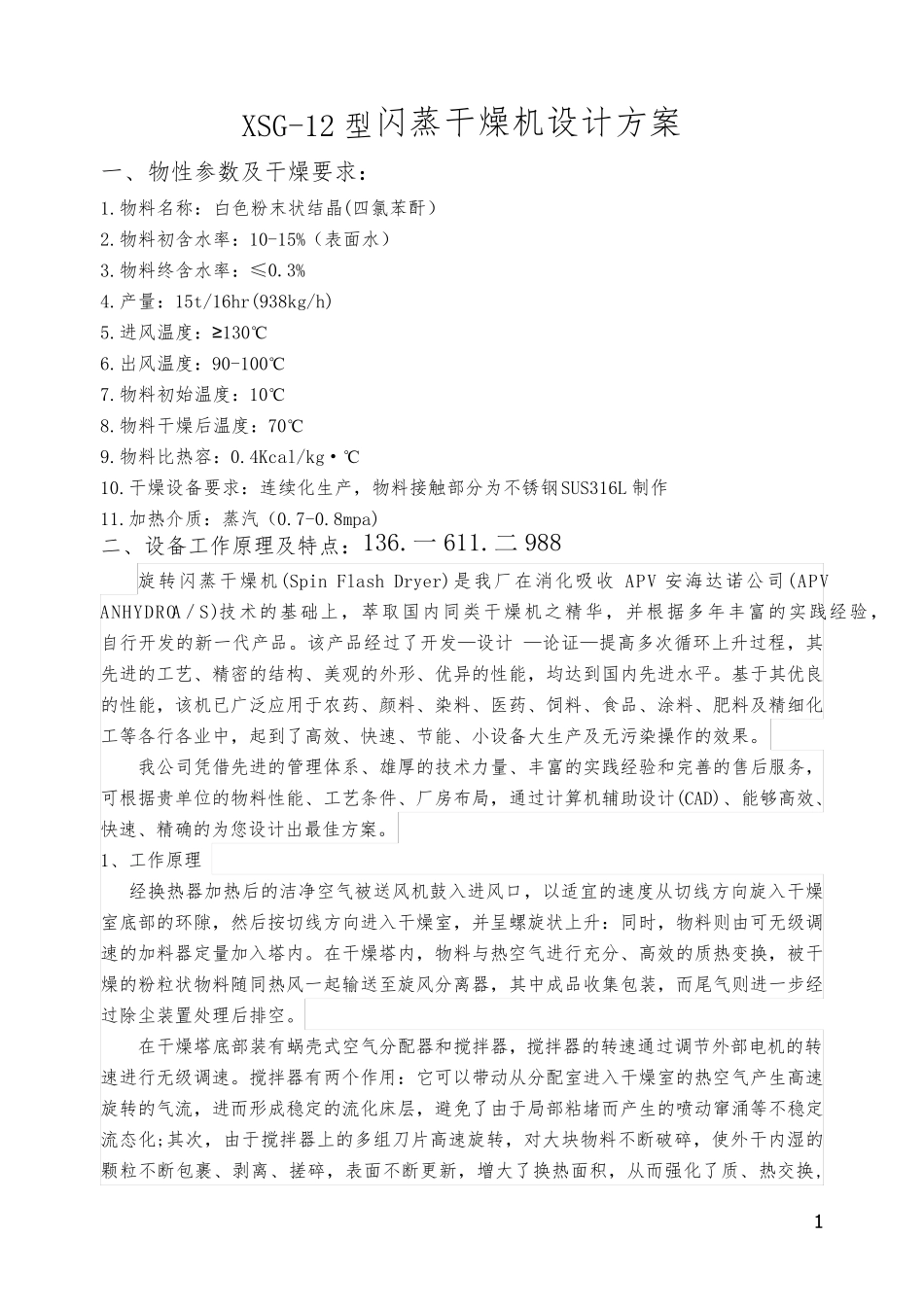

1 XSG-12 型闪蒸干燥机设计方案 一、物性参数及干燥要求： 1.物料名称：白色粉末状结晶(四氯苯酐） 2.物料初含水率：10-15%（表面水） 3.物料终含水率：≤0.3% 4.产量：15t/16hr(938kg/h) 5.进风温度：≥130℃ 6.出风温度：90-100℃ 7.物料初始温度：10℃ 8.物料干燥后温度：70℃ 9.物料比热容：0.4Kcal/kg·℃ 10.干燥设备要求：连续化生产，物料接触部分为不锈钢SUS316L 制作 11.加热介质：蒸汽（0.7-0.8mpa) 二、设备工作原理及特点：136.一611.二988 旋转闪蒸干燥机(Spin Flash Dryer)是我厂在消化吸收APV 安海达诺公司(APV ANHYDRO A／S)技术的基础上，萃取国内同类干燥机之精华，并根据多年丰富的实践经验，自行开发的新一代产品。该产品经过了开发—设计 —论证—提高多次循环上升过程，其先进的工艺、精密的结构、美观的外形、优异的性能，均达到国内先进水平。基于其优良的性能，该机已广泛应用于农药、颜料、染料、医药、饲料、食品、涂料、肥料及精细化工等各行各业中，起到了高效、快速、节能、小设备大生产及无污染操作的效果。 我公司凭借先进的管理体系、雄厚的技术力量、丰富的实践经验和完善的售后服务，可根据贵单位的物料性能、工艺条件、厂房布局，通过计算机辅助设计(CAD)、能够高效、快速、精确的为您设计出最佳方案。 1、工作原理 经换热器加热后的洁净空气被送风机鼓入进风口，以适宜的速度从切线方向旋入干燥室底部的环隙，然后按切线方向进入干燥室，并呈螺旋状上升：同时，物料则由可无级调速的加料器定量加入塔内。在干燥塔内，物料与热空气进行充分、高效的质热变换，被干燥的粉粒状物料随同热风一起输送至旋风分离器，其中成品收集包装，而尾气则进一步经过除尘装置处理后排空。 在干燥塔底部装有蜗壳式空气分配器和搅拌器，搅拌器的转速通过调节外部电机的转速进行无级调速。搅拌器有两个作用：它可以带动从分配室进入干燥室的热空气产生高速旋转的气流，进而形成稳定的流化床层，避免了由于局部粘堵而产生的喷动窜涌等不稳定流态化;其次，由于搅拌器上的多组刀片高速旋转，对大块物料不断破碎，使外干内湿的颗粒不断包裹、剥离、搓碎，表面不断更新，增大了换热面积，从而强化了质、热交换, 2 提高了干燥速率。另外，搅拌器上的刀片与干燥塔器壁间隙极小，及时清理掉粘结在壁上的物料，以防止物料长期停留而变性。为确保物料不变性分解，塔壁内设有冷却夹套，对于热敏性物料可百分之...
