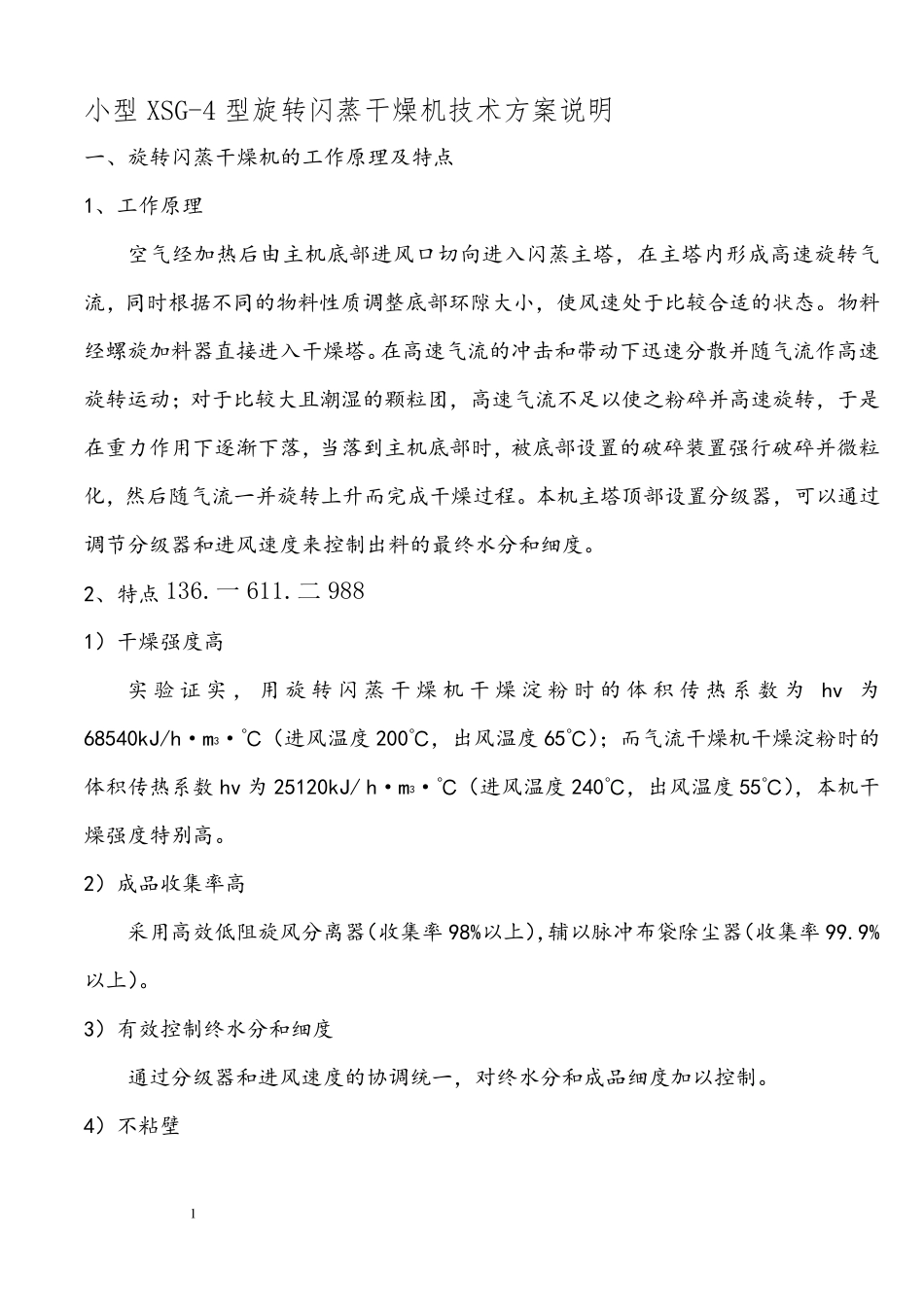

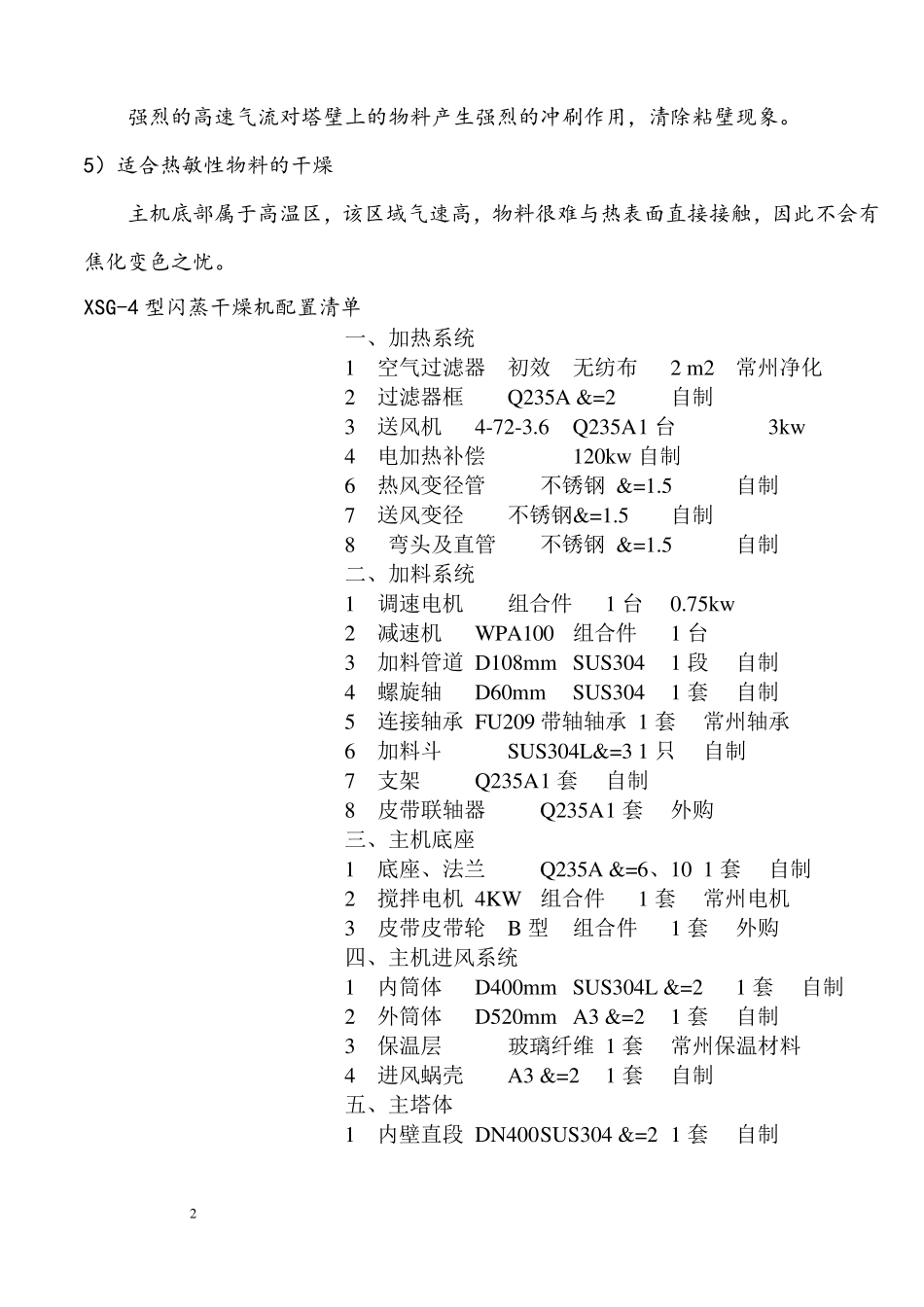

1 小型 XSG-4 型旋转闪蒸干燥机技术方案说明 一、旋转闪蒸干燥机的工作原理及特点 1、工作原理 空气经加热后由主机底部进风口切向进入闪蒸主塔，在主塔内形成高速旋转气流，同时根据不同的物料性质调整底部环隙大小，使风速处于比较合适的状态。物料经螺旋加料器直接进入干燥塔。在高速气流的冲击和带动下迅速分散并随气流作高速旋转运动；对于比较大且潮湿的颗粒团，高速气流不足以使之粉碎并高速旋转，于是在重力作用下逐渐下落，当落到主机底部时，被底部设置的破碎装置强行破碎并微粒化，然后随气流一并旋转上升而完成干燥过程。本机主塔顶部设置分级器，可以通过调节分级器和进风速度来控制出料的最终水分和细度。 2、特点136.一 611.二988 1）干燥强度高 实验证实，用旋转闪蒸干燥机干燥淀粉时的体积传热系数为hv 为68540kJ/h·m3·℃（进风温度200℃，出风温度65℃）；而气流干燥机干燥淀粉时的体积传热系数hv 为25120kJ/ h·m3·℃（进风温度240℃，出风温度55℃），本机干燥强度特别高。 2）成品收集率高 采用高效低阻旋风分离器（收集率98%以上），辅以脉冲布袋除尘器（收集率99.9%以上）。 3）有效控制终水分和细度 通过分级器和进风速度的协调统一，对终水分和成品细度加以控制。 4）不粘壁 2 强烈的高速气流对塔壁上的物料产生强烈的冲刷作用，清除粘壁现象。 5）适合热敏性物料的干燥 主机底部属于高温区，该区域气速高，物料很难与热表面直接接触，因此不会有焦化变色之忧。 XSG-4 型闪蒸干燥机配置清单 一、加热系统 1 空气过滤器 初效 无纺布 2 m2 常州净化 2 过滤器框 Q235A &=2 自制 3 送风机 4-72-3.6 Q235A 1 台 3kw 4 电加热补偿 120kw 自制 6 热风变径管 不锈钢 &=1.5 自制 7 送风变径 不锈钢&=1.5 自制 8 弯头及直管 不锈钢 &=1.5 自制 二、加料系统 1 调速电机 组合件 1 台 0.75kw 2 减速机 WPA100 组合件 1 台 3 加料管道 D108mm SUS304 1 段 自制 4 螺旋轴 D60mm SUS304 1 套 自制 5 连接轴承 FU209 带轴轴承 1 套 常州轴承 6 加料斗 SUS304L&=3 1 只 自制 7 支架 Q235A 1 套 自制 8 皮带联轴器 Q235A 1 套 外购 三、主机底座 1 底座、法兰 Q235A &=6、10 1 套 自制 2 搅拌电机 4KW 组合件 1 套 常州电机 3 皮带皮带轮 B 型 组合件 1 套 外购 四、主机进风系统 1 内筒...
