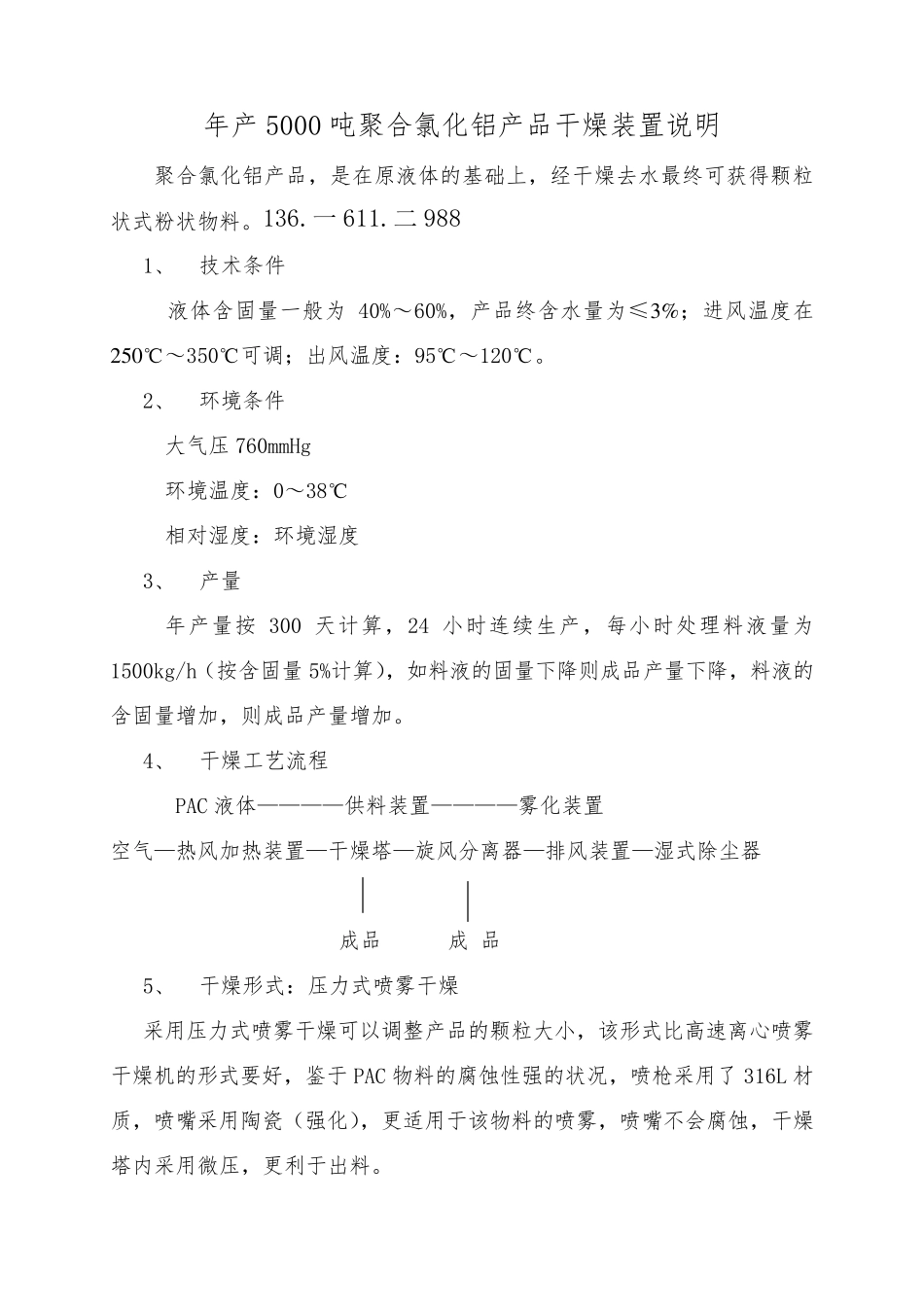

年产5000吨聚合氯化铝喷雾干燥塔_第1页
1/4

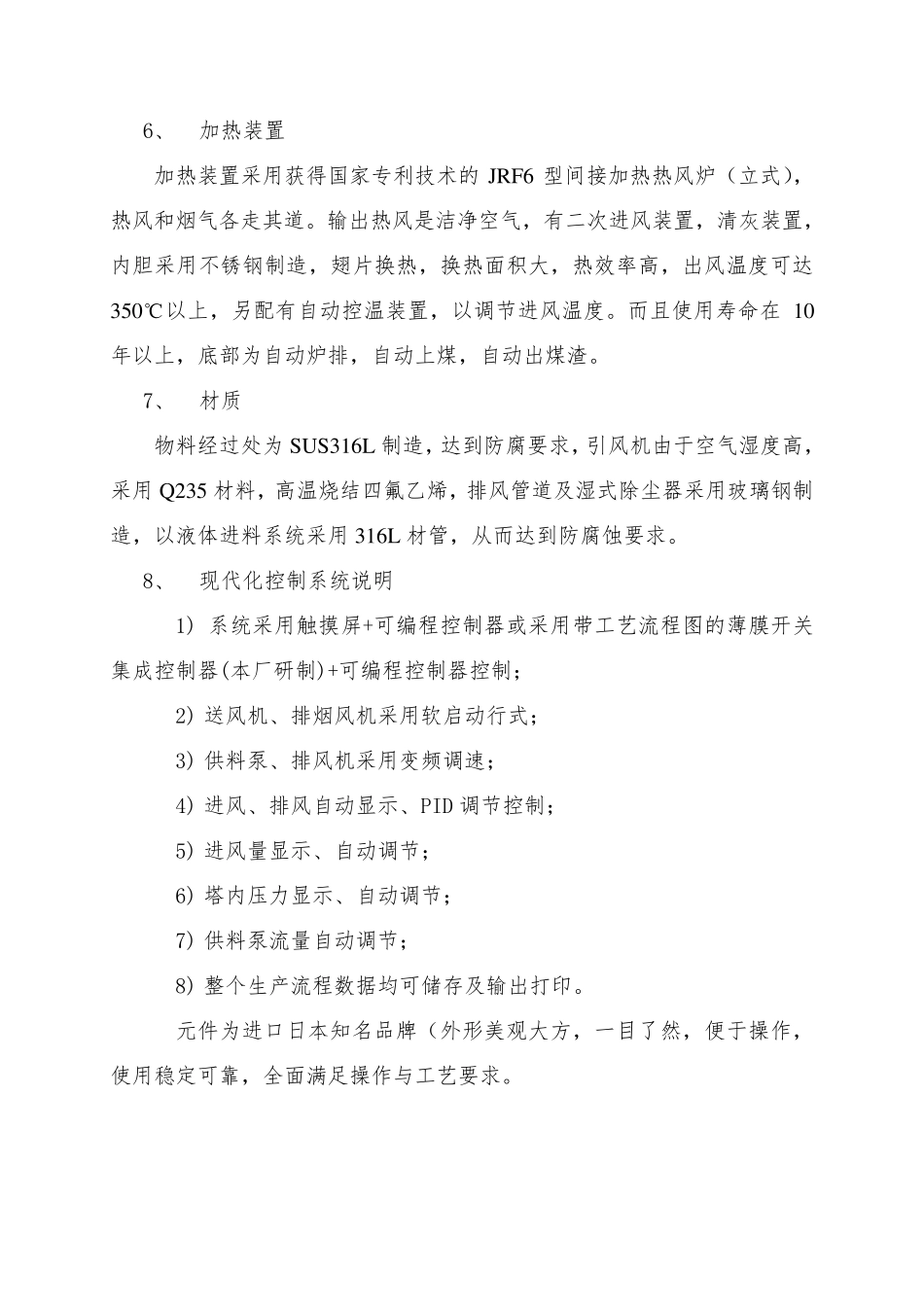

年产5000吨聚合氯化铝喷雾干燥塔_第2页
2/4

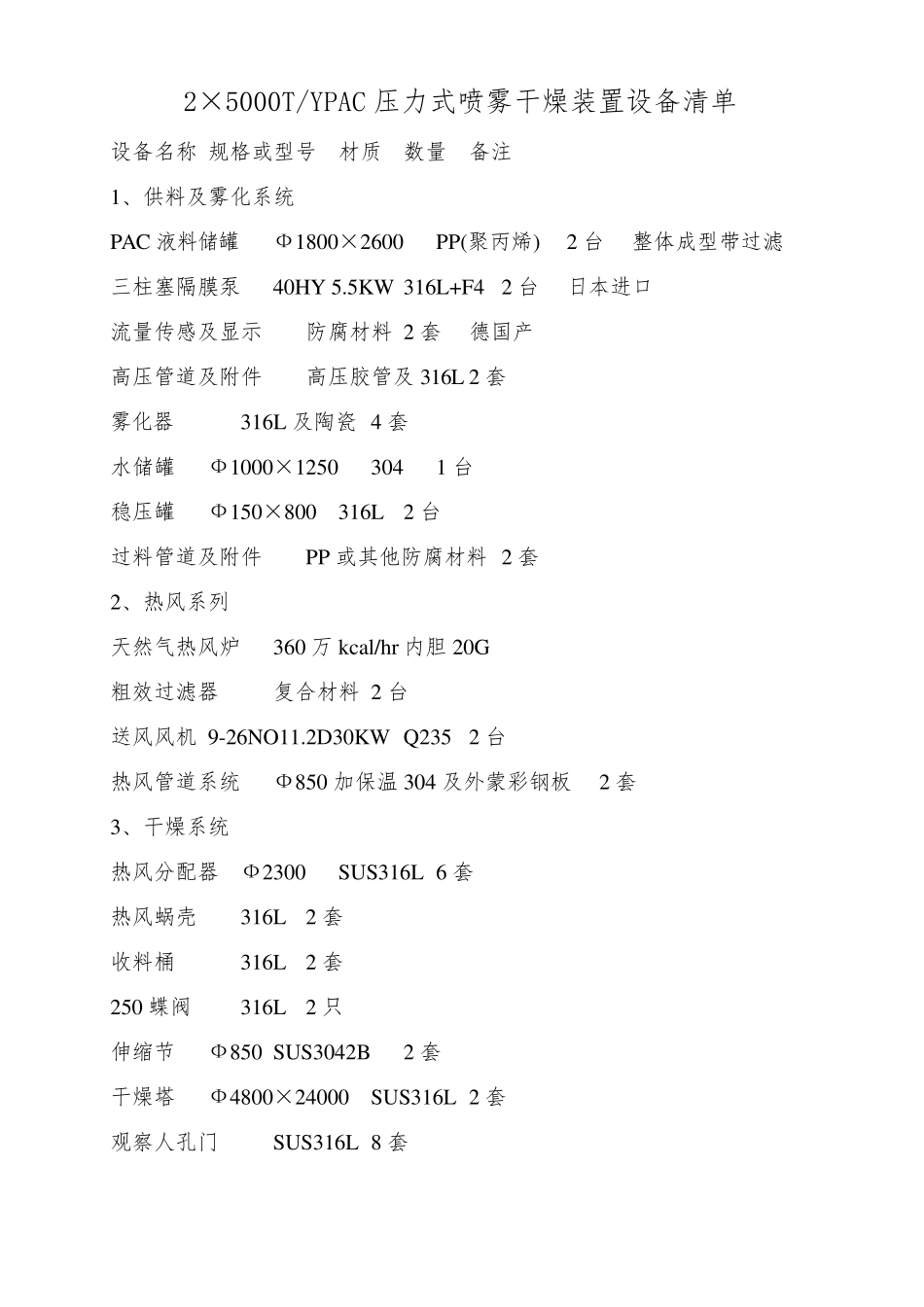

年产5000吨聚合氯化铝喷雾干燥塔_第3页
3/4
年产5000 吨聚合氯化铝产品干燥装置说明 聚合氯化铝产品,是在原液体的基础上,经干燥去水最终可获得颗粒状式粉状物料。136.一 611.二988 1、 技术条件 液体含固量一般为40%~60%,产品终含水量为≤3%;进风温度在250℃~350℃可调;出风温度:95℃~120℃。 2、 环境条件 大气压760mmHg 环境温度:0~38℃ 相对湿度:环境湿度 3、 产量 年产量按300 天计算,24 小时连续生产,每小时处理料液量为1500kg/h(按含固量5%计算),如料液的固量下降则成品产量下降,料液的含固量增加,则成品产量增加。 4、 干燥工艺流程 PAC 液体————供料装置————雾化装置 空气—热风加热装置—干燥塔—旋风分离器—排风装置—湿式除尘器 成品 成 品 5、 干燥形式:压力式喷雾干燥 采用压力式喷雾干燥可以调整产品的颗粒大小,该形式比高速离心喷雾干燥机的形式要好,鉴于PAC 物料的腐蚀性强的状况,喷枪采用了316L 材质,喷嘴采用陶瓷(强化),更适用于该物料的喷雾,喷嘴不会腐蚀,干燥塔内采用微压,更利于出料。 6、 加热装置 加热装置采用获得国家专利技术的JRF6 型间接加热热风炉(立式),热风和烟气各走其道。输出热风是洁净空气,有二次进风装置,清灰装置,内胆采用不锈钢制造,翅片换热,换热面积大,热效率高,出风温度可达350℃以上,另配有自动控温装置,以调节进风温度。而且使用寿命在10年以上,底部为自动炉排,自动上煤,自动出煤渣。 7、 材质 物料经过处为SUS316L 制造,达到防腐要求,引风机由于空气湿度高,采用Q235 材料,高温烧结四氟乙烯,排风管道及湿式除尘器采用玻璃钢制造,以液体进料系统采用316L 材管,从而达到防腐蚀要求。 8、 现代化控制系统说明 1) 系统采用触摸屏+可编程控制器或采用带工艺流程图的薄膜开关集成控制器(本厂研制)+可编程控制器控制; 2) 送风机、排烟风机采用软启动行式; 3) 供料泵、排风机采用变频调速; 4) 进风、排风自动显示、PID 调节控制; 5) 进风量显示、自动调节; 6) 塔内压力显示、自动调节; 7) 供料泵流量自动调节; 8) 整个生产流程数据均可储存及输出打印。 元件为进口日本知名品牌(外形美观大方,一目了然,便于操作,使用稳定可靠,全面满足操作与工艺要求。 2×5000T/YPAC 压力式喷雾干燥装置设备清单 设备名称 规格或型号 材质 数量 备注 1、供料及雾化系统 PAC 液料储罐 Ф1800×2600 PP(聚丙烯) 2 台...
