敌草隆干燥设计方案,XSG-14型旋转闪蒸干燥机VIP免费

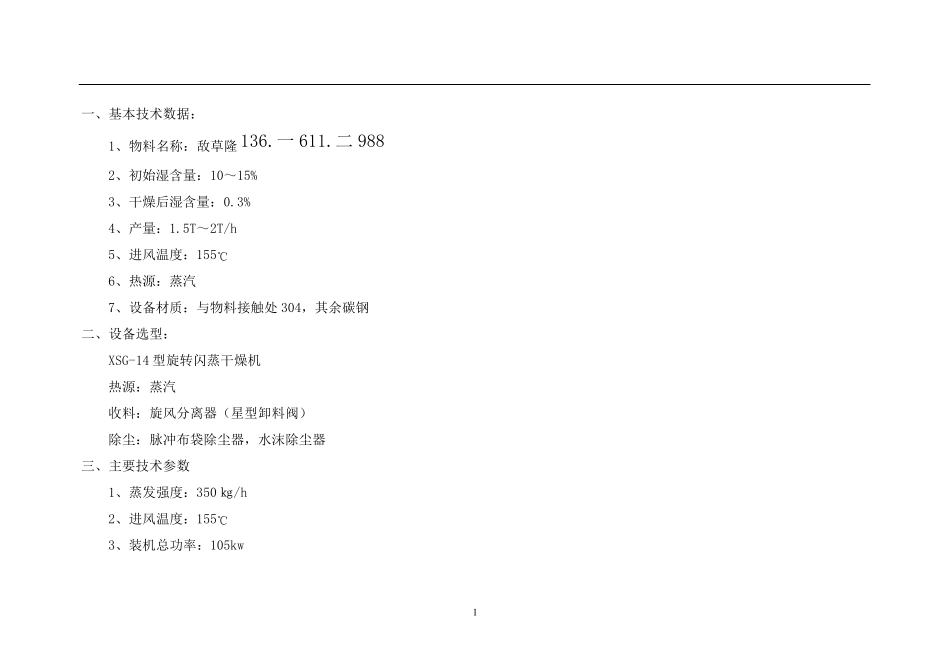

敌草隆干燥设计方案,XSG-14型旋转闪蒸干燥机_第1页
1/5
敌草隆干燥设计方案,XSG-14型旋转闪蒸干燥机_第2页
2/5
敌草隆干燥设计方案,XSG-14型旋转闪蒸干燥机_第3页
3/5
1 一、基本技术数据: 1、物料名称:敌草隆136.一611.二988 2、初始湿含量:10~15% 3、干燥后湿含量:0.3% 4、产量:1.5T~2T/h 5、进风温度:155℃ 6、热源:蒸汽 7、设备材质:与物料接触处304,其余碳钢 二、设备选型: XSG-14 型旋转闪蒸干燥机 热源:蒸汽 收料:旋风分离器(星型卸料阀) 除尘:脉冲布袋除尘器,水沫除尘器 三、主要技术参数 1、蒸发强度:350 ㎏/h 2、进风温度:155℃ 3、装机总功率:105kw 2 4、换热器:600 ㎡ 5、主机高度:7.8 m 6、蒸汽压力:0.7-0.8 MPa 7、蒸汽耗量:1200~1400 ㎏/h 8、压缩空气压力:0.6 MP 序号 名 称 规格型号 材 质 数量 生产厂家 备 注 一 热源系统 1 空气过滤器 碳钢组件 1 台 江苏干燥 初效过滤 1 鼓风机 4-68-6.3C 碳钢组件 1 台 常州华生风机厂 N=22kw,电机防爆 风量:16200~19500m³/h 风压:3000~2700Pa 2 蒸汽换热器 SRL-17×7 碳钢组件 1 台 江苏干燥 20g 钢管绕铝翅片, 换热面积:600 ㎡ 3 热风进风主管 碳钢组件 1 套 江苏干燥 保温客户自备 二 干燥系统 1 螺旋加料器 碳钢/ SUS304 组件 1 台 江苏干燥 电机N=4 kw,电机防爆 3 变频调速 2 旋转闪蒸干燥机主机 Ф1400 碳钢/ SUS304 组件 1 套 江苏干燥 内胆304 不锈钢, 主机带保温,材料硅酸铝 3 旋流干燥器 XL-1600 不锈钢SUS304 1 只 江苏干燥 δ=2 ㎜,材料304 不锈钢 4 旋风分离器 CLK-11 不锈钢SUS304 1 只 江苏干燥 δ=2 ㎜,材料304 不锈钢 5 星型卸料阀 BFGFY-6L SUS304 组件 1 台 常州市振国机械 N=1.1kw,电机防爆 三 除尘系统 1 脉冲布袋除尘器 MC-192 SUS304 组件 1 台 江苏干燥 物料接触处为304,δ=3 ㎜, 布袋长度3000, 过滤面积216 ㎡, 脉冲电磁阀G1″, 2 脉冲控制仪 组件 1 台 吴江八坼太湖仪表 3 真空蝶阀 Ф200 SUS304 组件 1 台 江苏干燥 配套不锈钢料筒 4 连接风管 碳钢/不锈钢组件 1 套 江苏干燥 物料接触处为304,δ=2 ㎜, 5 引风机 9-26-10D 碳钢组件 1 台 常州华生风机厂 N=55kw,电机防爆 风量:17200~21500m³/h 风压:6143~5920Pa 4 6 水沫除尘器 Ф1500 SUS304 组件 1 台 江苏干燥 含循环泵,截止阀,喷头和水位计等 五 控制系统 1 电控柜 碳钢喷塑 1 台 江苏干燥 主控制柜位于非防爆区域 现场控制按钮防爆 2 电器 1 套 浙江正泰 3 温度控制仪、传感器 XTM 组件 2 套 浙江余姚 进出风温度控制 5
