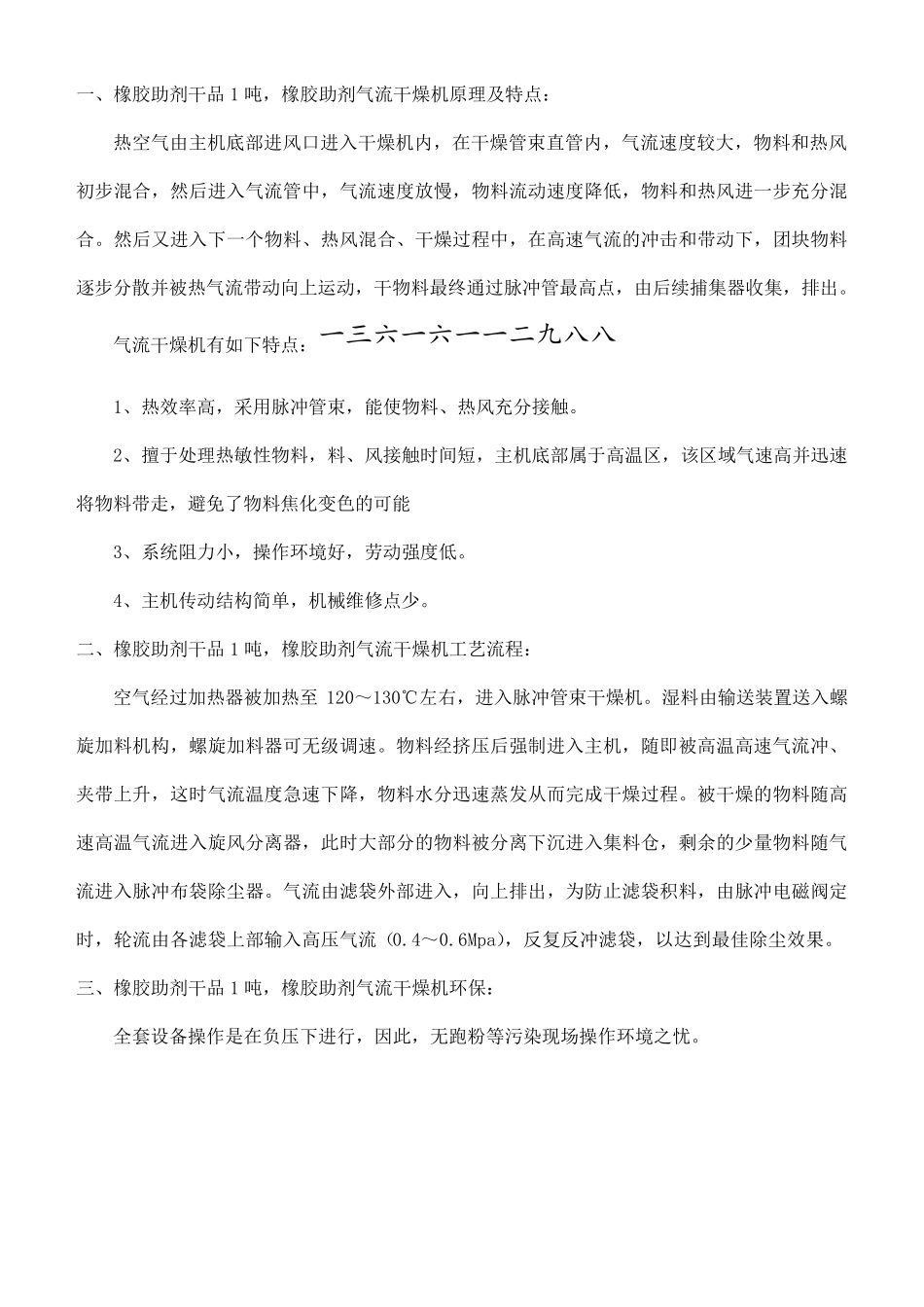

一、橡胶助剂干品1 吨,橡胶助剂气流干燥机原理及特点: 热空气由主机底部进风口进入干燥机内,在干燥管束直管内,气流速度较大,物料和热风初步混合,然后进入气流管中,气流速度放慢,物料流动速度降低,物料和热风进一步充分混合。然后又进入下一个物料、热风混合、干燥过程中,在高速气流的冲击和带动下,团块物料逐步分散并被热气流带动向上运动,干物料最终通过脉冲管最高点,由后续捕集器收集,排出。 气流干燥机有如下特点:一三六一六一一二九八八 1、热效率高,采用脉冲管束,能使物料、热风充分接触。 2、擅于处理热敏性物料,料、风接触时间短,主机底部属于高温区,该区域气速高并迅速将物料带走,避免了物料焦化变色的可能 3、系统阻力小,操作环境好,劳动强度低。 4、主机传动结构简单,机械维修点少。 二、橡胶助剂干品1 吨,橡胶助剂气流干燥机工艺流程: 空气经过加热器被加热至120~130℃左右,进入脉冲管束干燥机。湿料由输送装置送入螺旋加料机构,螺旋加料器可无级调速。物料经挤压后强制进入主机,随即被高温高速气流冲、夹带上升,这时气流温度急速下降,物料水分迅速蒸发从而完成干燥过程。被干燥的物料随高速高温气流进入旋风分离器,此时大部分的物料被分离下沉进入集料仓,剩余的少量物料随气流进入脉冲布袋除尘器。气流由滤袋外部进入,向上排出,为防止滤袋积料,由脉冲电磁阀定时,轮流由各滤袋上部输入高压气流(0.4~0.6Mpa),反复反冲滤袋,以达到最佳除尘效果。 三、橡胶助剂干品1 吨,橡胶助剂气流干燥机环保: 全套设备操作是在负压下进行,因此,无跑粉等污染现场操作环境之忧。 五、设备配置说明: 1、 干燥机型号: (1)名称:气流干燥管(带保温,底部带强制搅拌22kw) (2)型号:GFF-1400,主机干燥管直径Φ1400 (3)材质:304 2、 加热器: (1)名称:蒸汽散热器 (2)面积:650 平方 (3)材料:Q235/al 3、空气净化系统 (1)名称:初中效空气过滤器 (2)数量:1 组、材 质:无纺布、外框304 4、 加料系统 (1)名称:螺旋调速加料器(带搅拌) (2)型号:JLQ-219 (3)功率:3KW/台,变频调速 (4)材质:304、螺旋片δ5,料斗厚度δ2.5,加料管为Φ219×4 无缝管 (5)数量:1 套 5、旋流干燥器 (1)型号:XL-1600 (2)材质:304、δ3.0mm (3)数量:1 套 6、一级旋风分离器组合 (1)型号:CZT-1.4X2 (2)材质:304、δ2.5mm (3)数...
