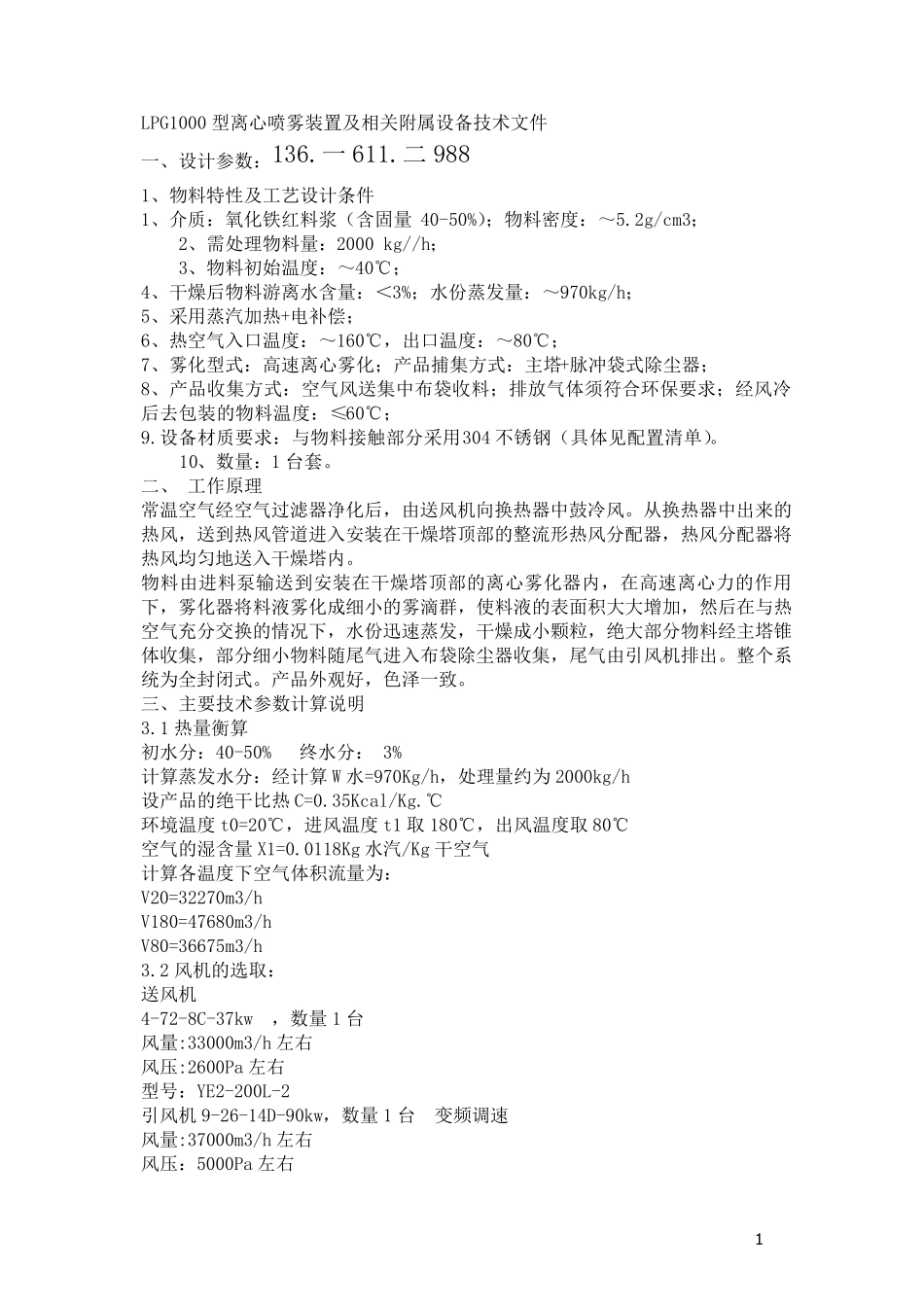

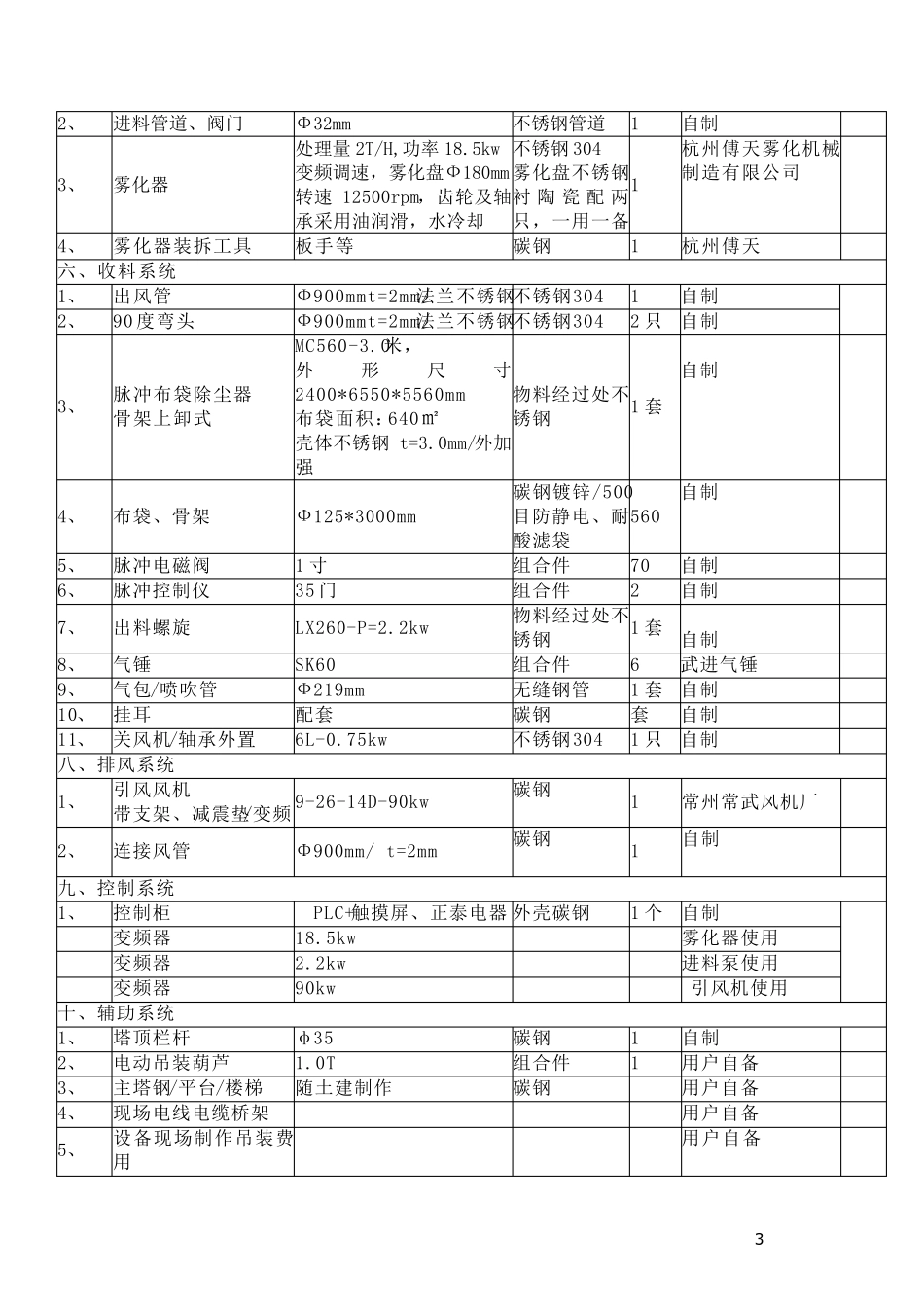

1 LPG1000 型离心喷雾装置及相关附属设备技术文件 一、设计参数：136.一611.二988 1、物料特性及工艺设计条件 1、介质：氧化铁红料浆（含固量 40-50%）；物料密度：～5.2g/cm3； 2、需处理物料量：2000 kg//h； 3、物料初始温度：～40℃； 4、干燥后物料游离水含量：＜3%；水份蒸发量：～970kg/h； 5、采用蒸汽加热+电补偿； 6、热空气入口温度：～160℃，出口温度：～80℃； 7、雾化型式：高速离心雾化；产品捕集方式：主塔+脉冲袋式除尘器； 8、产品收集方式：空气风送集中布袋收料；排放气体须符合环保要求；经风冷后去包装的物料温度：≤60℃； 9.设备材质要求：与物料接触部分采用304 不锈钢（具体见配置清单）。 10、数量：1 台套。 二、 工作原理 常温空气经空气过滤器净化后，由送风机向换热器中鼓冷风。从换热器中出来的热风，送到热风管道进入安装在干燥塔顶部的整流形热风分配器，热风分配器将热风均匀地送入干燥塔内。 物料由进料泵输送到安装在干燥塔顶部的离心雾化器内，在高速离心力的作用下，雾化器将料液雾化成细小的雾滴群，使料液的表面积大大增加，然后在与热空气充分交换的情况下，水份迅速蒸发，干燥成小颗粒，绝大部分物料经主塔锥体收集，部分细小物料随尾气进入布袋除尘器收集，尾气由引风机排出。整个系统为全封闭式。产品外观好，色泽一致。 三、主要技术参数计算说明 3.1 热量衡算 初水分：40-50% 终水分： 3% 计算蒸发水分：经计算W 水=970Kg/h，处理量约为2000kg/h 设产品的绝干比热C=0.35Kcal/Kg.℃ 环境温度t0=20℃，进风温度t1 取180℃，出风温度取80℃ 空气的湿含量X1=0.0118Kg 水汽/Kg 干空气 计算各温度下空气体积流量为： V20=32270m3/h V180=47680m3/h V80=36675m3/h 3.2 风机的选取： 送风机 4-72-8C-37kw ，数量1 台 风量:33000m3/h 左右 风压:2600Pa 左右 型号：YE2-200L-2 引风机9-26-14D-90kw，数量1 台 变频调速 风量:37000m3/h 左右 风压：5000Pa 左右 2 型号：YE3-315M-6 3.3、计算塔体D： （1）喷雾距半径R99 计算法 （R99）0.9＝3.46×0.180.3×200000.25×12500-0.16 选塔径内直径取7.50m （2）喷雾塔的高度： 考虑物料的特性，直段高度7.32m 干燥塔下锥体锥角取53 度，喷雾塔总高度为：H=16.0m 四、供货配置一览表以及设备附件一览表 A 干燥设备配置一览表 序号 设备名称 规格型号 材质 数量 生产厂家 一、送...
