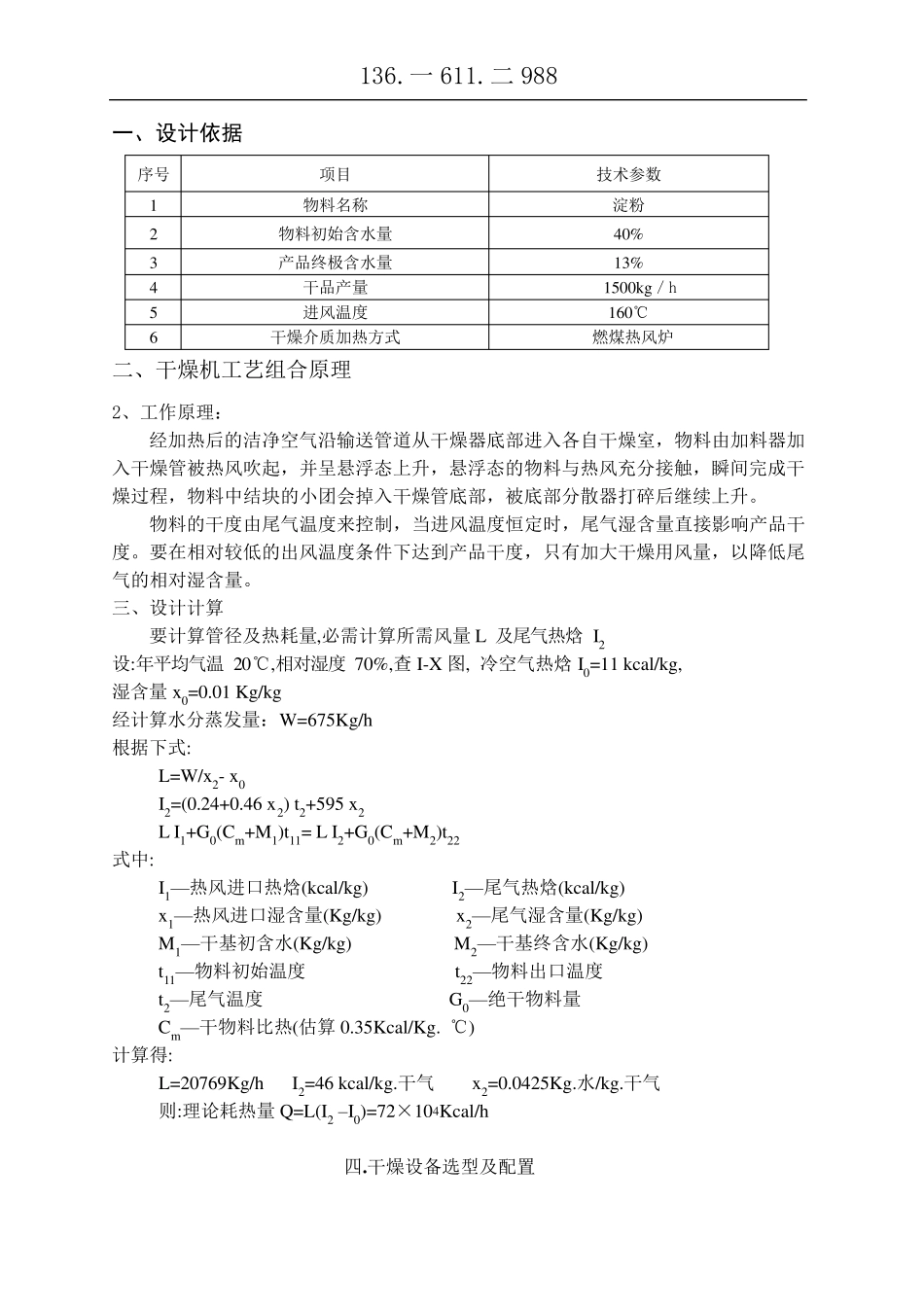

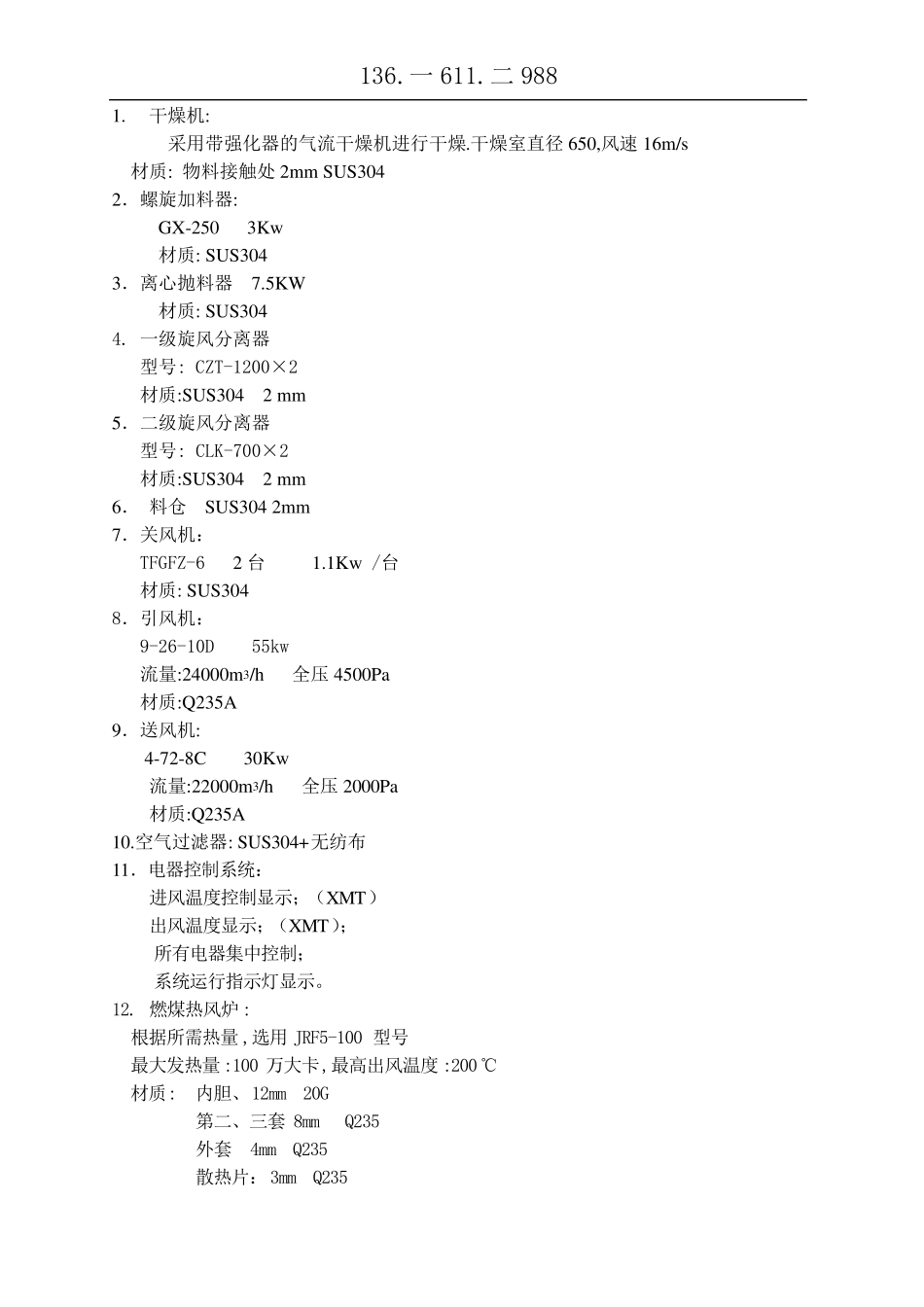

136.一611.二988 一、设计依据 序号 项目 技术参数 1 物料名称 淀粉 2 物料初始含水量 40% 3 产品终极含水量 13% 4 干品产量 1500kg／h 5 进风温度 160℃ 6 干燥介质加热方式 燃煤热风炉 二、干燥机工艺组合原理 2、工作原理： 经加热后的洁净空气沿输送管道从干燥器底部进入各自干燥室，物料由加料器加入干燥管被热风吹起，并呈悬浮态上升，悬浮态的物料与热风充分接触，瞬间完成干燥过程，物料中结块的小团会掉入干燥管底部，被底部分散器打碎后继续上升。 物料的干度由尾气温度来控制，当进风温度恒定时，尾气湿含量直接影响产品干度。要在相对较低的出风温度条件下达到产品干度，只有加大干燥用风量，以降低尾气的相对湿含量。 三、设计计算 要计算管径及热耗量,必需计算所需风量L 及尾气热焓I2 设:年平均气温20℃,相对湿度70%,查I-X 图, 冷空气热焓I0=11 kcal/kg, 湿含量x0=0.01 Kg/kg 经计算水分蒸发量：W=675Kg/h 根据下式: L=W/x2- x0 I2=(0.24+0.46 x2) t2+595 x2 L I1+G0(Cm+M1)t11= L I2+G0(Cm+M2)t22 式中: I1—热风进口热焓(kcal/kg) I2—尾气热焓(kcal/kg) x1—热风进口湿含量(Kg/kg) x2—尾气湿含量(Kg/kg) M1—干基初含水(Kg/kg) M2—干基终含水(Kg/kg) t11—物料初始温度 t22—物料出口温度 t2—尾气温度 G0—绝干物料量 Cm—干物料比热(估算0.35Kcal/Kg. ℃) 计算得: L=20769Kg/h I2=46 kcal/kg.干气 x2=0.0425Kg.水/kg.干气 则:理论耗热量Q=L(I2 –I0)=72×104Kcal/h 四.干燥设备选型及配置 136.一611.二988 1. 干燥机: 采用带强化器的气流干燥机进行干燥.干燥室直径650,风速16m/s 材质: 物料接触处2mm SUS304 2．螺旋加料器: GX-250 3Kw 材质: SUS304 3．离心抛料器 7.5KW 材质: SUS304 4. 一级旋风分离器 型号: CZT-1200×2 材质:SUS304 2 mm 5．二级旋风分离器 型号: CLK-700×2 材质:SUS304 2 mm 6． 料仓 SUS304 2mm 7．关风机： TFGFZ-6 2 台 1.1Kw /台 材质: SUS304 8．引风机： 9-26-10D 55kw 流量:24000m3/h 全压4500Pa 材质:Q235A 9．送风机: 4-72-8C 30Kw 流量:22000m3/h 全压2000Pa 材质:Q235A 10.空气过滤器: SUS304+无纺布 11．电器控制系统： 进风温度控制显示；（XMT） 出风温度显示；（XMT）； 所有电器集中控制； 系统运行指示灯显示。 12. 燃煤热风炉: 根据所需热量,选用JRF5-100 型号 最大发热量:100 万大卡,最高出风温度:200℃ 材质: 内胆、12mm 20G 第二、三套8mm Q235 外套 4mm Q235 散热片：3mm Q235
