硅胶基础知识VIP免费

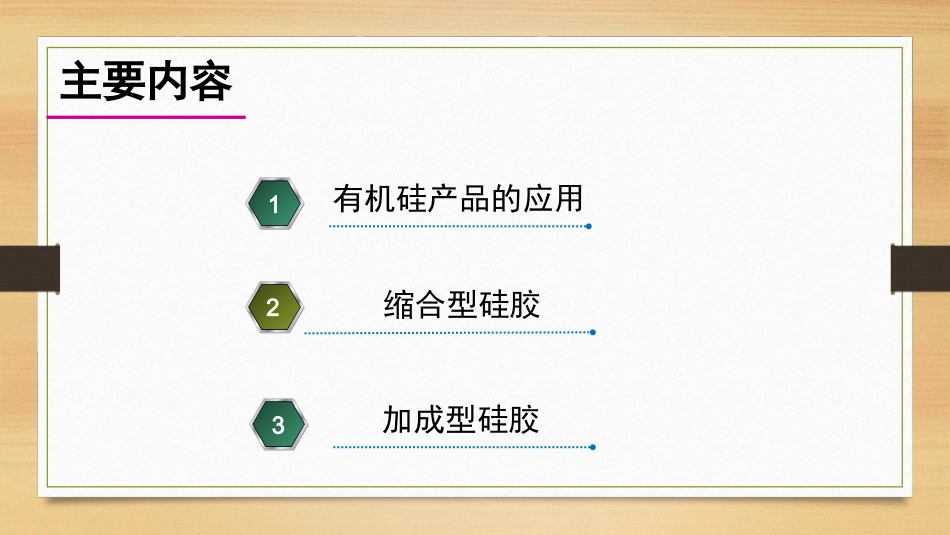

有机硅化学品SiliconeChemicals1缩合型硅胶2有机硅产品的应用主要内容3加成型硅胶Part1.1:有机硅产品的定义什么是有机硅产品？有机硅，即有机硅化合物，是指含有Si-O键、且至少有一个有机基是直接与硅原子相连的化合物，习惯上也常把那些通过氧、硫、氮等使有机基与硅原子相连接的化合物也当作有机硅化合物。其中，以硅氧键（-Si-0-Si-）为骨架组成的聚硅氧烷，是有机硅化合物中为数最多，研究最深、应用最广的一类，约占总用量的90%以上。Part1.2:有机硅橡胶的性能特点环氧类聚氨酯有机硅硬度多为硬性，SHORED，少部分软性介于两者之间固化后多为软性SHOREA耐温范围温度范围大概为50℃~150℃，不适合高温长时间实验耐温一般，一般不超过100度，耐低温性能优异。缩合型-50度~200度；加成型-60度~250度；耐温胶可达到300~350度；粘结性对硬质材料粘结力好，修复性不好介于两者之间粘结力差，脱模，修复性好电性能24KV/mm>17KV/mm-26KV/mm成本其次较低最高其他优点收缩率小，硬度高，价格低硬度低，强度适中，弹性好。固化时不吸热不放热，固化后不收缩，可以依据需要调整对材料粘结性；对接触者友好;耐腐蚀性良好工艺操作需要加温固化，加温固化一般放热。需要真空浇注PU亲水，必须有真空干燥才能得到比较好的固化物，需要真空浇注，因此需要真空和干燥设备，操作注意：气泡工艺灵活，可室温固化（缩合型）可加温固化（加成型）有机硅橡胶的性能特点：•耐高温性能•低温弹性•耐候性与耐久性•电绝缘性能•疏水性•耐化学物质性能•物理机械性能•生理惰性Part1.3:有机硅产品的应用建筑工程涂料工业汽车工业化妆品工业纤维工业纸·纸浆工业医疗用品·食品工业Part1.4:硅胶产品分类单组分硅胶脱酸型脱肟型脱醇型脱羟氨型脱氢型加成型（LTV）缩合型（RTV1）加成型（LTV）双组分硅胶缩合型（RTV2）液体硅橡胶脱醇型脱酰胺型脱丙酮型Part2.1:缩合型硅胶固化机理SiCH3CH3OSiR3SiCH3CH3OH+ROSiR3C(CH3)2=N－OSiR3+H2OCatR-OHC(CH3)2=N－OH固化原理：湿气固化表干时间及固化深度与空气温度及湿度有关，固化极限深度为10mm水副产物时间水水Part2.2:缩合型硅胶的组成及工艺缩合型胶黏剂填料交联剂催化剂稀释剂羟基硅油助剂组成工艺真空捏合机树脂填料稀释剂抽真空，1503h℃三辊机行星搅拌机抽真空催化剂助剂交联剂压出机Part2.2.1:羟基硅油Part2.2.2:交联剂反应活性脱甲醇型脱醋酸型脱酮肟型>脱丙酮型脱酰胺型>>>Part2.2.3:催化剂及稀释剂有机锡有机钛二羧酸二烷基锡，二烷基二芳氧基锡，二烷基锡双(β-酮酯)，二羧酸亚锡烷基钛酸酯，二烷基锡双(ß-酮酯)配合物，钛酸二元醇酯β-二酮配合物胍烃基烷氧基硅烷1,1,3,3-四甲基胍丙基三甲氧基硅烷（脱丙酮型专用催化剂）MDT型硅油α,ω-二甲氧基聚二甲基硅氧烷二甲基硅油链烷烃混合物烷基芳香族化合物催化剂稀释剂Part2.2.4:填料及助剂气相二氧化硅分为亲水性及疏水性气相二氧化硅，主要补强填料，也可作为触变剂使用。碳酸钙分为轻质碳酸钙（粒径10nm-1μm），活性碳酸钙(有触变性)，重质碳酸钙，半补强填料。硅藻土半补强填料，改善电绝缘强度及耐油特性二氧化钛白色颜料填料助剂偶联剂偶联剂增粘剂除水剂羟基清除剂Part3.1:加成型硅胶固化机理固化原理：氢化加成反应+SiCH3CH3OCH=CH2SiCH3HSiCH3HOSiCH3CH3OCHCH2SiCH3CH3OCHCH2SiCH3SiCH3O铂金催化剂加成型硅胶反应速度与温度及催化剂含量有关Part3.2:加成型硅胶的组成加成型胶黏剂M剂N剂乙烯基硅油，填料，铂金催化剂乙烯基硅油，含氢硅油，填料，抑制剂Part3.2.1:硅油氢基与乙烯基的含量决定胶黏剂的交联密度Part3.2.2:填料及抑制剂导热填料氧化铝，氧化镁，氮化硼，氮化铝，硅微粉，银粉，碳纤维，碳化硅阻燃填料氢氧化铝，改性硅酸铝，氢氧化镁抑制剂填料炔醇类化合物多乙烯基聚硅氧烷酰胺合物马来酸酯类触变剂改性膨润土类，聚酰胺类，白炭黑类
