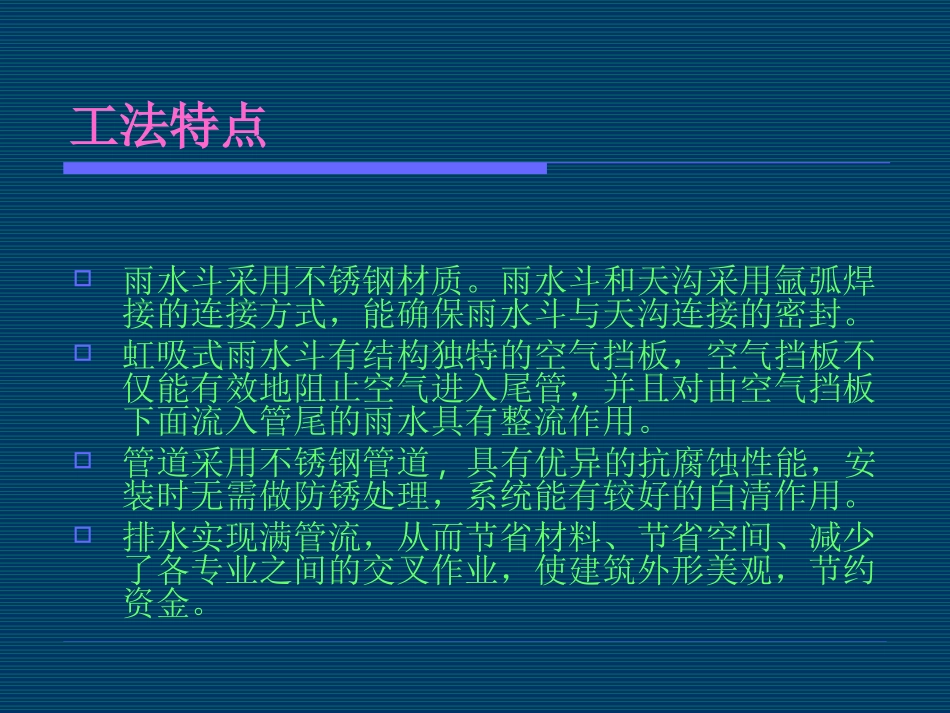

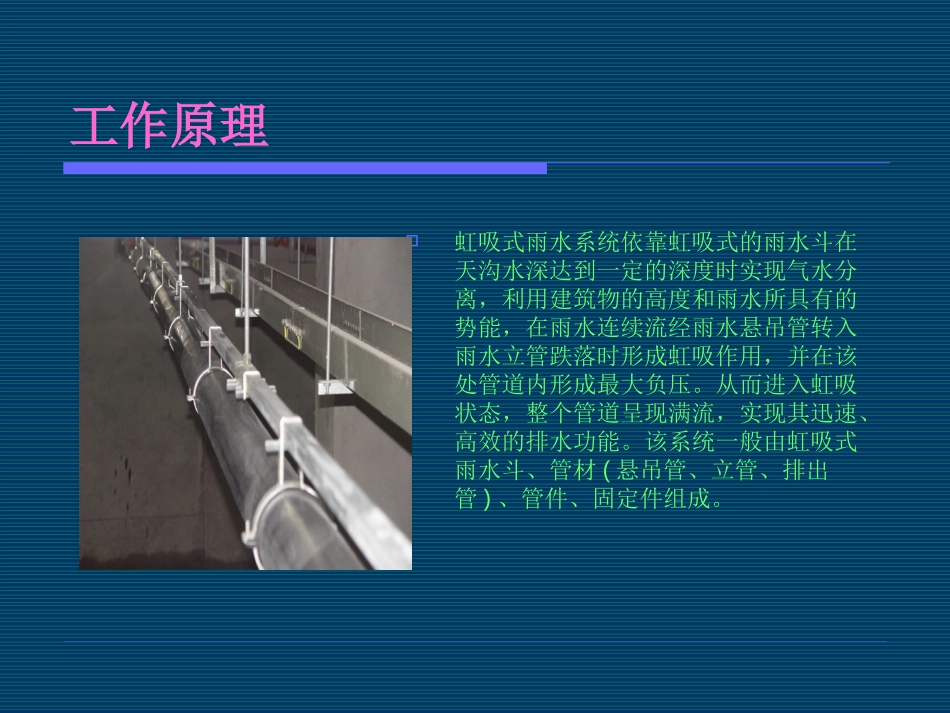

虹吸式雨水系统(不锈钢管)施工工法内蒙古兴泰建筑有限责任公司工法特点雨水斗采用不锈钢材质。雨水斗和天沟采用氩弧焊接的连接方式，能确保雨水斗与天沟连接的密封。虹吸式雨水斗有结构独特的空气挡板，空气挡板不仅能有效地阻止空气进入尾管，并且对由空气挡板下面流入管尾的雨水具有整流作用。管道采用不锈钢管道,具有优异的抗腐蚀性能，安装时无需做防锈处理，系统能有较好的自清作用。排水实现满管流，从而节省材料、节省空间、减少了各专业之间的交叉作业，使建筑外形美观，节约资金。工作原理虹吸式雨水系统依靠虹吸式的雨水斗在天沟水深达到一定的深度时实现气水分离，利用建筑物的高度和雨水所具有的势能，在雨水连续流经雨水悬吊管转入雨水立管跌落时形成虹吸作用，并在该处管道内形成最大负压。从而进入虹吸状态，整个管道呈现满流，实现其迅速、高效的排水功能。该系统一般由虹吸式雨水斗、管材(悬吊管、立管、排出管)、管件、固定件组成。适用范围适用于大面积大跨度屋面的排水。工艺流程工艺流程图施工前准备配合土建、钢结构预留预埋支架制作安装雨水斗安装管道安装（悬吊管、立管安装）埋地管安装系统灌水、通水试验资料整理竣工验收套管安装根据所穿建筑物的厚度及管径尺寸确定套管规格、长度，下料后套管内刷防锈漆一道，用于穿楼板套管应在适当部位焊好铁架。管道安装时把预制好的套管穿好，套管上端应高出净地面20mm,厕浴间高出净地面50mm,下端与楼板面平。预埋上下层套管时，中心线需垂直，凡有管道煤气的房间，所有套管的缝隙均应按设计要求做防火材料严密处理。操作要点钢套管安装操作要点支架制作安装对应管材按照规范、设计要求进行支架制作安装，应注意：(1)管道安装时应设置固定件，固定件必须能够承受满流管道的重量以及高速水流所产生的冲击力。(2)固定件应根据各种管材要求设置，位置准确，埋设平整，与管道接触紧密，但不得损伤管道表面。(3)固定件宜采用与虹吸式屋面雨水排放系统配套的专用管道固定系统。其使用寿命不低于虹吸式屋面雨水排放系统的使用寿命。(4)管道支吊架应固定在承重结构上，位置正确，埋设牢固。(5)管道的支、吊架间距及设置要求要满足规范要求。(6)不锈钢管悬吊管的固定支架一般设置在横管的始端、末端和三通的两端及支管处；操作要点支架安装操作要点支架安装操作要点雨水斗安装(1)虹吸式雨水斗应设置在屋面或天沟的最低点，每个汇水区域的雨水斗数量不少于2个。(2)虹吸式雨水斗与屋面或天沟和管路系统应可靠连接。(3)系统接多个虹吸式雨水斗时，雨水斗排水连接管应接在悬吊管上，不得直接接在雨水立管的顶部。(4)接入同一悬吊管的虹吸式雨水斗宜在同一屋面标高。(5)天沟起点深度应根据屋面的汇水面积、坡度及虹吸式雨水斗的斗前水深确定。天沟坡度不宜小于0.003。(6)要注意雨水斗内不得遗留杂物、充填物或包装材料等，清除流入短管内的密封膏，再安装其他部件，以免堵塞。(7)安装在不锈钢板天沟(檐沟)内的雨水斗，采用氩氟焊与天沟(檐沟)焊接连接。雨水斗与雨水管道连接时，采用不锈钢卡箍连接。操作要点雨水斗安装操作要点管道安装操作要点雨水管道应按设计规定的位置安装，悬吊管不设坡度、要水平安装。雨水立管上应按设计要求设置检查口，检查口中心距地面1.0m。。雨水管穿过墙壁和楼板按要求设置套管。安装过程中，管道及雨水斗的敞开口应采取封堵措施。使用的管材、管件、法兰等应符合设计要求及规范规定。预制应在非碳钢材质的平台上制作，预制段尺寸按修正后的管段图进行，保证运输、吊装条件及有可调整的余地。虹吸式雨水系统操作要点埋地管安装(1)由于系统压力较大，排出管宜采用能承压管，并在出户口管道管径加大二级，以便泄压，从而不会冲坏与其连接的雨水井。(2)埋地雨水管的埋没深度应在冰冻线以下，应考虑管线上部的荷载。(3)铸铁管可直接铺设在未经扰动的原土地基上；当不符合要求时，在管沟底部应铺设厚度不小于100mm的砂垫层。操作要点出户埋地管安装操作要点灌水、通水试验(1)埋地部分管道隐蔽前必须做灌水试验，试验合格后方可隐蔽。(2)雨水斗安装后，必须对屋顶或天沟...
