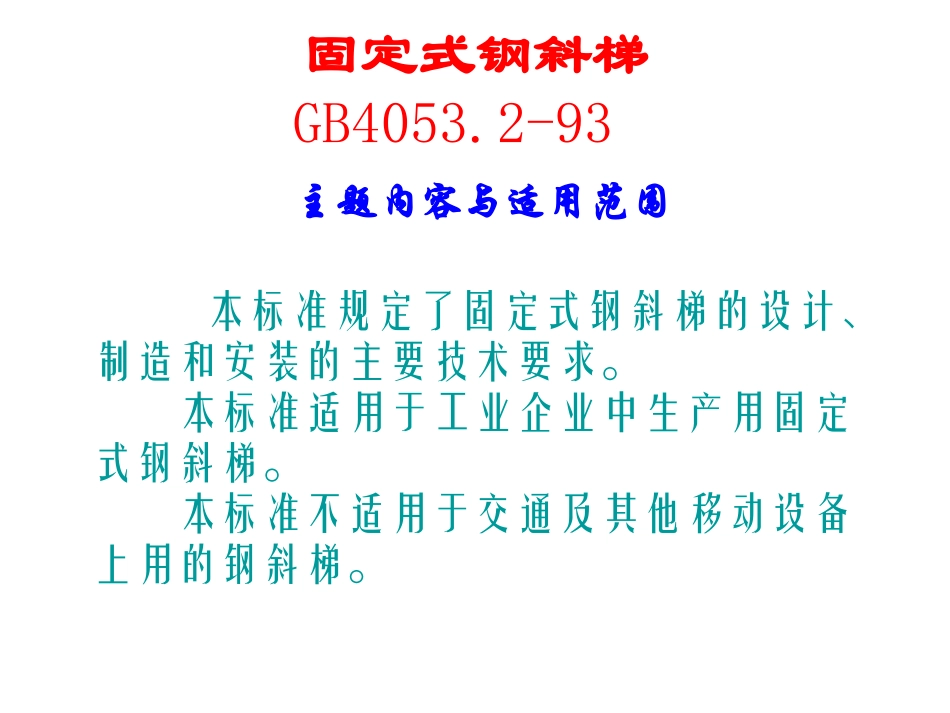

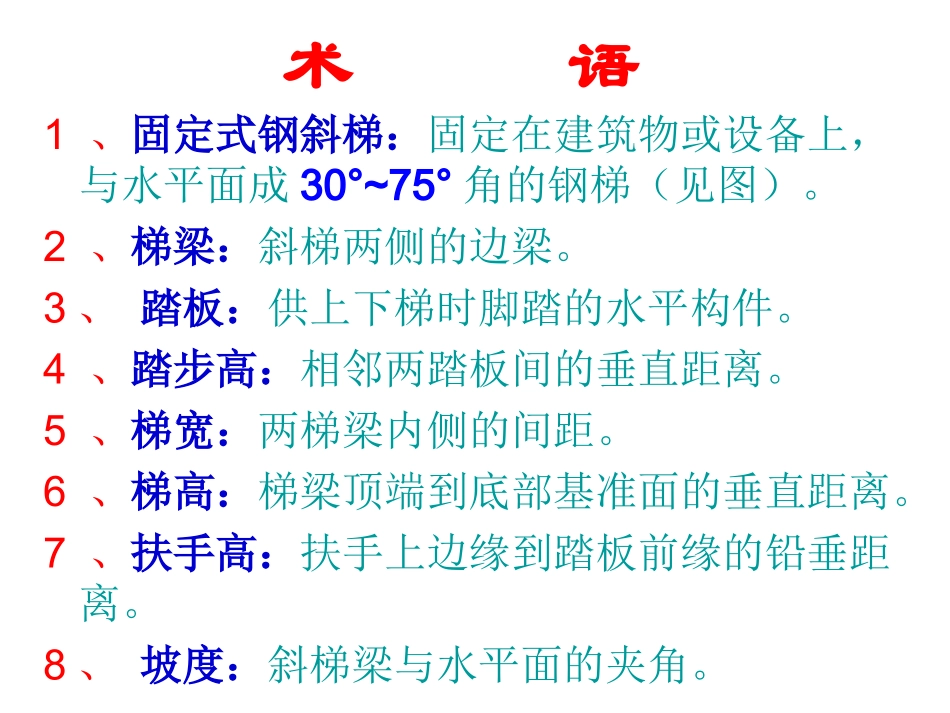

护栏安全技术规定国家标准固定式钢斜梯GB4053.2-93主题内容与适用范围本标准规定了固定式钢斜梯的设计、制造和安装的主要技术要求。本标准适用于工业企业中生产用固定式钢斜梯。本标准不适用于交通及其他移动设备上用的钢斜梯。术语1、固定式钢斜梯：固定在建筑物或设备上，与水平面成30°~75°角的钢梯（见图）。2、梯梁：斜梯两侧的边梁。3、踏板：供上下梯时脚踏的水平构件。4、踏步高：相邻两踏板间的垂直距离。5、梯宽：两梯梁内侧的间距。6、梯高：梯梁顶端到底部基准面的垂直距离。7、扶手高：扶手上边缘到踏板前缘的铅垂距离。8、坡度：斜梯梁与水平面的夹角。技术要求1、踏板采用厚度不得小于4mm的花纹钢板，或经防滑处理的普通钢板，或采用由25×4扁钢和小角钢组焊成的格子板。2、扶手高应为900mm，或与GB4053.3中规定的栏杆高度一致，采用外径为30~50mm，壁厚不小于2.5mm的管材。3、立柱宜采用截面不小于40×40×4角钢或外径为30~50mm的管材。从第一级踏板开始设置，间距不宜大于1000mm。横杆采用直径不小于16mm圆钢或30×4扁钢，固定在立柱中部。4、梯宽宜为700mm。最大不宜大于1100mm，最小不得小于600mm。技术要求5、梯高不宜大于5m，大于5m时，宜设梯间平台，分段设梯。6、钢斜梯应全部采用焊接连接。焊接要求应符合GBJ205。7、钢斜梯与附在设备上的平台梁相联接时，联接处应采用开长圆孔的螺栓连接。8、所有构件表面应光滑**刺，安装后的钢斜梯不应有歪斜、扭曲、变形及其他缺陷。9、钢斜梯安装后，必须认真除锈并做防腐涂装。荷载规定钢斜梯活荷载应按实际要求采用，但不得小于下列数值：a．钢斜梯水平投影面上的活荷载标准值取3.5kN/m2。b．踏板中点集中活荷载取1.5kN/m2。c．扶手顶部水平集中活荷载取0.5kN/m。d．挠度不大于受弯构件跨度的1/250。固定式工业防护栏杆GB4053.3-93主题内容及适用范围本标准规定了固定式工业防护栏杆的设计、制造和安装的主要技术要求。本标准适用于工业企业中的平台、人行通道、升降口等有跌落危险的场所。本标准不适用于各种交通及其他移动设备。术语1固定式工业防护栏杆：沿平台、通道及作业场所敞开边缘固定安装的防护设施。2立柱：栏杆的垂直构件。3扶手：固定于立柱上端的水平方向设置的防护构件。4横杆：固定于立柱中部的连接杆件。5挡板：固定于立柱下部的防护板。技术要求1防护栏杆的高度宜为1050mm。在离地高度小于20m的平台、通道及作业场所的防护栏杆高度不得低于1000mm，在离地高度等于或大于20m高的平台、通道及作业场所的防护栏杆不得低于1200mm。2栏杆的全部构件采用性能不低于Q235-A•F的钢材制造。3栏杆的结构宜采用焊接，焊接要求应符合GBJ205的技术规定。当不便焊接进，也可用螺栓连接，但必须保证第5章规定的结构强度。4扶手宜采用外径φ33.5--50mm的钢管，主柱宜采用不小于50×50×4角钢或φ33.5--50mm钢管，立柱间隙宜为1000mm。技术要求5横杆采用不小于25×4扁钢或φ16的圆钢。横杆与上、下构件的净间距不得大于380mm。6挡板宜采用不小于100×2扁钢制造。如果平台设有满足挡板功能及强度要求的其他结构边沿时，允许不另设挡板。7室外栏杆、挡板与平台间隙为10--20mm，室内不留间隙。8栏杆端部必须设置立柱或建筑物牢固连接。9所有结构表面应光滑、**刺，安装后不应有歪斜、扭曲、变形其他缺陷。10栏杆表面必须认真除锈，并做防腐涂装。强度要求栏杆的设计，必须保证其扶手所能承受水平方向垂直施加的载荷不小于500N/m。固定式工业钢平台GB4053.4-83主题内容及适用范围本标准规定了固定式工业防护栏杆的设计、制造和安装的主要技术要求。本标准适用于工业企业中的平台、人行通道、升降口等有跌落危险的场所。本标准不适用于各种交通及其他移动设备。术语1、平台：为工作人员通行、检修所提供的高于相对基准面的水平场所。2、通行平台：只供人员通行的平台。3、梯间平台：在梯段之间供休息或改变行进方向的平台。4、检修平台：供检修时使用的平台。技术要求1通行平台宽度不应小于700mm，竖向净空一般不应小于1800mm。2梯间平台宽度不应小于梯段宽度，行进方向的长度不应小于850mm。3通行平台按200kg/m2等效...
