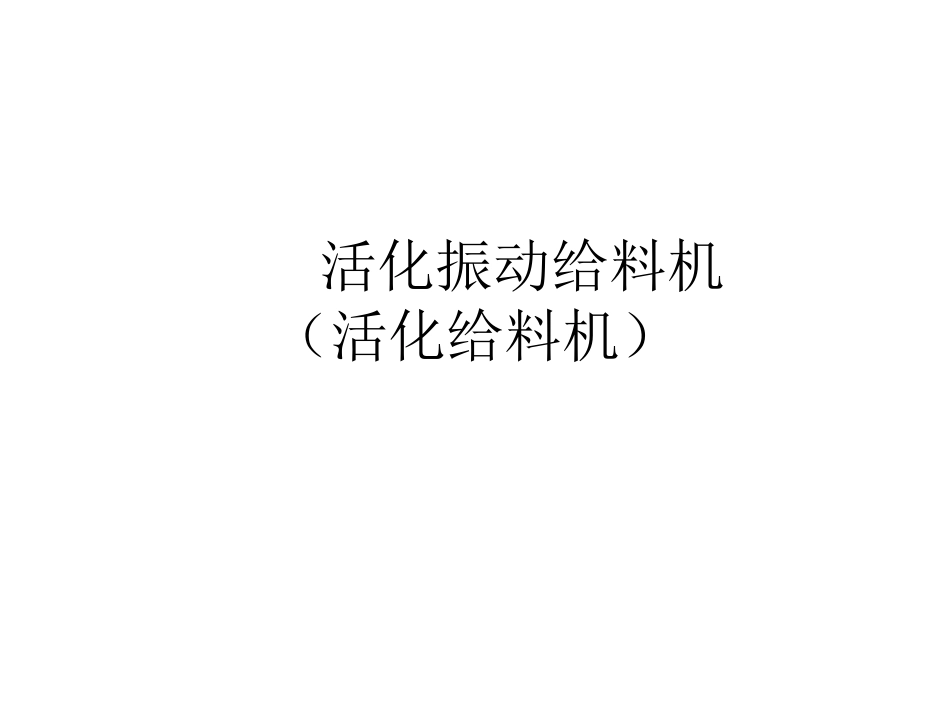

活化振动给料机分析VIP免费

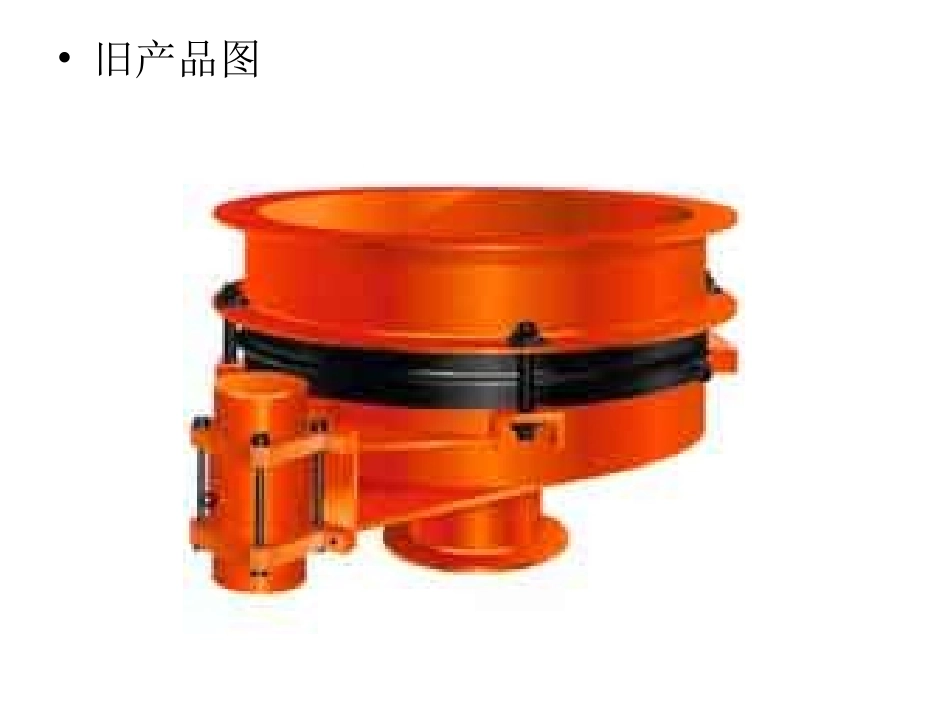

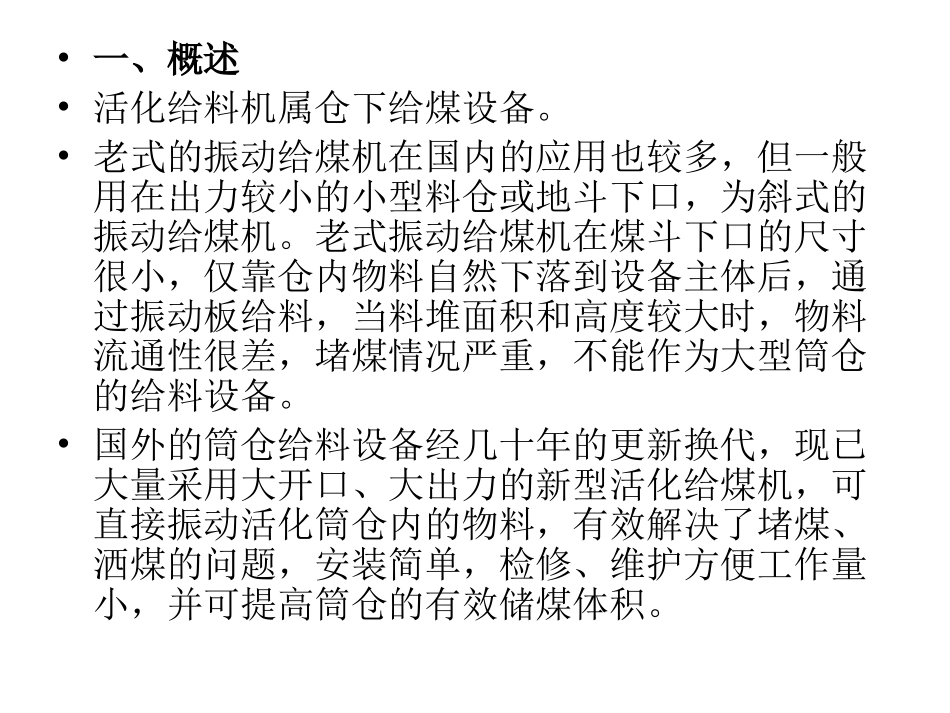

活化振动给料机（活化给料机）•一、概述•活化给料机属仓下给煤设备。•老式的振动给煤机在国内的应用也较多，但一般用在出力较小的小型料仓或地斗下口，为斜式的振动给煤机。老式振动给煤机在煤斗下口的尺寸很小，仅靠仓内物料自然下落到设备主体后，通过振动板给料，当料堆面积和高度较大时，物料流通性很差，堵煤情况严重，不能作为大型筒仓的给料设备。•国外的筒仓给料设备经几十年的更新换代，现已大量采用大开口、大出力的新型活化给煤机，可直接振动活化筒仓内的物料，有效解决了堵煤、洒煤的问题，安装简单，检修、维护方便工作量小，并可提高筒仓的有效储煤体积。•旧产品图•二、结构（主视图、侧视图）•a.活化给料机设备本体（料箱、振动电机、激振弹簧、弹簧紧固件等）；•b.进出料口密封装置（上下软连接）；•c.隔振弹簧、弹簧座；•d.变频控制箱、电机控制箱及电缆；•e.其它（紧固件，耐磨衬板）•三、主要技术参数•美国GK公司•设备型号：UC1800（美国GK公司）•额定出力：900-1800t/h（可调）•最大出力：1800t/h•弹簧型号：SP-12-12-033•振动弹簧的额定承载量/最大承载量：5t/7t•振动弹簧数量：24•最大负荷功率（=装机总功率）：9.33kW•振动电机型号：00-1800-0901-002•功率：9.33kW•供电电源：380V，50Hz•转速：最大1500r/min•振动频率：1500次/分钟•振动电机的数量（单台套配）：1台•设备型号：UC10×10（美国GK公司）•额定出力：1000t/h•振幅：3.2mm•振动电机型号：10-04-28-15•功率：9.33KW•供电电源：380V、50HZ•转速：750rpm(同步转速)•最大负荷功率（=装机总功率）：9.33kw•设备型号：UC11×11（美国GK公司）•额定出力：1500t/h•出力调节范围：300～1500t/h•其它同UC10×10•四、结构特点•对中下料，皮带不跑偏•无需闸门•小功率，大振幅，大激振力：采用亚共振振动原理设计，电机振动力通过弹簧放大，产生很大的振动力，使该活化给煤机功率小，出力大(1500t/h出煤只需9.33KW电机)•呼拉圈式的振动形式，扰动力大：振动电机与下料主体通过弹簧连接，给料机与支撑架通过弹簧连接，这样造成该设备的振动形式为水平方向呼拉圈式的振动•出料量（出力）可无极连续调整•采用曲线形料槽，机内采用拱形或楔形出料板，使出料、落料通畅。••五、工作原理•六、运行维护•1、活化给料机启动前检查•（1）设备应无检修和维护。•（2）曲线槽不堵煤，不粘煤、堵煤保护开关位未动作。•（3）电动机外观及接线盒完好。•（4）就地控制箱选择开关置“远控”位置。•2、活化给料机运行中的检查•（1）电动机运转正常，无异响。•（2）震动正常无不规则震动，无异响,无漏煤现象。•（3）给煤量均匀。•3、活化给料机的就地启停操作•（1）将就地控制箱上方式选择开关切到“就地”位置。•（2）按活化给料机“启动”按钮，活化给料机启动•（3）按活化给料机“停止”按钮，活化给料机停止。•（4）操作完毕，将就地控制箱上方式选择开关切到“远程”位置。
