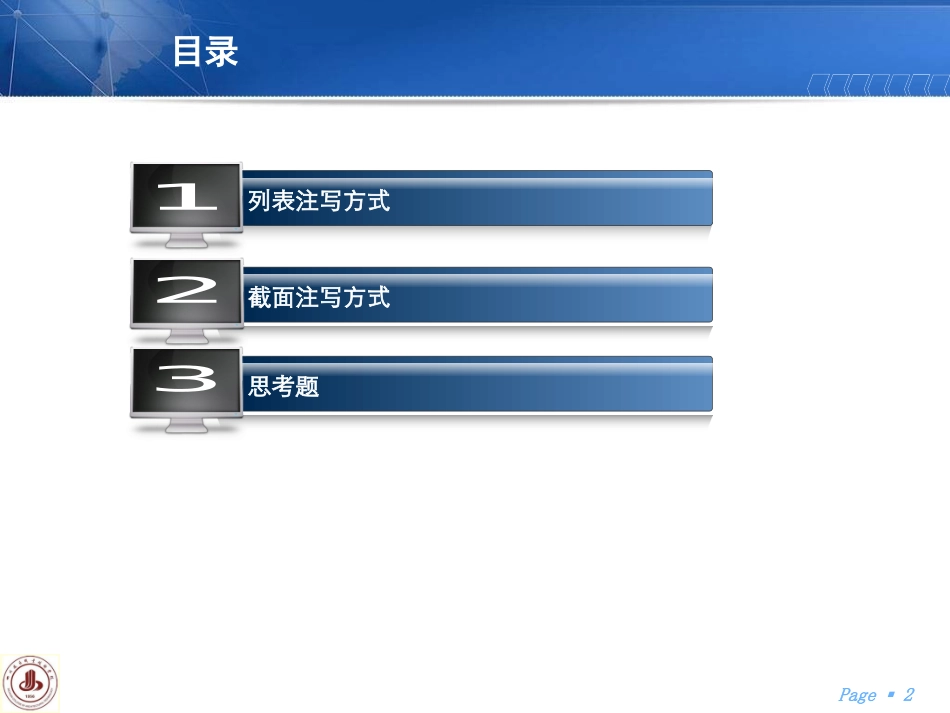

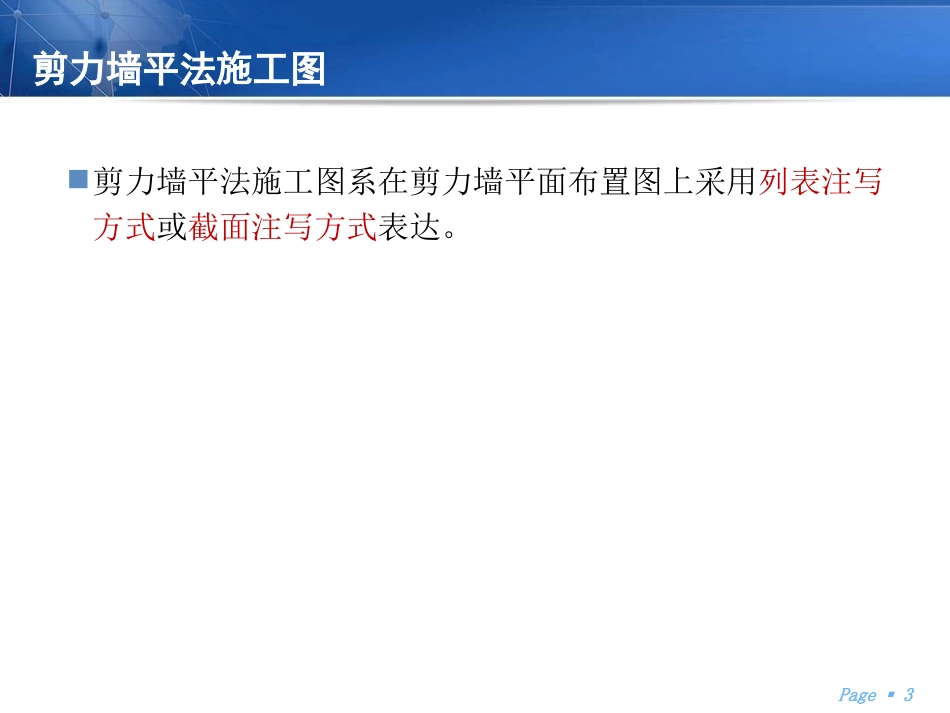

主讲人四川建筑职业技术学院高级工程师建筑结构系列微课剪力墙平法施工图胡蓉Page2目录列表注写方式截面注写方式思考题Page3剪力墙平法施工图剪力墙平法施工图系在剪力墙平面布置图上采用列表注写方式或截面注写方式表达。Page4剪力墙平法施工图剪力墙平面布置图是用一定比例单独绘出，也可与柱或梁平面布置图合并绘制。当剪力墙较复杂或采用截面注写方式时，是按标准层分别绘制出剪力墙平面布置图的。剪力墙平面图中还有结构层高及楼层标高表，并在表上标注出上部结构嵌固部位位置。剪力墙平面图中还注明了墙的定位尺寸。Page51.列表注写方式剪力墙可视为剪力墙柱、剪力墙身、剪力墙梁三类构件组成。列表注写方式，系分别在剪力墙柱表、剪力墙身表、剪力墙梁表中，对应于剪力墙平面布置图上的编号，用绘制截面配筋图并注写几何尺寸与配筋具体数值的方式，来表达剪力墙平法施工图。编号规定：将剪力墙按剪力墙柱、剪力墙身、剪力墙梁三类构件分别编号。Page61.列表注写方式(1)剪力墙身表①墙身编号例：Q2(3)表示第2号剪力墙，水平与竖向分布钢筋的排数为3排。如图：②各段墙身起止标高③墙厚④水平分布钢筋、竖向分布钢筋和拉筋的具体数值Page71.列表注写方式（2）剪力墙柱表Page81.列表注写方式（2）剪力墙柱表①墙柱的编号墙柱类型代号序号约束边缘构件YBZxx构造边缘构件GBZxx非边缘暗柱AZxx扶壁柱FBZxxPage91.列表注写方式（2）剪力墙柱表②墙柱的截面配筋图，截面中有部分尺寸未注明时表示该尺寸与标准构造详图取值相同。③各段墙柱的起止标高。④各段墙柱的纵向钢筋和箍筋。Page101.列表注写方式（3）剪力墙梁表①墙梁编号构件名称代号序号连梁LLxx连梁（对角暗撑配筋）LL(JC)xx连梁（交叉斜筋配筋）LL(JX)xx连梁（集中对角斜筋配筋）LL(DX)xx暗梁ALxx边框梁BKLxxPage111.列表注写方式（3）剪力墙梁表②墙梁所在楼层号。与结构层高及结构层楼面标高表对应。③墙梁顶面标高高差。系指相对于墙梁所在结构层楼面标高的高差值。高于者用正值表示，低于者用负值表示，此栏不注表示没有高差。Page121.列表注写方式（3）剪力墙梁表④墙梁截面尺寸，上部纵筋，下部纵筋和箍筋的具体数值⑤墙梁侧面纵筋的配置。不标注表示墙梁侧面纵筋同墙身水平分布钢筋，如不同需要在墙梁表中加注一栏表示，标注钢筋级别直径间距。例：ф10@150表示表示墙梁两个侧面纵筋对称配置为：HPB300级钢筋，直径10mm，间距150mm。Page132.截面注写方式截面注写方式是在分标准层绘制的剪力墙平面布置图上，以直接在墙柱、墙身、墙梁上注写截面尺寸和具体配筋数值来表达剪力墙平法施工图。用适当比例原位放大绘制剪力墙平面布置图，其中对墙柱绘制配筋截面图；对所有墙柱、墙身、墙梁按前面的规则编号，并分别在相同编号的墙柱、墙身、墙梁中选择一根墙柱、墙身、墙梁进行标注，规定如下：Page142.截面注写方式（1）墙柱截面标注有几何尺寸，全部纵筋及箍筋的具体数值。Page152.截面注写方式（2）墙身引注的内容有：墙身编号、墙厚尺寸、水平分布钢筋、竖向分布钢筋和拉筋的具体数值。Page162.截面注写方式（3）墙梁引注的内容有：墙梁编号、尺寸、墙梁上部纵筋、下部纵筋和墙梁顶面标高高差的具体数值。含义与墙梁表中的相同。（4）墙梁侧面纵筋的配置：不标注表示墙梁侧面纵筋同墙身水平分布钢筋；如不同需要在墙梁表中加注，以大写字母N打头，后写直径间距。例：Nф10@150表示墙梁两个侧面纵筋对称配置为：HPB300级钢筋，直径10mm，间距150mm。Page173.思考题1剪力墙列表注写方式中都有哪些表格？如何？2剪力墙截面注写方式中墙梁的标注有“Nф12@100”的标注表示何意？谢谢
