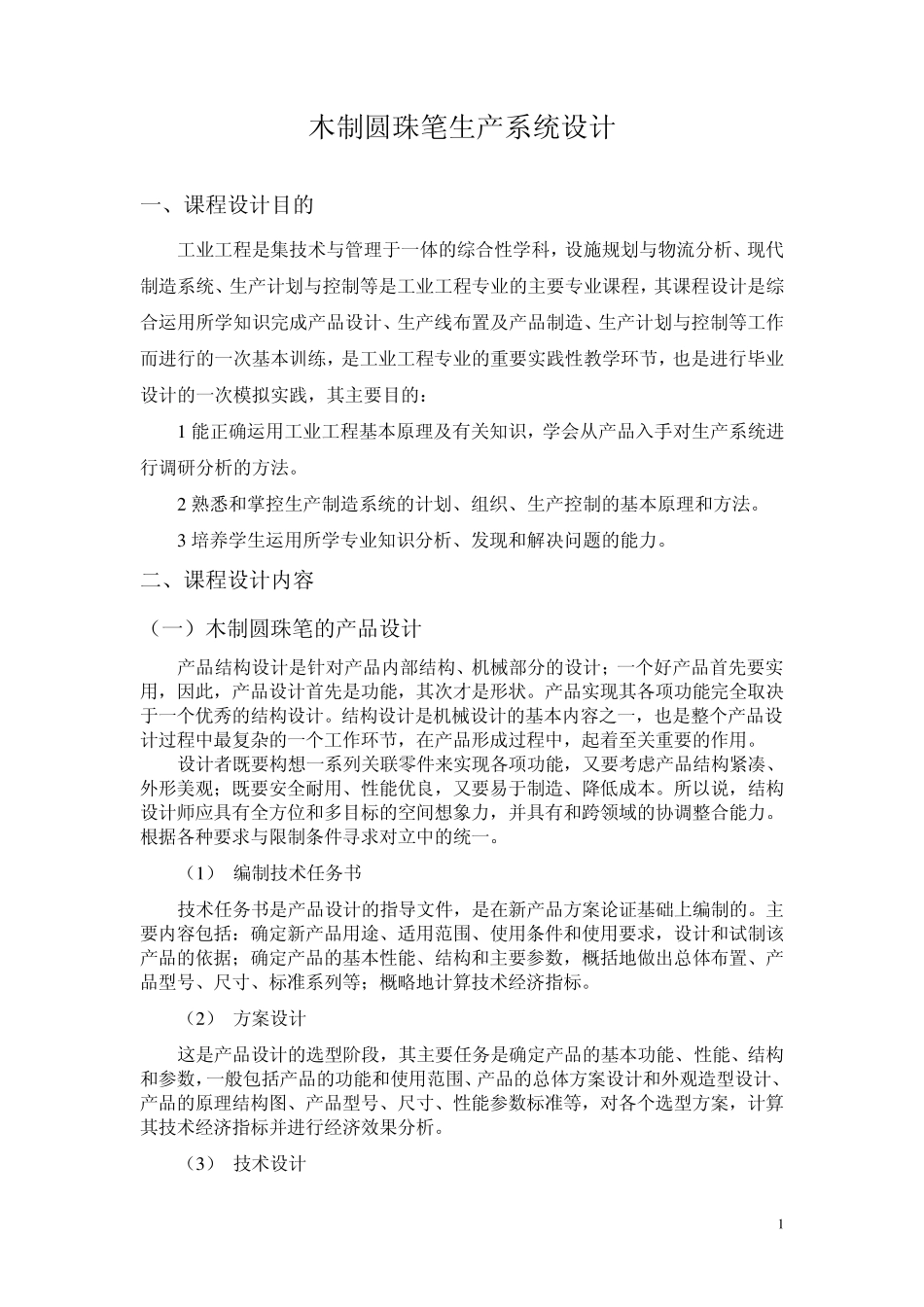

1 木制圆珠笔生产系统设计 一、课程设计目的 工业工程是集技术与管理于一体的综合性学科，设施规划与物流分析、现代制造系统、生产计划与控制等是工业工程专业的主要专业课程，其课程设计是综合运用所学知识完成产品设计、生产线布置及产品制造、生产计划与控制等工作而进行的一次基本训练，是工业工程专业的重要实践性教学环节，也是进行毕业设计的一次模拟实践，其主要目的： 1 能正确运用工业工程基本原理及有关知识，学会从产品入手对生产系统进行调研分析的方法。 2 熟悉和掌控生产制造系统的计划、组织、生产控制的基本原理和方法。 3 培养学生运用所学专业知识分析、发现和解决问题的能力。 二、课程设计内容 （一）木制圆珠笔的产品设计 产品结构设计是针对产品内部结构、机械部分的设计；一个好产品首先要实用，因此，产品设计首先是功能，其次才是形状。产品实现其各项功能完全取决于一个优秀的结构设计。结构设计是机械设计的基本内容之一，也是整个产品设计过程中最复杂的一个工作环节，在产品形成过程中，起着至关重要的作用。 设计者既要构想一系列关联零件来实现各项功能，又要考虑产品结构紧凑、外形美观；既要安全耐用、性能优良，又要易于制造、降低成本。所以说，结构设计师应具有全方位和多目标的空间想象力，并具有和跨领域的协调整合能力。根据各种要求与限制条件寻求对立中的统一。 （1 ） 编制技术任务书 技术任务书是产品设计的指导文件，是在新产品方案论证基础上编制的。主要内容包括：确定新产品用途、适用范围、使用条件和使用要求，设计和试制该产品的依据；确定产品的基本性能、结构和主要参数，概括地做出总体布置、产品型号、尺寸、标准系列等；概略地计算技术经济指标。 （2 ） 方案设计 这是产品设计的选型阶段，其主要任务是确定产品的基本功能、性能、结构和参数，一般包括产品的功能和使用范围、产品的总体方案设计和外观造型设计、产品的原理结构图、产品型号、尺寸、性能参数标准等，对各个选型方案，计算其技术经济指标并进行经济效果分析。 （3 ） 技术设计 2 这是产品设计的定型阶段，主要任务是将方案设计中确定的基本结构和主要技术参数进一步具体化，根据技术任务书中的要求，进一步确定产品结构和技术经济指标，以图的形式表现出来。 （4 ） 工作图设计 工作图设计的任务是将技术设计进一步具体化，绘制全套工作图样和编写必要的技术文件，为产品制造和装配提供依据...
