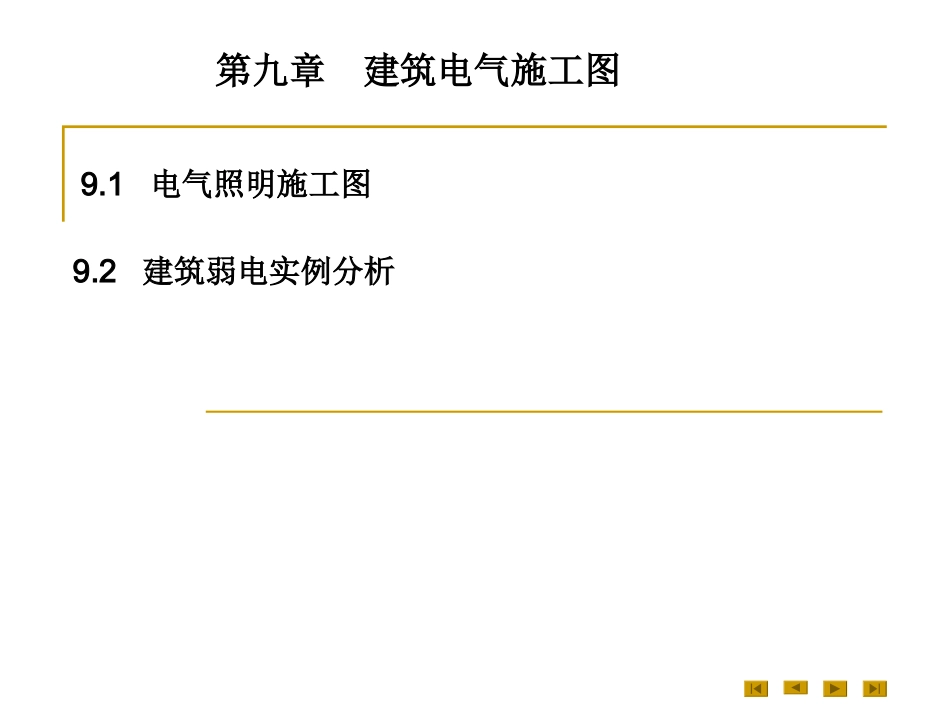

第九章建筑电气施工图9.1电气照明施工图9.2建筑弱电实例分析9.1电气照明施工图9.1.1电气照明概略图(系统图)*描述整个建筑物照明设备的供配电基本情况；*描述主要照明元器件的特征参数等。1.主要任务*各照明配电装置的编号与型号；*各配电装置上所用控制开关、保护电器的型号与规格；*导线型号、规格及敷设方式；*各照明干线上的安装容量、功率因数等。2.标明的内容：参见图9.1.1，p177。9.1.2电气照明平面布置图*安装施工技术人员要依它来进行照明电气设备的具体安装与调试等施工工作。*照明电气设备的使用人员和维修人员，也是依靠它进行日后的维护及更换设备的工作。1.主要任务*照明电源进线及照明配电装置的位置；*照明设备等各种电气设备的型号、规格与具体位置；*照明供电线路的走向、照明导线的型号、规格及相应的照明导线敷设安装方式。2.标明的内容：参见图9.1.2，p178。注：照明线路、照明设备等用粗实线和相应符号表示；导线根数用短斜线表示，两根线可省略不画。9.1.3电气照明施工图规定符号1电气照明施工图图形符号在照明工程施工图上采用规定的图形符号来表示一个设备或一种概念。见附录D,p191。2电气照明施工图文字符号(1)基本文字符号表示电气设备、电气元器件、电气线路的名称和特性，有单、双字母之分。双字母前字母：表示种类后字母：电气元器件英文首字母，表示功能参见表9.1.1，p168（2）辅助文字符号（见表9.1.2）表示电气设备、电气装置、电气元器件及电气线路的功能，状态和特征等内容设备名称的英文缩写字母，一般采用大写字母来表示。（3）特殊文字符号（见表9.1.3）有特殊用途的端子或电气导线的专用的文字符号9.1.4电气照明施工图常用标注方法1.常用导线与电缆的表示方法（见表9.1.4）*种类：裸绞线（高低压架空配电线路、配电室）；绝缘导线（照明配电箱后）；电力电缆（照明配电箱前）。铜绞线(TJ)、铝绞线(LJ)、钢芯铝绞线(LGJ)矩形硬铜母线(TMY)、矩形硬铝母线(LMY)等。#裸绞线#绝缘导线的一般型号表示为：B[1][2]（见附录C）其中各符号的含义为：B-绝缘布线；[1]-线芯材料：L为铝芯，铜芯不表示；[2]-绝缘材料：塑料V、橡胶X、氯丁橡胶F、塑料护套VV。#电缆的型号：由排列字母和数字组合来表示。电缆型号字母及含义，见表9.1.52.照明线路的一般标注方法包括电气照明线路的功能、型号、规格、导线敷设方式及导线的敷设部位等工程信息。见表9.1.6WL1-BV-(3×4)-PVC25WC例：照明线路1号塑料铜芯绝缘线3根每根截面积4mm2穿直径25mm聚氯乙烯硬质电线管暗敷设墙内绝缘导线的一般标注方法为：hgfeba)(a—线路编号或功能等；b—导线型号（也有时在b前加注额定电压V)e—导线根数；f—导线横截面面积、若不同应分开标注；fg—导线敷设方式；h—导线敷设位置。3.用电设备的一般标注方法包括电气设备的编号、型号、规格等内容例1：14YR/30含义：14号绕线式异步电动机，额定功率30kW例2：10200850.8含义：第10号电动机、额定功率为85KW、自动开关脱扣器的电流为200A、安装标高为0.8m照明开关与熔断器标注形式为：a－b－c/i各符号含义：a－设备编号；b－设备型号；c－额定电流A；i－整定电流A。例1：2-DZ10-100/602号照明开关开关设计序号10的装置式自动空气开关开关额定电流开关脱钩器的整定电流例2：DZ5-50/154BVV(34)-WS4号照明开关型号为DZ5自动空气开关铜芯塑料绝缘塑料护套导线沿墙明敷设照明常用开关插座习惯文字符号，见表9.1.74.照明器具的一般标注方法（表9.1.4、表9.1.8）cdLa-bfe灯具类型的b、光源种类L、安装方式fCS340IN2L4例：含义：有4盏花灯，每盏灯内有2个40W的白炽灯，安装高度3米，采用链吊式方法进行安装9.1.5电气照明施工图识读的一般要求和方法1.电气照明施工图识读的一般要求一般民宅或小容量电力系统，常常是将动力与照明合为一个配电箱供电的；审核批准后就立即生效，工程技术文件、具有一定的法律效力，任何违背工程施工图纸导致的经济损失，工程施工技术人员负有法律责任。2.电气照明施工图识读的一般方法工程说明→内外电总平面图→照明概略图→电气照明设备平面布置图→电路图→接线图→详图（1）识读目录和...
