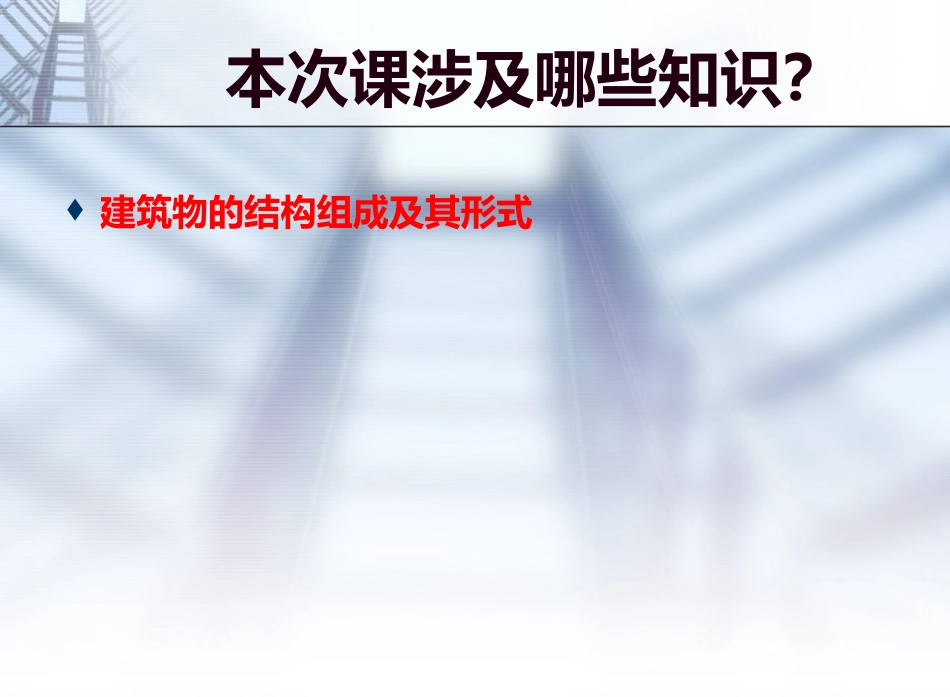

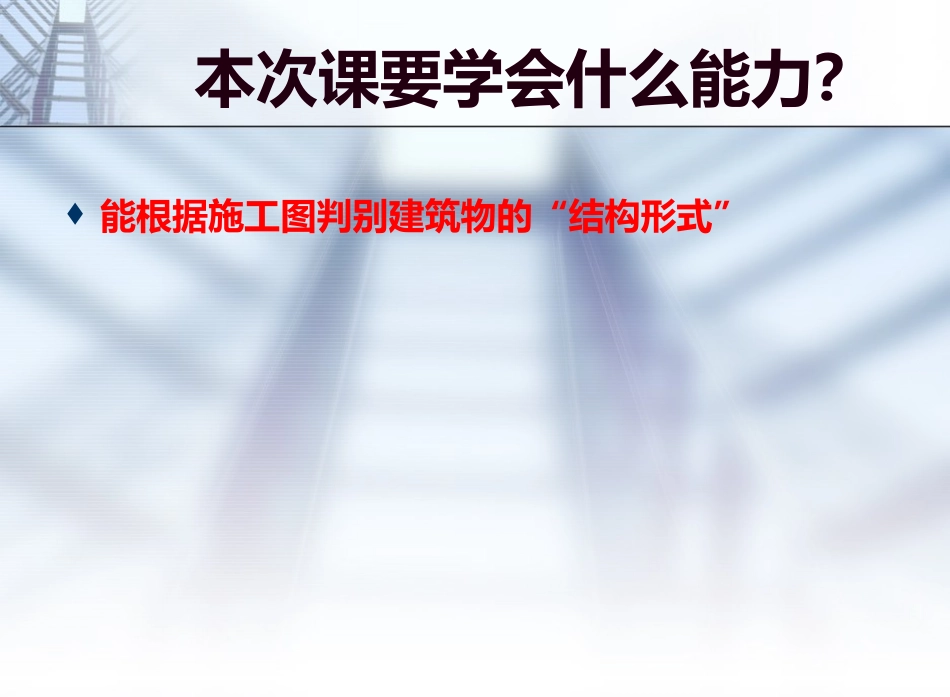

建筑工程施工图的初识——第二部分本次课要学会什么能力？能根据施工图判别建筑物的“结构形式”本次课涉及哪些知识？建筑物的结构组成及其形式建筑物为什么能“屹立不倒”？建筑物为什么能“屹立不倒”？建筑物的结构组成：所有的建（构）筑物，均是由不同的结构构件（基础、墙体、梁、板、柱等），通过适当的方式连接在一起，形成支撑建筑物的主体（或“骨架”），再辅以其它构配件（如门、窗等）,最后组成完整的建筑物。建筑物的主体结构（骨架），支撑起整个建筑物，将建筑物的自重及所有施加在建筑物上的荷载（人、设备、风、地震等），通过构成骨架的构件传递到地基中。经常听到的对建筑物“结构形式”的描述？钢筋混凝土结构钢结构砌体结构构成建筑物主体（骨架）的材料是什么？经常听到的对建筑物“结构形式”的描述？框架结构排架结构框、排架结构构成建筑物主体（骨架）的构件（梁、板、柱）之间是如何连接的？“结构形式”的含义？钢筋混凝土框架结构建筑物主体结构构件所用材料建筑物主体结构构件间连接方式建筑物的结构形式主体结构构件间的连接方式之一——“刚性连接”？连接在一起的两个构件相互限制对方的变形和位移。如：整体浇筑在一起的梁和柱间即为“刚接”。梁与柱刚性连接梁与柱刚性连接主体结构构件间的连接方式之一——“柔性连接”？连接在一起的两个构件，在整个结构安全容许的前提下（即变形不至于引起整个结构的倒塌等），能够允许对方产生一定的位移和变形。如：屋面梁搁置在柱顶，允许“转动”，但不允许位移，即“柔性”连接或称“铰接”。如何由构件间连接方式判断“结构形式”？主要承重构件间“刚性”连接屋面承重构件与柱顶“柔性”连接上述两种形式相结合框架结构排架结构框、排架结构判断建筑物结构形式需考虑的内容有哪些？结构构件所采用材料结构构件间的连接方式钢筋混凝土、钢材等刚性连接、铰接等建筑物的结构形式钢筋混凝土框架结构、排架结构等如何通过识读图纸判断建筑物的结构形式？1.识读“建筑剖面图”——观察构件连接方式。12F3FEDCEDCBABA1234“屋面梁”搁置在柱顶，即梁与柱“柔性”连接结论：“排架”结构主要承重构件：柱、屋面梁、屋面板。如何通过识读图纸判断建筑物的结构形式？2.识读“结构首页图”——确定承重构件采用材料。从“结构用材料”说明确认：钢筋混凝土结构如何通过识读图纸判断建筑物的结构形式？3.确认建筑物的结构形式。钢筋混凝土结构“排架”结构钢筋混凝土排架结构制造材料连接方式试试看——识读图纸判断建筑物的结构形式1.请阅读某单层工业厂房图纸，判断其结构形式。2.请阅读某办公楼图纸，判断其结构形式。
