建筑施工图剖面图很实用VIP免费

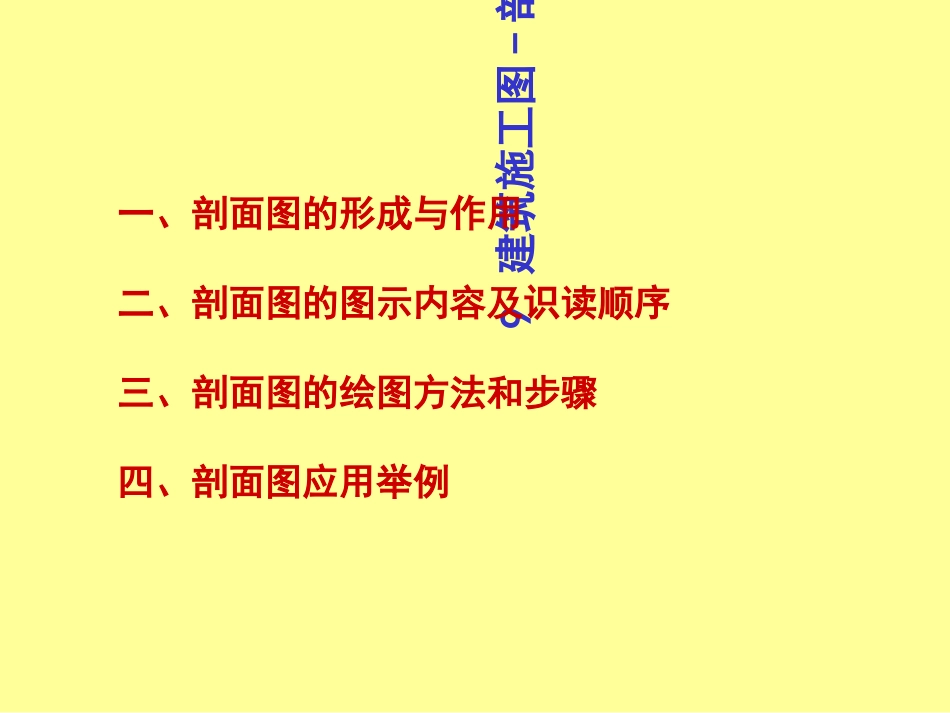

建筑施工图剖面图很实用_第1页
1/19

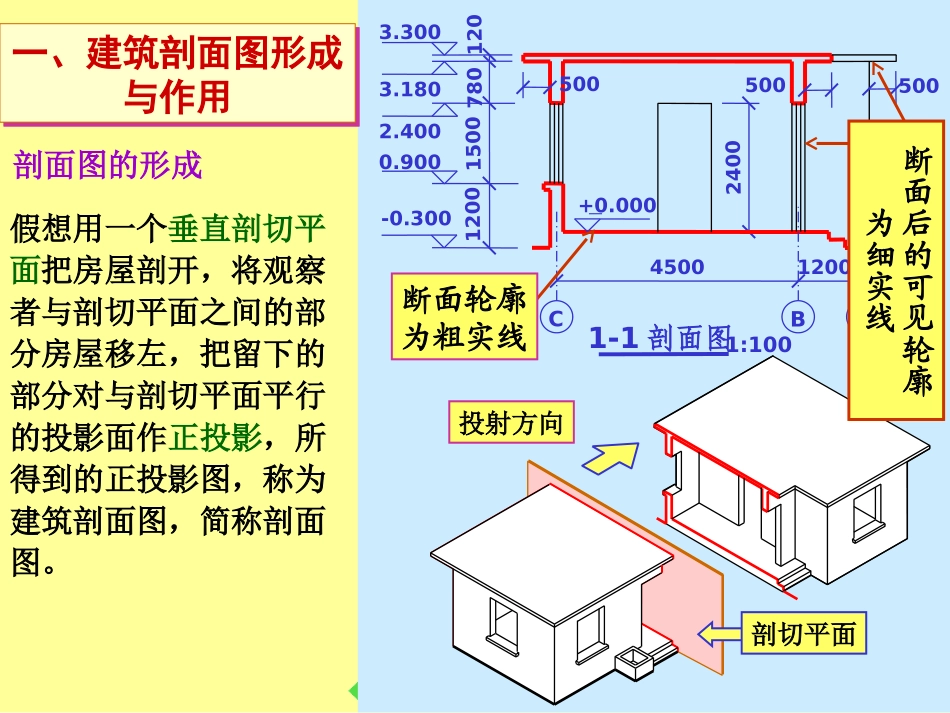

建筑施工图剖面图很实用_第2页
2/19

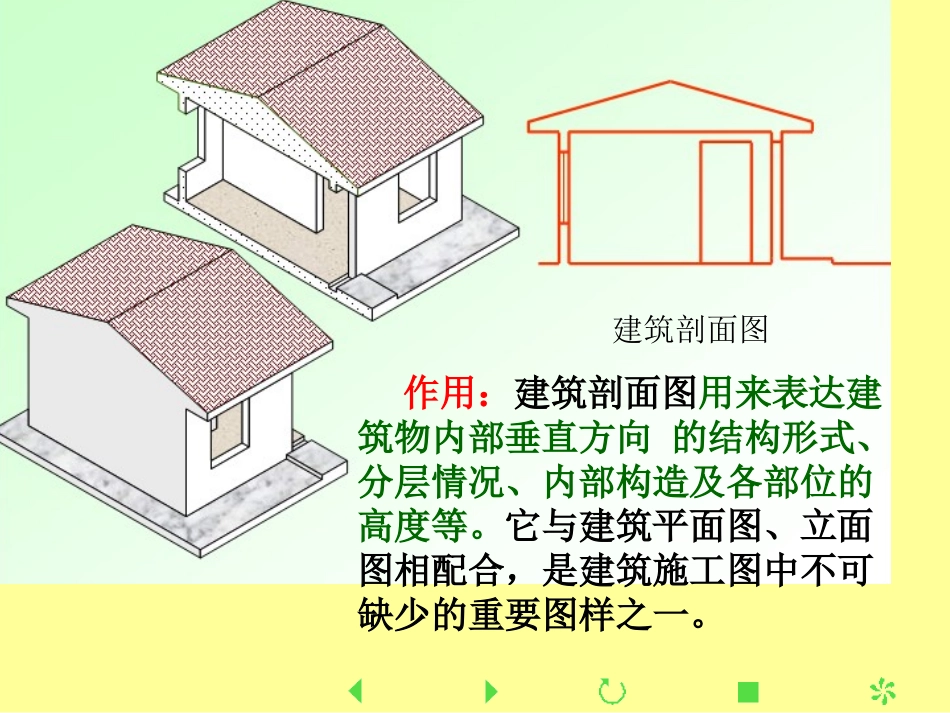

建筑施工图剖面图很实用_第3页
3/19
9建筑施工图-剖面图一、剖面图的形成与作用二、剖面图的图示内容及识读顺序三、剖面图的绘图方法和步骤四、剖面图应用举例建筑剖面图的形成剖切平面一、建筑剖面图形成与作用一、建筑剖面图形成与作用剖面图的形成1-1剖面图1:10045001200240012001500780120CBA500500500投射方向-0.3000.9003.3002.4003.180+0.000断面轮廓为粗实线断面后的可见轮廓为细实线假想用一个垂直剖切平面把房屋剖开,将观察者与剖切平面之间的部分房屋移左,把留下的部分对与剖切平面平行的投影面作正投影,所得到的正投影图,称为建筑剖面图,简称剖面图。建筑剖面图作用:建筑剖面图用来表达建筑物内部垂直方向的结构形式、分层情况、内部构造及各部位的高度等。它与建筑平面图、立面图相配合,是建筑施工图中不可缺少的重要图样之一。剖面图的剖切位置:在内部结构和构造比较复杂或有代表性的部位。剖面图的数量:根据房屋的复杂程度和施工实际需要而定。两层以上的楼房一般至少要有一个楼梯间的剖面图。剖面图的剖切位置和剖视方向,可以从底层平面图找到。1、定位轴线在剖面图中,一般只标出图两端的轴线及编号,其编号应与平面图一致。2、剖面图中的图线粗实线——剖到的墙身、楼板、屋面板、楼梯段、楼梯平台等轮廓线。中粗实线——未剖切到但可见的门窗洞、楼梯段、楼梯扶手和内外墙的轮廓线。细实线——门、窗扇及其分格线、水斗及雨水管等。还有尺寸线、尺寸界线、引出线和标高符号。1.4倍的特粗实线——室内外地坪线3、画法规定(如门窗应按标准规定的图例画出)4、立面图中的尺寸标注二、剖面图的图示内容及识读顺序建筑剖面图中,必须标注垂直尺寸和标高。外墙的高度尺寸一般也注三道:最外侧一道为室外地面以上的总高尺寸;中间一道为层高尺寸,即底层地面到二层楼面、各层楼面到上一层楼面、顶层楼面到檐口处的屋面等,同时还注明室内外地面的高差尺寸;里面一道为门、窗洞及洞间墙的高度尺寸。此外,还应标注某些尺寸,如室内门窗洞、窗台的高度及有些不另画详图的构配件尺寸等。剖面图上两轴线间的尺寸也必须注出。在建筑剖面图上,室内外地面、楼面、楼梯平台面、屋顶檐口顶面都应注明建筑标高。某些梁的底面、雨篷底面等应注明结构标高。剖面图可按该顺序识读:1、图名、比例;2、定位轴线及其尺寸;3、剖切到的屋面(包括隔热层及吊顶)、楼面、室内外地面(包括台阶、明沟及散水等),剖切到的内外墙身及其门、窗(包括过梁、圈梁、防潮层、女儿墙及压顶),剖切到的各种承重梁和联系梁、楼梯梯段及楼梯平台、雨篷及雨篷梁、阳台、走廊等;4、未剖切到的可见部分,如可见的楼梯梯段、栏杆扶手、走廊端头的窗;可见的梁、柱,可见的水斗和雨水管,可见的踢脚和室内的各种装饰等;5、垂直方向的尺寸及标高;6、详图索引符号;7、施工说明等。在剖面图中一般不画材料图例符号,被剖切平面剖切到的墙、梁、板等轮廓线用粗实线表示,没有被剖切到但可见的部分用细实线表示,被剖切断的钢筋混凝土梁、板涂黑。但宜画出楼地面、屋面的面层线。补充:三、剖面图的绘图方法和步骤1、根据进深尺寸,画出墙身的定位轴线;根据标高尺寸定出室内外地坪线、各楼面、屋面及女儿墙的高度位置2、画出墙身、楼面、屋面轮廓3、定门窗和楼梯位置,画出梯段、台阶、阳台、雨篷、烟道等4、检查无误后,擦去多余作图线,按图线层次描深。画材料图例,注写标高、尺寸、图名、比例及文字说明四、剖面图应用举例:(一)楼梯的平面图与剖面图四、应用举例:(二)建筑平面图与剖面图
