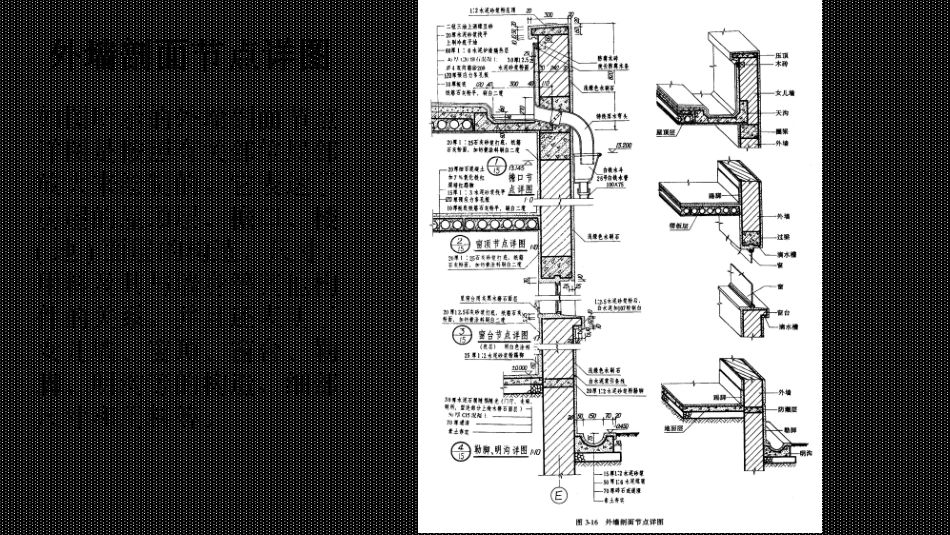

建筑施工图之详图建筑施工图之详图建筑详图是建筑细部的施工图。因为建筑平、立、剖面图一般采用较小的比例，因而某些建筑构配件(如门、窗、楼梯、阳台、各种装饰等)和某些建筑剖面节点(如檐口、窗台、明沟以及楼地面层和屋顶层等)的详细构造(包括式样、层次、做法、用料和详细尺寸等)都无法表达清楚。根据施工需要，必须另外绘制比例较大（1:20、1:10、1:5、1:2、1:1等）的图样，将其形状、大小、材料和做法，按正投影图画法，详细地表示出来的图样，才能表达清楚，这种图样称为建筑详图(包括建筑构配件详图和剖面节点详图)。简称详图。因此，建筑详图是建筑平、立、剖面图的补充。对于套用标准图或通用详图的建筑构配件和剖面节点，只要注明所套用图集的名称、编号或页次，则可不必再画详图。详图的特点，一是比例较大，二是图示详尽清楚,三是尺寸标注齐全。如图所示的外墙剖面节点详图是按照有关部位局部放大来绘制的。它表达了房屋的屋顶层、檐口、楼(地)面层的构造、尺寸、用料及其与墙身等其他构件的关系。并且还表明了女儿墙、窗顶、窗台、勒脚、明沟等的构造、细部尺寸和用料等。外墙剖面节点详图檐口剖面节点详图表示了该房屋的女儿墙(亦称包檐)外排水檐口的构造。从图中可以看出，该屋顶先铺设120mm厚的预应力钢筋混凝土多孔板和预制钢筋混凝土天沟，并将屋面板铺放成一定的排水坡度。然后在板上做40厚细石混凝土(内放钢筋网片)和60厚水泥炉渣隔热保温层，待水泥砂浆找平后，再做二毡三油的防水复盖层(图中所示的油毡的“收头”固定在统长的防腐木条上)；砖砌的女儿墙上的钢筋混凝土压顶是外侧厚60mm，内侧厚50mm，粉刷时压顶内侧的底面做有滴水槽口(有时做出滴水斜口)，以免雨水渗入下面的墙身。屋顶层底面用纸筋灰粉平后刷白两度。窗顶剖面节点详图主要表明了窗顶钢筋混凝土过梁处的做法。在过梁底的外侧也应粉出滴水槽(或滴水斜口)，使外墙面上的雨水直接滴到做有斜坡的窗台上。在图中还表明了楼面层的做法及其分层情况的说明。窗台剖面节点详图表明了砖砌窗台的做法。除了窗台底面也同样做出滴水槽口(或滴水斜口)外，窗台面的外侧还须向外粉成一定的斜坡，以利排水。勒脚、明沟剖面节点详图表明了外墙面的勒脚和明沟的做法。勒脚高度自室外整平地面算起为450mm。勒脚应选用防水和耐久性较好的粉刷材料粉成。离室内地面下35mm的墙身中设有60mm厚的钢筋混凝土防潮层，以隔离土壤中的水分和潮气从基础墙上升而侵蚀上面墙身。防潮层也可以由在墙身中铺放油毛毡来做成。此外，在详图中还表明了室内地面层和踢脚的做法。外墙剖面节点详图中还应说明内、外墙各部位墙面粉刷的用料、做法和颜色。在这些外墙剖面节点详图中省略了一些看得见的如屋面梁、楼面梁等的投影线。门窗详图在门、窗详图中，应有门、窗的立面图，并用细斜线画出门、窗扇的开启方向符号(两斜线的交点表示装门窗扇铰链的一侧；斜线为实线时表示向外开，为虚线时表示向内开)。门、窗立面图规定画它们的外立面图。立面图上标注的尺寸，第一道是窗框的外沿尺寸(有时还注上窗扇尺寸)；最外一道是洞口尺寸，也就是平面图和剖面图上所注的尺寸。门、窗详图都画有不同部位的局部剖面详图，以表示门、窗框和门、窗扇的断面形状、尺寸、材料及其相互间的构造关系，还应表示出门、窗框和四周(如过梁、窗台、墙身等)的构造关系。详图索引符号如中的粗实线表示剖切位置，细的引出线是表示剖视方向，引出线在粗线之右，表示向右观看；同理，引出线在粗线之下，表示向下观看，一般情况，水平剖切的观看方向相同于平面图，竖直剖切的相当于左侧面图。楼梯详图在楼层建筑物中，通常采用现浇或预制的钢筋混凝土楼梯，或者部分现浇、部分为预制构件相结合的楼梯。该招待所的楼梯梯段是采用现浇钢筋混凝土，两个梯段之间的楼梯休息平台采用120mm厚的预制预应力钢筋混凝土多孔板。楼梯详图主要表示楼梯的类型、结构形式以及梯段、栏杆扶手、防滑条、底层起步梯级等的详细构造方式、尺寸和用料。楼梯详图一般有楼梯平面图(或局部)、剖面图(或局部)和节点详图组成。一般楼梯的建筑详图和结构详图是分别绘制的，但是比较简单的楼...
