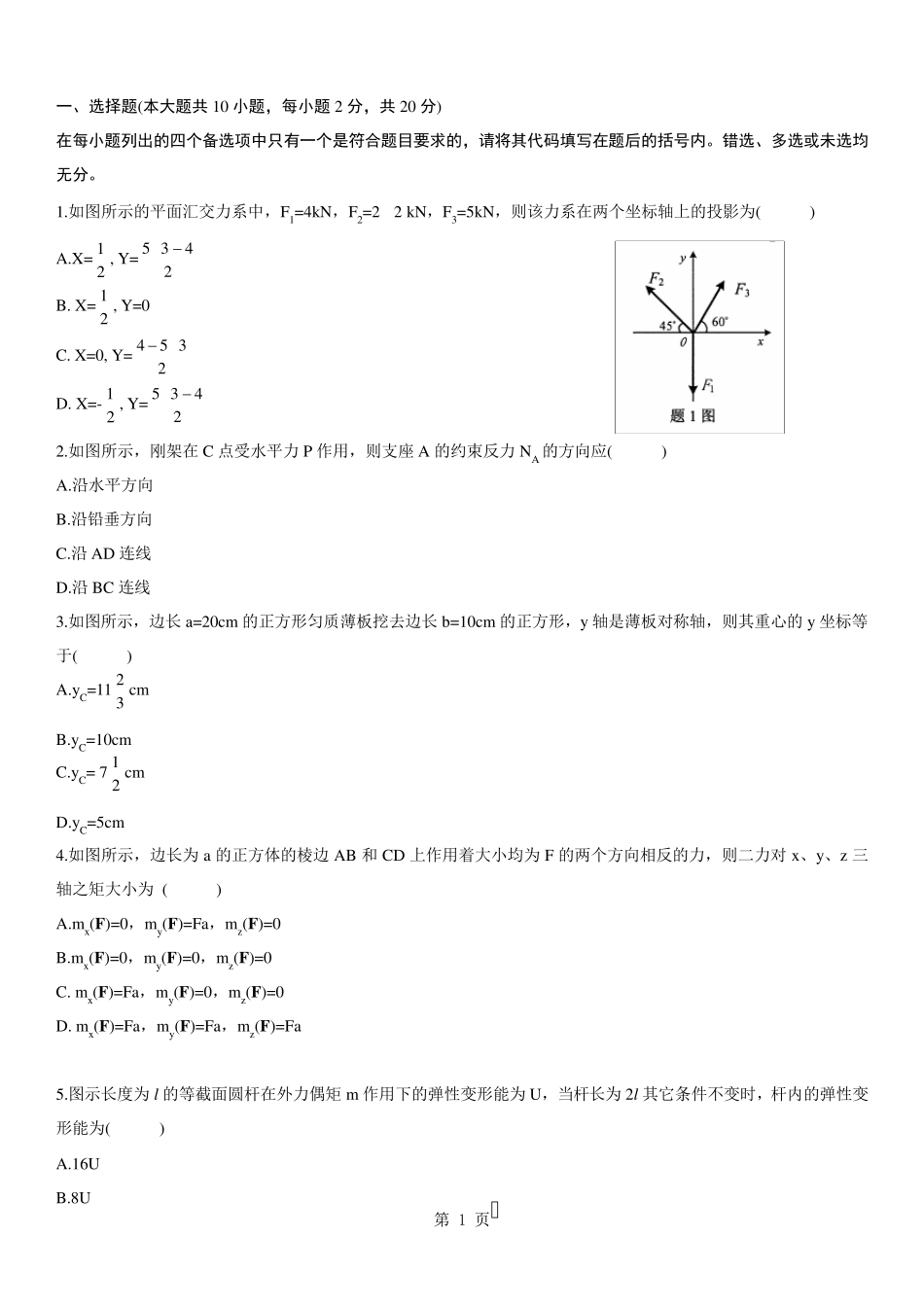

第 1 页 一、选择题(本大题共 10 小题，每小题 2 分，共 20 分) 在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。 1.如图所示的平面汇交力系中，F1=4kN，F2=22 kN，F3=5kN，则该力系在两个坐标轴上的投影为( ) A.X= 12, Y= 5 342 B. X= 12, Y=0 C. X=0, Y= 45 32 D. X=- 12, Y= 5 342 2.如图所示，刚架在C 点受水平力P 作用，则支座A 的约束反力NA 的方向应( ) A.沿水平方向 B.沿铅垂方向 C.沿AD 连线 D.沿BC 连线 3.如图所示，边长a=20cm 的正方形匀质薄板挖去边长b=10cm 的正方形，y 轴是薄板对称轴，则其重心的y 坐标等于( ) A.yC=11 23cm B.yC=10cm C.yC= 7 12cm D.yC=5cm 4.如图所示，边长为a 的正方体的棱边AB 和CD 上作用着大小均为F 的两个方向相反的力，则二力对x、y、z 三轴之矩大小为 ( ) A.mx(F)=0，my(F)=Fa，mz(F)=0 B.mx(F)=0，my(F)=0，mz(F)=0 C. mx(F)=Fa，my(F)=0，mz(F)=0 D. mx(F)=Fa，my(F)=Fa，mz(F)=Fa 5.图示长度为l 的等截面圆杆在外力偶矩 m 作用下的弹性变形能为U，当杆长为2l 其它条件不变时，杆内的弹性变形能为( ) A.16U B.8U 第 2 页 C.4U D.2U 6.图示结构为( ) A.静定结构 B.一次超静定结构 C.二次超静定结构 D.三次超静定结构 7.工程上，通常脆性材料的延伸率为( ) A. <5％ B.  <10％ C.  <50％ D.  <100％ 8.如图，若截面图形的 z 轴过形心，则该图形对 z 轴的( ) A.静矩不为零，惯性矩为零 B.静矩和惯性矩均为零 C.静矩和惯性矩均不为零 D.静矩为零，惯性矩不为零 9.图示结构，用积分法计算 AB 梁的位移时，梁的边界条件为( ) A.yA≠0 yB=0 B.yA≠0 yB≠0 C.yA=0 yB≠0 D.yA=0 yB=0 10.图示为材料和尺寸相同的两个杆件，它们受到高度分别为h 和 2 办的重量 Q 的自由落体的冲击，杆 1 的动荷系数 Kd1 和杆 2 的动荷系数 Kd2 应为( ) A.Kd2>Kd1 B.Kd1=1 C.Kd2=1 D.Kd2
