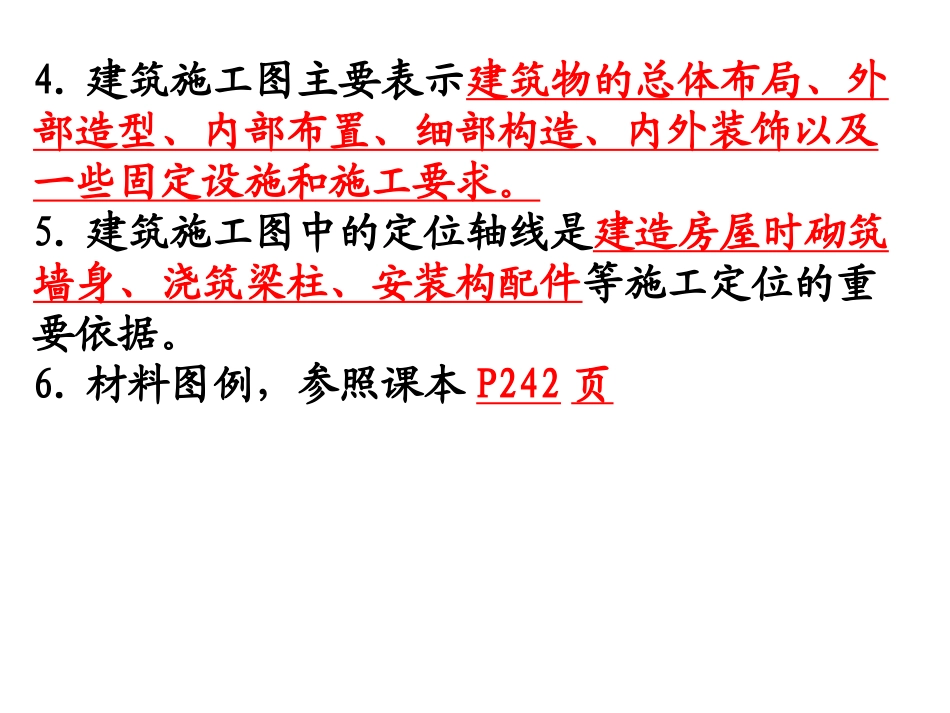

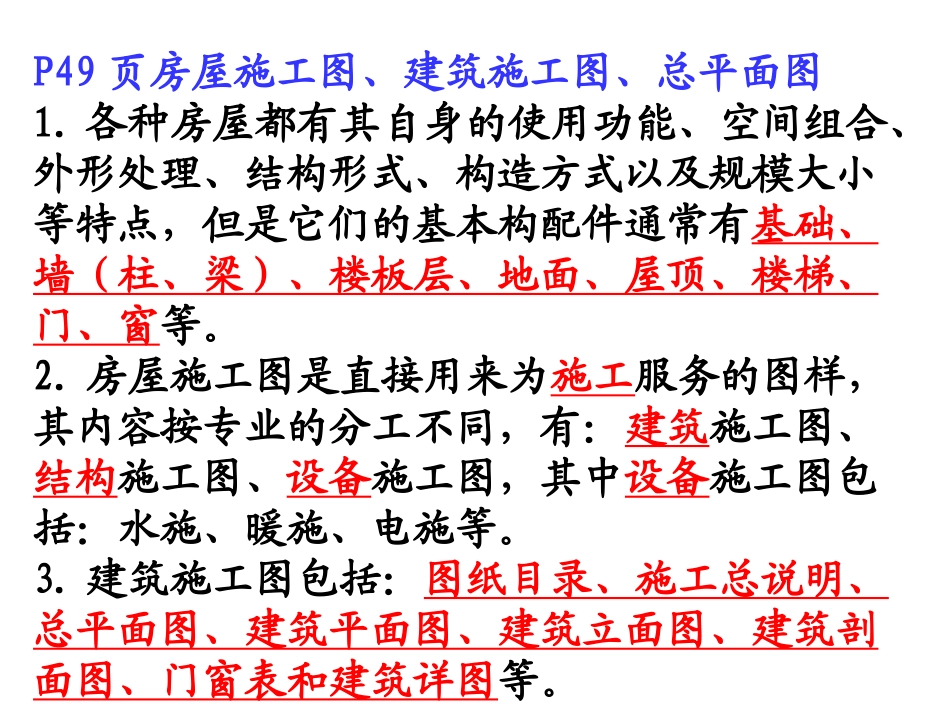

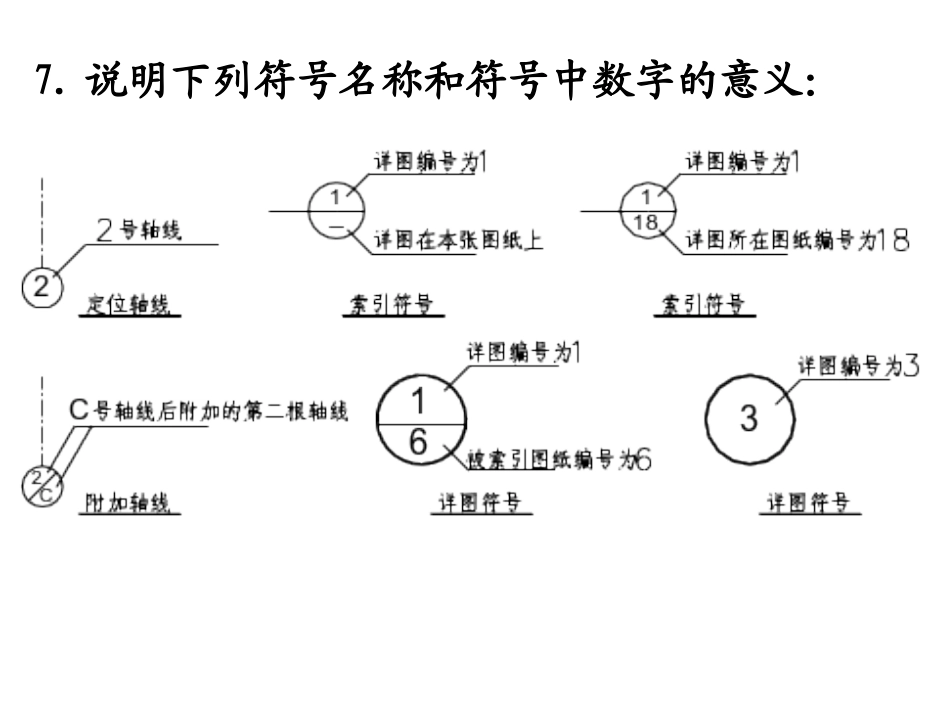

P49页房屋施工图、建筑施工图、总平面图1.各种房屋都有其自身的使用功能、空间组合、外形处理、结构形式、构造方式以及规模大小等特点，但是它们的基本构配件通常有基础、墙（柱、梁）、楼板层、地面、屋顶、楼梯、门、窗等。2.房屋施工图是直接用来为施工服务的图样，其内容按专业的分工不同，有：建筑施工图、结构施工图、设备施工图，其中设备施工图包括：水施、暖施、电施等。3.建筑施工图包括：图纸目录、施工总说明、总平面图、建筑平面图、建筑立面图、建筑剖面图、门窗表和建筑详图等。4.建筑施工图主要表示建筑物的总体布局、外部造型、内部布置、细部构造、内外装饰以及一些固定设施和施工要求。5.建筑施工图中的定位轴线是建造房屋时砌筑墙身、浇筑梁柱、安装构配件等施工定位的重要依据。6.材料图例，参照课本P242页7.说明下列符号名称和符号中数字的意义：8.标高是标注建筑物高度的一种尺寸形式。标高有绝对标高和相对标高之分外，还有建筑标高和结构标高之别。9.标高数字是以米为单位。绝对标高是以青岛附件黄海的平均海平面为零点；结构标高是构件不包括粉刷层的毛面标高。10.在索引符号和详图符号中，索引符号的圆及水平直径应以细实线绘制，圆的直径为10mm；详图符号的圆应以粗实线绘制，直径为14mm。11.建筑总平面图是关于新建房屋在基地范围内的水平投影图，它表明了新建房屋的平面形状、位置、朝向、新建房屋周围的建筑、道路、绿化的布置以及有关的地形、地貌、绝对标高等。12.建筑总平面图一般采用1:500、1:1000、1:2000的比例。教材图4.23中带指北方向的符号称为风向频率玫瑰图，实线表示全年风向频率，虚线表示6、7、8三个月统计的夏季风向频率。13.图4.23中新建房屋的定位是以小区最南面的原有住宅为依据，尺寸是以米为单位。图中所注的室内、外标高是绝对标高，室内外高差为0.45米。14.图4.24所示的总平面图中的新建机修车间是以它的三个角点的测量坐标来定位的。P50页建筑平面图1.建筑平面图（除了屋顶平面图之外）是用一个人假想的水平剖切面，在房屋的窗台上方剖开整栋房屋，移去剖切面上方部分后的水平剖面图。它反映了建筑物的平面形状、平面布置、墙的厚薄、门窗的大小与位置，以及其它建筑构配件等情况。2.五层楼的房屋一般应画出六张平面图。当其中二、三、四层平面布置相同，合用一张平面图的图名应该称为标准层平面图。建筑平面图中的尺寸除标高外，都是以mm为单位，标注的标高是相对于室内底层主要地面为正负零点的标高。3.图例名称：单层固定窗双扇双面弹簧门单扇门P51页建筑平面图2.定位轴线编号西侧由下至上：A、B、C、E东侧由下至上：A、B、D、E北侧由左至右：1、2、3、5南侧由左至右：1、2、4、5标高：厨房－0.020；卫生间－0.450；室外平台面－0.050；室外地坪－0.650。3.指北针名称客厅餐厅工作室厨房开间（m）6.03.33.62.4进深（m）4.24.25.13.3净宽（m）5.763.063.362.16净长（m）3.963.964.863.06净面积（m2）22.809612.117616.32966.60964.计算房间的开间、进深、净宽、净长和净面积。P52页建筑立面图1.建筑立面图是房屋各个方向的外墙面以及按投影方向可见的构配件的正投影图，它是用来反映房屋的体型和体貌、门窗形式和位置、墙面的装修材料和色调等的图样。2.(1)①～⑤立面图(2)标高从上到下分别为：6.300、5.800、5.400、3.900、2.400、0.900、±0.000、－0.500；其中阳台标高3.900，入口平台标高－0.050。5.把立面图表示的外墙面装修做法填入表内：名称檐部斜板面檐部竖立面外墙面阳台栏板窗台表明材料酱红色波纹瓦白色马赛克贴面浅黄色外墙涂料喷涂白色马赛克贴面白色马赛克贴面(4)按建筑立面图中各种图线的宽度要求，填写：立面图外轮廓线画粗实线b，室外地平线画特粗实线1.4b，凸出的墙面、屋檐、台阶、阳台、门窗洞等轮廓线画中实线0.5b，其余如门窗图例、墙面引条线、阳台的栏杆、装饰材料、水斗及雨水管、定位轴线圆圈、标高符号、说明引出线等画细实线0.25b。P53页建筑剖面图1.建筑剖面图是房屋的竖直剖面图，它主要用于反映房屋内部垂直方向的尺寸、分层情况与层高、门窗洞口与窗台的高度以及简要的结构形式和构造方...
