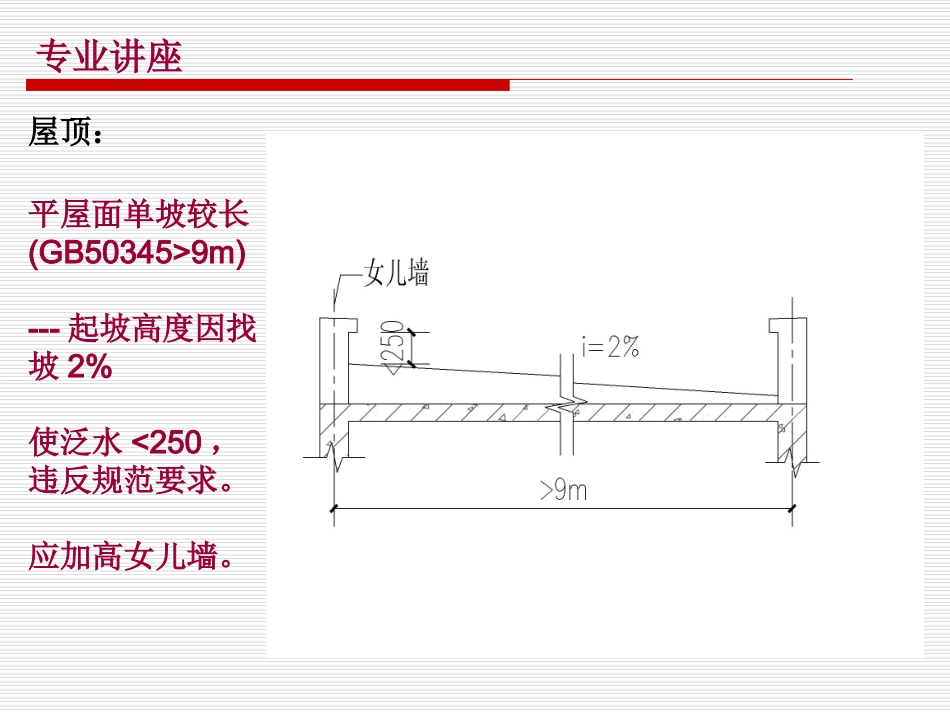

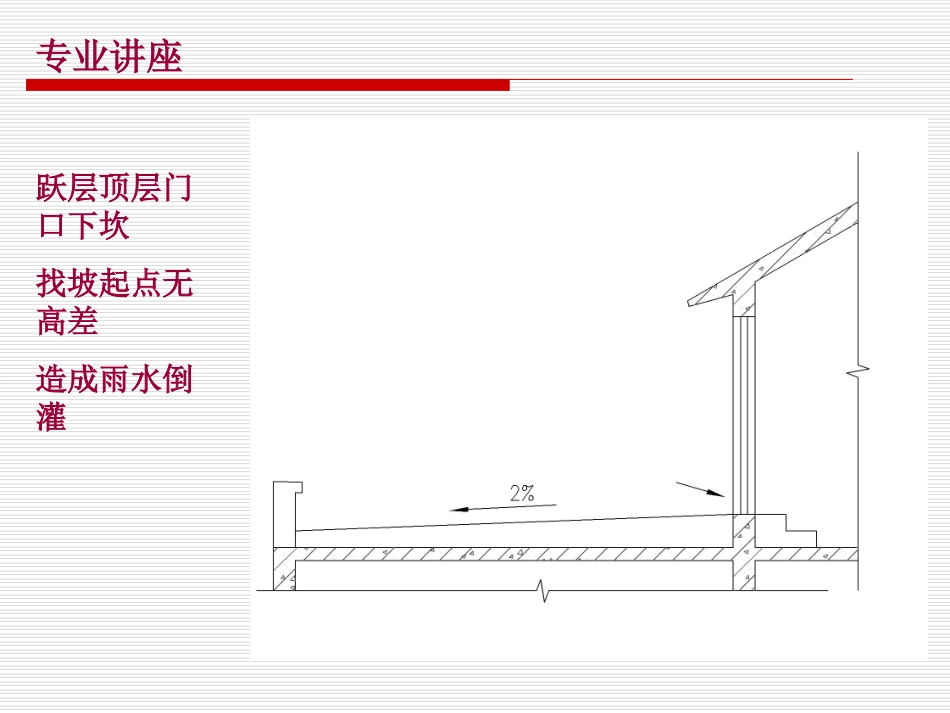

建筑专业施工图设计常见缺陷专业讲座屋顶：平屋面单坡较长(GB50345>9m)---起坡高度因找坡2%使泛水<250，违反规范要求。应加高女儿墙。专业讲座跃层顶层门口下坎找坡起点无高差造成雨水倒灌专业讲座专业讲座---当女儿墙材料采用陶粒砌块时，因抹灰层面开裂，雨水从裂缝渗入，绕过卷材收头，发生渗水。应将卷材收头，收在墙体结构面上。---同上，当女儿墙有保温时，应将卷材收头收在结构面，不应收在保温层上。---当使用SBS防水时应采用冷粘法，防止热融时烤焦下层苯板。---内、外排水雨水口与烟道、墙角等距离尺寸小，造成施工卷材翻边困难，影响质量而漏水。专业讲座---屋顶设计装饰棚架时，只注明“由厂家设计安装”未设计安装节点防水处理。造成安装时临时处理，打漏屋面防水或女儿墙防水。---屋面凸出的管廊等顶盖未做翻檐或挑檐，使顶部雨水沿墙流下，当墙有裂缝时漏入内部，因管廊内无防水而漏入顶层室内。---屋顶有退台时，下层出屋面烟风道、透气管周边4m内有窗，高度也未超过窗上口600高，造成向该户倒风，无法开窗。---屋顶平台雨水排出口两户合用一根时，一户雨水要流入另一邻户范围，造成邻里矛盾。---坡檐时应加排水口及内侧防水涂料。专业讲座楼梯与梁柱关系：---横梁线碰踏步，踏步有效宽度减少。---平台柱支休息平台梁柱边凸入室内半高。专业讲座框架---当踏步避开梁边，其间隙上下穿通，由地下转到首层共用一个楼梯间时，由隔墙和乙级防火门分隔，而缝隙的存在无法达到防火分隔的要求。专业讲座---卫生间当梁为宽梁时布置在梁边洁具下水碰梁。专业讲座隔墙与梁柱关系---当隔墙沿柱皮砌筑时。当墙较薄，柱较大时，可能出现梁墙间窄缝，不便抹灰。专业讲座门窗开扇过大---过重开启不便。---一步阳台出挑较少，开扇碰栏杆，开不全90度。窗高度在卫生间上口碰管道。窗开扇与空调外机不对应，空调外机出不去，工人安装便。专业讲座---走廊上的防火门，穿防火墙的管道均走在防火门上坎墙洞，造成无法封堵。---玻璃幕墙分格与内隔墙无法对应。专业讲座防火卷帘上横墙尺寸不够---未考虑设备安装，与管道碰---卷筒占位后影响门洞高度卷帘与柱帽碰卫生间门内开碰洁具，开不完全90度侧面有玻璃开扇的凸窗不宜小于500宽，开扇小时空调外机无法穿过安装专业讲座墙身---外墙上留洞(消火栓、电箱……等)造成箱内结露、箱背墙太薄而墙面开裂。---防潮层在室内多标高时，在有高差立墙处应抹防水砂浆。---空调外机穿墙孔高于空调内机底标高时，造成冷凝水倒流室内。专业讲座---烟、风道插入口与管道矛盾造成风机管无法接入。---扶壁烟筒地下锅炉房在山墙，侧墙加扶壁烟筒时，不宜用钢筋砼及内衬砌，蒸汽渗透影响室内，出现湿渍、水珠。专业讲座---空调外机当三面封闭，两台上下布置，前面为美观，加百叶时，造成散热不利而“死机”。天越热越严重。---如右图，窗边无墙空调外机打孔无路，只能窗下墙打孔，或在玻璃上打孔，使室内环境极不美观。专业讲座内墙分户墙当两户为对称关系时(一般卧室对卧室)，双人床对称布置，电插座盒也是位置相对。施工时在墙上留一个通孔，此处因发生声音衍射，使分户隔墙隔声性能衰减3～6分贝，使分户墙隔声不达标。专业讲座当首层挑阳台(或空调板)室内外高差较小时，使回填土无法夯实，外保温和散水亦无法施工。专业讲座人防地下室---因窗井未做保温，也未做防水，当窗井下有房间时，内表面发生结露或漏水。---人防门外深度尺寸不是门宽加400，(当有凸出柱帽及梁等)造成门扇开不全90度。---砖砌地坑或砖砌沟壁在填土中防水不佳，造成填土层沧水向周边墙体渗水。---电梯井道下做人员通过或活动房间，造成地弹簧支座无法直通地下，违反电梯安装规范。---当利用地下坡道做设备安装通道时，净高尺寸不满足设备通过高度要求，造成设备安装困难。专业讲座
