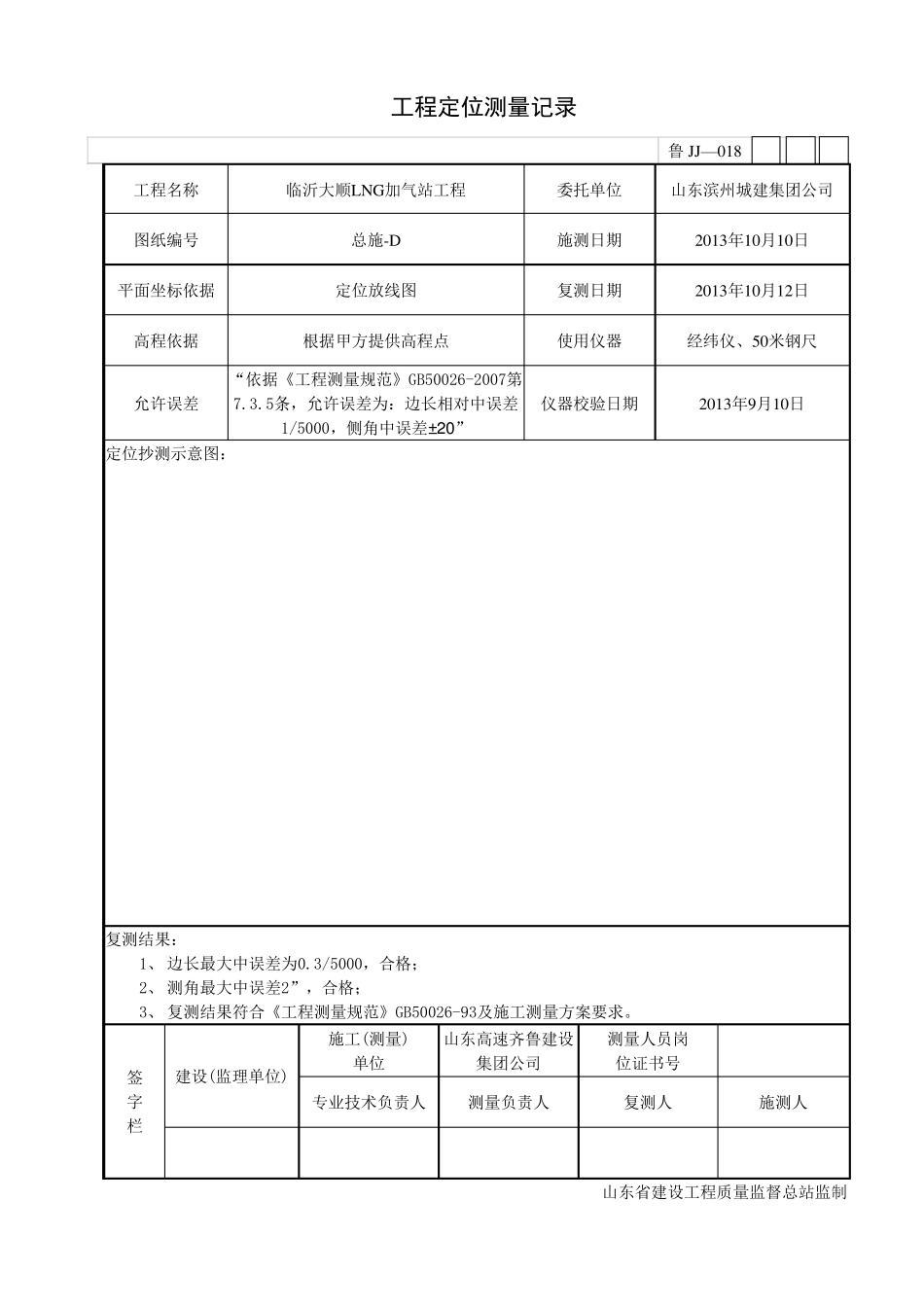

工程定位测量记录 鲁JJ—018 工程名称 临沂大顺LNG加气站工程 委托单位 山东滨州城建集团公司 图纸编号 总施-D 施测日期 2013年10月10日 平面坐标依据 定位放线图 复测日期 2013年10月12日 高程依据 根据甲方提供高程点 使用仪器 经纬仪、50米钢尺 允许误差 “依据《工程测量规范》GB50026-2007第7.3.5条，允许误差为：边长相对中误差1/5000，侧角中误差±20” 仪器校验日期 2013年9月10日 定位抄测示意图： 复测结果： 1、 边长最大中误差为0.3/5000，合格； 2、 测角最大中误差2”，合格； 3、 复测结果符合《工程测量规范》GB50026-93及施工测量方案要求。 签 字 栏 建设(监理单位) 施工(测量) 单位 山东高速齐鲁建设集团公司 测量人员岗 位证书号 专业技术负责人 测量负责人 复测人 施测人 山东省建设工程质量监督总站监制 工程定位测量记录 鲁JJ—018 工程名称 东营·理想之城二期四号地块17#楼 委托单位 山东高速齐鲁建设集团公司 图纸编号 总施-D 施测日期 2013年10月10日 平面坐标依据 城市坐标点A（414454.498,507638.070） 城市坐标点B（4144438.098,507638.070） 城市坐标点C（4144438.098,507690.170） 复测日期 2013年10月12日 高程依据 根据甲方提供高程点 使用仪器 全站仪 允许误差 “依据《工程测量规范》GB50026-2007第7.3.5条，允许误差为：边长相对中误差1/5000，侧角中误差±20” 仪器校验日期 2013年9月10日 定位抄测示意图： 复测结果： 1、 边长最大中误差为0.3/5000，合格； 2、 测角最大中误差2”，合格； 3、 复测结果符合《工程测量规范》GB50026-93及施工测量方案要求。 签 字 建设(监理单位) 施工(测量) 单位 山东高速齐鲁建设集团公司 测量人员岗 位证书号 栏 专业技术负责人 测量负责人 复测人 施测人 山东省建设工程质量监督总站监制 工程定位测量记录 鲁JJ—018 工程名称 东营·理想之城二期四号地块22#楼 委托单位 山东高速齐鲁建设集团公司 图纸编号 总施-D 施测日期 2013年10月10日 平面坐标依据 城市坐标点A（4144419.449,507644.477） 城市坐标点B（4144403.749,507644.477） 城市坐标点C（4144403.749,507696.877） 复测日期 2013年10月12日 高程依据 根据甲方提供高程点 使用仪器 全站仪 允许误差 “依据《工程测量规范》GB50026-2007第7.3.5条，允许误差为：边长相对中误差1/5000，侧...
