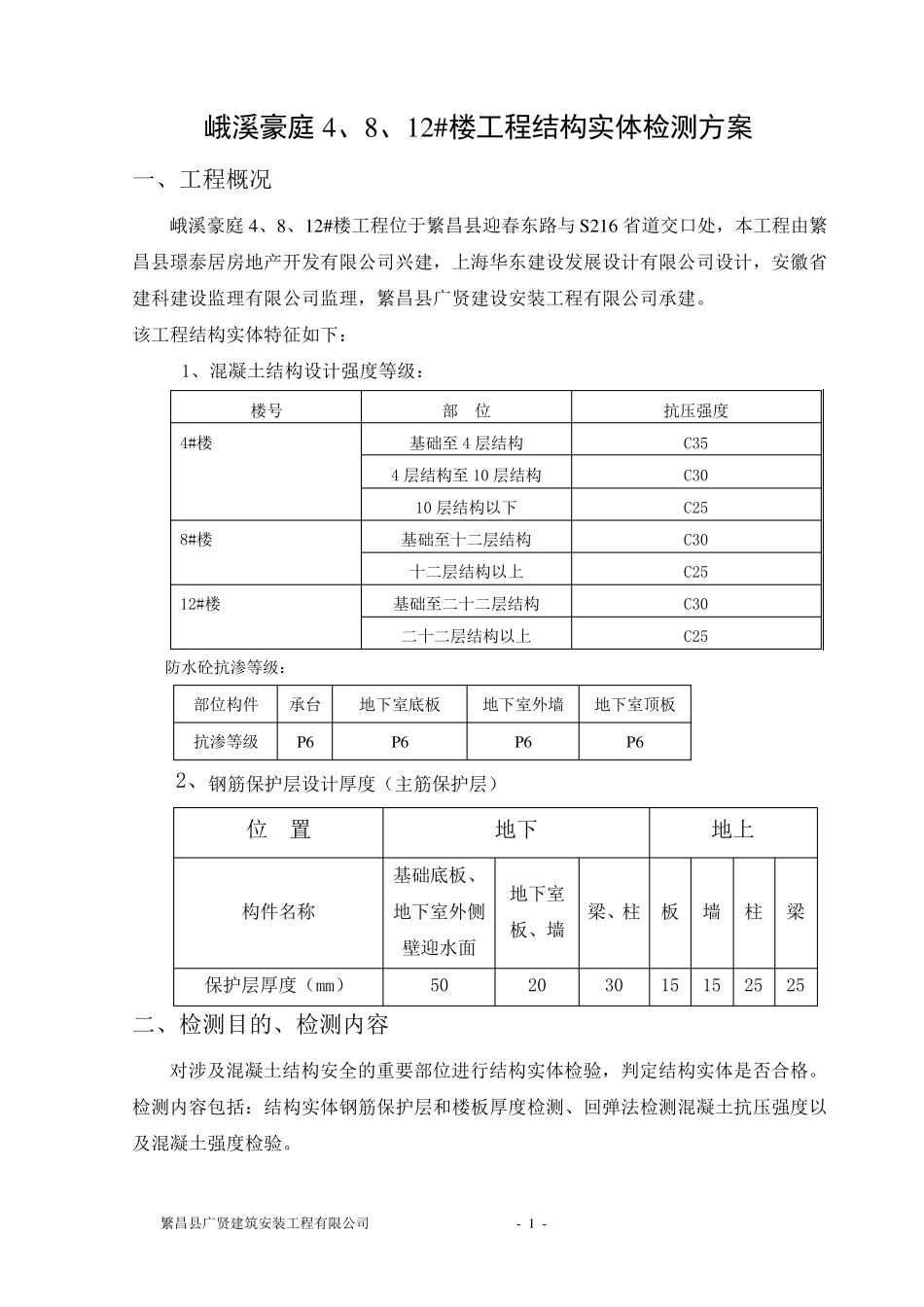

繁昌县广贤建筑安装工程有限公司 - 1 - 峨溪豪庭4、8、12#楼工程结构实体检测方案 一、工程概况 峨溪豪庭 4、8、12#楼工程位于繁昌县迎春东路与 S216 省道交口处，本工程由繁昌县璟泰居房地产开发有限公司兴建，上海华东建设发展设计有限公司设计，安徽省建科建设监理有限公司监理，繁昌县广贤建设安装工程有限公司承建。 该工程结构实体特征如下： 1、混凝土结构设计强度等级： 楼号 部 位 抗压强度 4#楼 基础至 4 层结构 C35 4 层结构至 10 层结构 C30 10 层结构以下 C25 8#楼 基础至十二层结构 C30 十二层结构以上 C25 12#楼 基础至二十二层结构 C30 二十二层结构以上 C25 防水砼抗渗等级： 部位构件 承台 地下室底板 地下室外墙 地下室顶板 抗渗等级 P6 P6 P6 P6 2、钢筋保护层设计厚度（主筋保护层） 位 置 地下 地上 构件名称 基础底板、地下室外侧壁迎水面 地下室板、墙 梁、柱 板 墙 柱 梁 保护层厚度（mm） 50 20 30 15 15 25 25 二、检测目的、检测内容 对涉及混凝土结构安全的重要部位进行结构实体检验，判定结构实体是否合格。检测内容包括：结构实体钢筋保护层和楼板厚度检测、回弹法检测混凝土抗压强度以及混凝土强度检验。 繁昌县广贤建筑安装工程有限公司 - 2 - 三、具体检测项目 （一）结构实体钢筋保护层厚度检测 1、检测依据 此次检测方案主要依据以下文件和规范进行： 1.1 上海华东建设发展设计有限公司设计的本项目的全套施工图纸； 1.2 工程施工资料； 1.3 中华人民共和国国家标准《混凝土结构工程施工质量验收规范》GB50204-2002(附录E)。 2、主要仪器设备 2.1 仪器：采用合格的钢筋位置测定仪； 2.2 仪器的技术要求： A. 仪器须具有产品合格证，并具有定期校验的计量检定证书； B. 当钢筋保护层厚度不大于50m m 时，检测误差不应大于±1m m 。 3、检测前准备 3.1 检测前应收集下列资料： a) 工程名称及设计、施工、监理和建设单位名称； b) 检测部位的钢筋品种、牌号、设计规格、设计保护层厚度、结构中是否有预留管道、金属预埋件等； c) 检测对象的设计图纸，确定混凝土中是否含有铁磁性物质，必要的混凝土工程施工记录； 4、现场检测 4.1 抽样数量 4.1.1 钢筋保护层厚度检验的结构部位和构件数量，应符合下列要求: a) 钢筋保护层厚度检验的结构部位，应由监理（建设）、施工等各 方根 据 结构...
