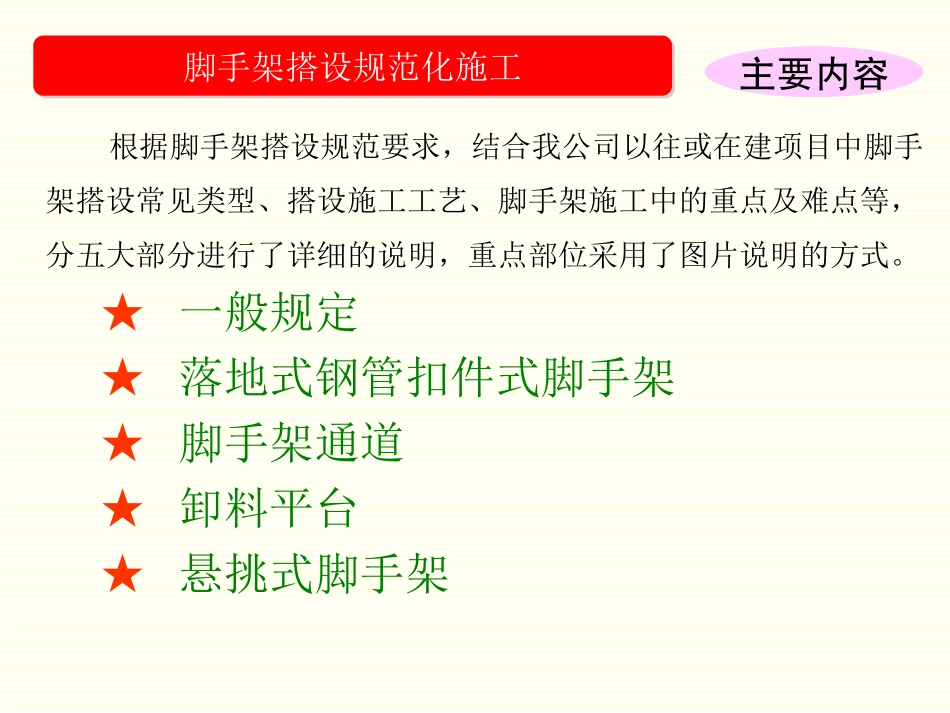

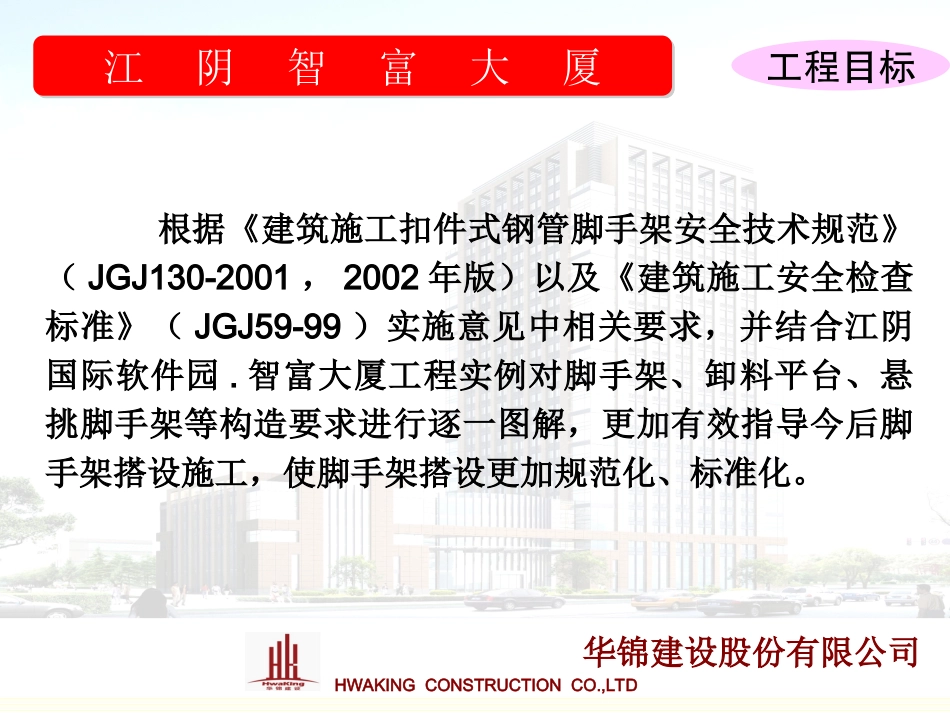

脚手架搭设规范化施工图解江阴智富大厦江阴智富大厦工程目标根据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001，2002年版）以及《建筑施工安全检查标准》（JGJ59-99）实施意见中相关要求，并结合江阴国际软件园.智富大厦工程实例对脚手架、卸料平台、悬挑脚手架等构造要求进行逐一图解，更加有效指导今后脚手架搭设施工，使脚手架搭设更加规范化、标准化。华锦建设股份有限公司HWAKINGCONSTRUCTIONCO.,LTD脚手架搭设规范化施工脚手架搭设规范化施工根据脚手架搭设规范要求，结合我公司以往或在建项目中脚手架搭设常见类型、搭设施工工艺、脚手架施工中的重点及难点等，分五大部分进行了详细的说明，重点部位采用了图片说明的方式。★一般规定★落地式钢管扣件式脚手架★脚手架通道★卸料平台★悬挑式脚手架主要内容一般规定脚手架搭设规范化施工的一般规定脚手架搭设规范化施工的一般规定•1、根据工程实际编制脚手架专项施工方案，有针对性、有效地指导施工，明确安全技术措施。并经企业技术负责人审批签字盖章后方可实施。其主要内容应包括:基础处理、搭设要求、杆件间距、连墙件拉结点设置、设计计算书、施工详图及大样图安全措施等。•2、钢管脚手架应选用外径48mm壁厚3.5mm的A3钢管，钢管上严禁打孔，扣件、钢管应有产品质量合格证和质量检验报告。•3、扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。•4、脚手架外侧防护必须使用合格的密目式安全网封闭。•5、脚手架中的钢管必须要除锈、保养、统一颜色美观大方。•6、严禁使用木、竹脚手架和钢木、钢竹混搭脚手架。•7、脚手架搭设前应对架子工进行有针对性的安全技术交底。•8、脚手架搭设后由企业安全管理部门组织分段验收，使用前按有关规定组织分段验收合格后，方可使用。落地式钢管扣件式脚手架脚手架搭设规范化施工脚手架搭设规范化施工一、立杆基础•1、脚手架基础平整夯实，砼硬化，落地立杆垂直放在金属底座或槽钢上。•2、立杆基础外侧设置截面不小于200X200mm的排水沟。•3、落地式脚手架必须设置纵、横向扫地杆，纵向扫地杆宜采用直角扣件固定在距底座上皮不大于200mm的立杆上，横向扫地杆亦采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。•4、外脚手架不宜支在屋面、雨棚、阳台等处，确因工程需要搭设的脚手架，要分别对外架和屋面、雨棚、阳台等部位的结构稳定性进行计算并采取有效安全措施。其设计计算书和安全措施须经企业技术负责人审批签字盖章。立杆基础、排水沟纵、横扫地杆落地式钢管扣件式脚手架脚手架搭设规范化施工脚手架搭设规范化施工二、立杆、水平杆、安全网设置（一）立杆要求•钢管脚手架步距底部高度不大于2m，其余不大于1.8m，立杆纵距不大于1.8m，横距不大于1.5m。如搭设高度超过25m必须采用双立杆或缩小间距的方法搭设，超过50m应进行专门设计计算。•立杆接长除顶层顶步外可采用搭接外.其余各层各步接头必须采用对接扣件连接。搭接长度不应小于1m，应采用不小于3个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。•脚手架转角处立杆间距应符合搭设要求。立杆顶端宜高出女儿墙上皮lm，高出檐口上皮1.5m。双立杆中的副立杆的高度不应低于3步，钢管长度不应小于6m。双立杆立面图立杆大角落地式钢管扣件式脚手架脚手架搭设规范化施工脚手架搭设规范化施工（二）水平杆•纵向水平杆（大横杆）应用直角扣件固定在立杆内侧，其长度不宜小于3跨，接长宜采用对接，如采用搭接其搭接长度不应小于1m且不小于3个扣件。•横向水平杆（小横杆）应设置在立杆与纵向水平杆交点处的大横杆的下方，两端固定在立杆上，端头伸出立杆净长度不小于100mm，外露长度应尽量保持一致，确保安全受力。•（三）安全网设置•脚手架外侧必须用建设主管部门认证的合格的密目式安全网封闭，且安全网应固定在外立杆的里侧，不宜将网围在各杆件的外侧。安全网应使用不小于18#铅丝洞洞满扎，张挂严密。大小横杆设置安全网落地式钢管扣件式脚手架脚手架搭设规范化施工脚手架搭设规范化施工三、连墙件设置•1、连墙件采用刚性拉结钢管与建筑物可靠连接。刚性拉结可用...
