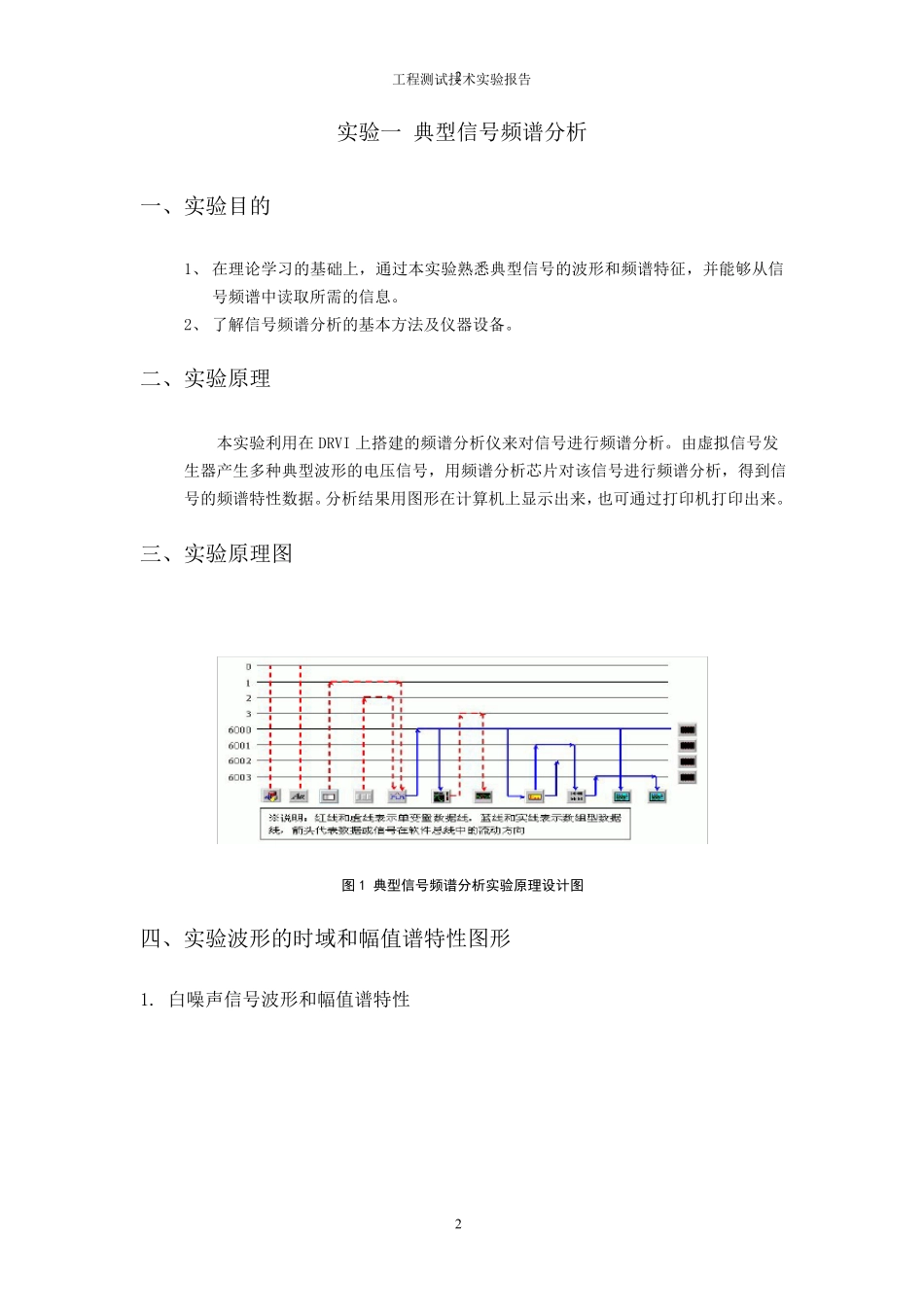

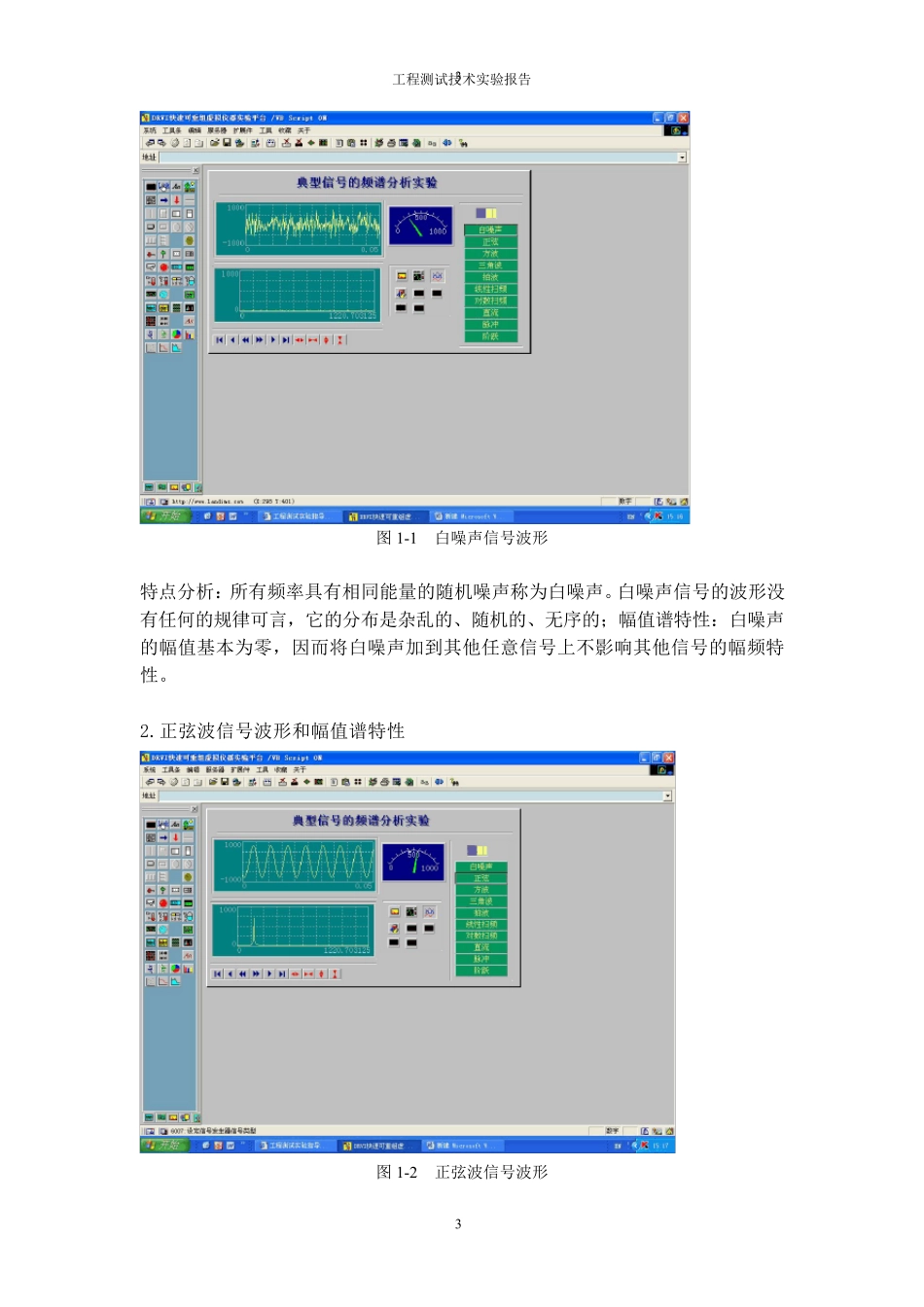

2012~2013 第一学期工程测试技术实验报告姓名：潘浩专业：车 辆 工 程班级：车辆 10-1指导教师：王 猛 猛成绩：工程测试技术实验报告22实验一典型信号频谱分析一、实验目的1、 在理论学习的基础上，通过本实验熟悉典型信号的波形和频谱特征，并能够从信号频谱中读取所需的信息。2、 了解信号频谱分析的基本方法及仪器设备。二、实验原理本实验利用在 DRVI 上搭建的频谱分析仪来对信号进行频谱分析。由虚拟信号发生器产生多种典型波形的电压信号，用频谱分析芯片对该信号进行频谱分析，得到信号的频谱特性数据。分析结果用图形在计算机上显示出来，也可通过打印机打印出来。三、实验原理图图1 典型信号频谱分析实验原理设计图四、实验波形的时域和幅值谱特性图形1. 白噪声信号波形和幅值谱特性工程测试技术实验报告33图1-1白噪声信号波形特点分析：所有频率具有相同能量的随机噪声称为白噪声。白噪声信号的波形没有任何的规律可言，它的分布是杂乱的、随机的、无序的；幅值谱特性：白噪声的幅值基本为零，因而将白噪声加到其他任意信号上不影响其他信号的幅频特性。2.正弦波信号波形和幅值谱特性图1-2正弦波信号波形工程测试技术实验报告44特点分析：正弦波是周期信号，在频谱图上可以看做是垂直于横坐标的一跳直线。正弦信号只在固有频率出存在一个不规则的尖脉冲，其余各频率处对应幅值为0。3.方波信号波形和幅值谱特性图1-3方波信号波形特点分析：方波是周期信号，在频谱图上，方波的频谱为周期脉冲序列，且在该序列中，对应频率增高，脉冲幅值呈衰减状态，其余各频率对应的幅值为 0。4.三角波信号波形和幅值谱特性图1-4三角波信号波形工 程 测 试 技 术 实 验 报 告55特 点 分 析 ： 三 角 波 是 一 种 周 期 信 号 ， 在 频 谱 图 上 ， 和 方 波 类 似 ， 有 无 数 条 长 度 不同 的 垂 直 于 横 坐 标 的 直 线 组 成 ， 其 幅 值 随 频 率 的 增 加 而 快 速 衰 减 。五 、 实 验 结 果 与 理 论 结 果 误 差 分 析根 据 各 不 同 波 形 的 傅 里 叶 展 开 式 ， 可 以 看 出 实 际 波 形 和 理 论 波 形 还 是 有 差 别 的 。造 成 这 种 情 况 的 原 因 有 很 多 种 ， 可 以 是 实 验 仪 器 的 精 度 不 高 、 引 入 了 外 界 的 其 他干 扰 ， 或 是 ...
