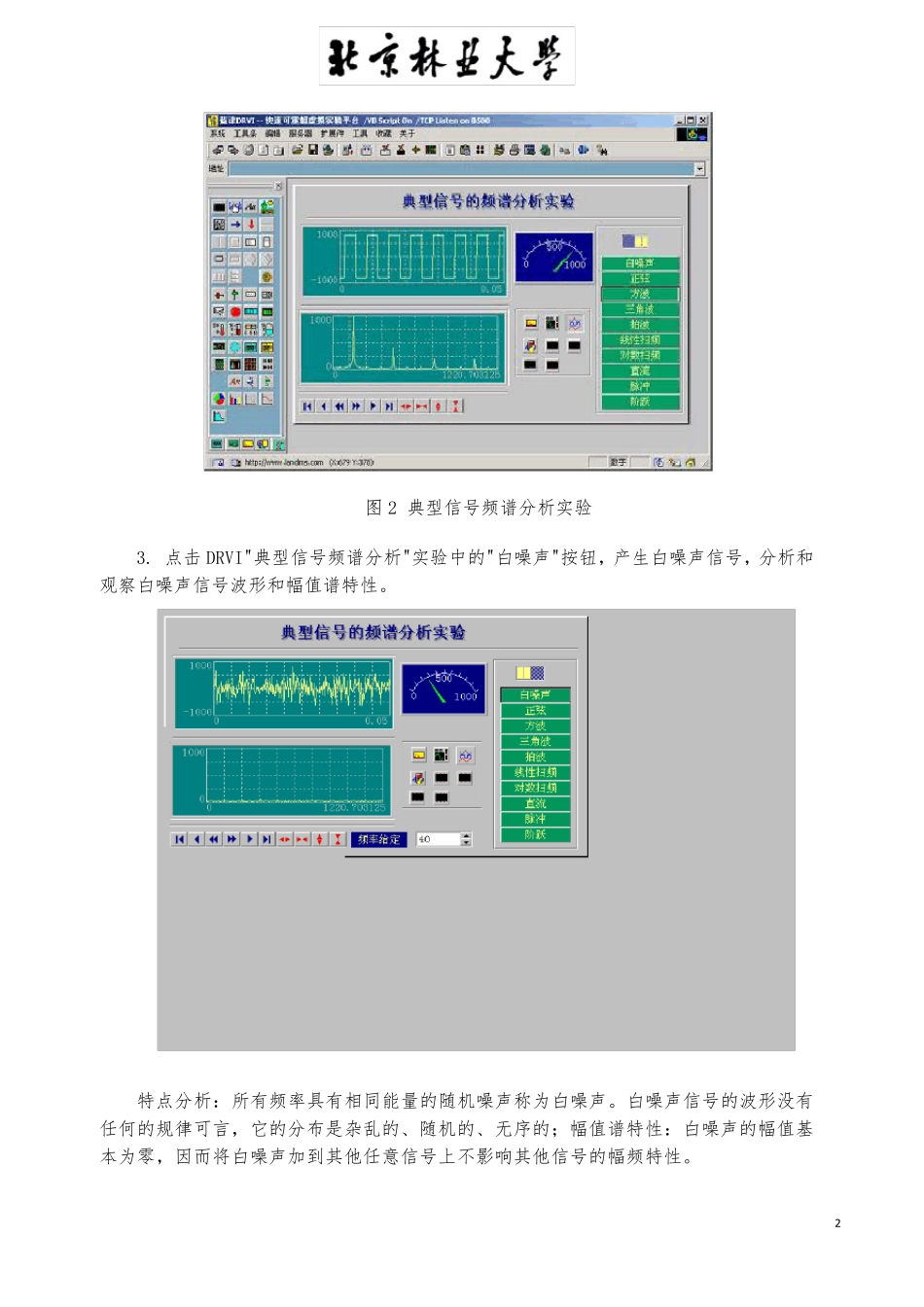

实验一 典型信号频谱分析 一、 实验目的 1、在理论学习的基础上，通过本实验熟悉典型信号的波形和频谱特征，并能够从信号频谱中读取所需的信息。 2、了解信号频谱分析的基本方法及仪器设备。 二、 实验原理 本实验利用在 DRVI 上搭建的频谱分析仪来对信号进行频谱分析。由虚拟信号发生器产生多种典型波形的电压信号，用频谱分析芯片对该信号进行频谱分析，得到信号的频谱特性数据。分析结果用图形在计算机上显示出来，也可通过打印机打印出来。 三、 实验设计原理图 图 1 典型信号频谱分析实验原理设计图 四、 实验步骤及内容 1. 启动服务器，运行 DRVI 主程序，开启 DRVI 数据采集仪电源，然后点击 DRVI 快捷工具条上的"联机注册"图标，选择其中的"DRVI 采集仪主卡检测"进行服务器和数据采集仪之间的注册。 2. 点击"实验脚本文件"的链接，将本实验的脚本文件贴入并运行，实验截屏效果图如图 2 所示。 2 图2 典型信号频谱分析实验 3. 点击DRVI"典型信号频谱分析"实验中的"白噪声"按钮，产生白噪声信号，分析和观察白噪声信号波形和幅值谱特性。 特点分析：所有频率具有相同能量的随机噪声称为白噪声。白噪声信号的波形没有任何的规律可言，它的分布是杂乱的、随机的、无序的；幅值谱特性：白噪声的幅值基本为零，因而将白噪声加到其他任意信号上不影响其他信号的幅频特性。 3 4. 点击DRVI"典型信号频谱分析"实验中的"正弦波"按钮，产生正弦波信号，分析和观察正弦波信号波形和幅值谱特性。 特点分析：正弦波是周期信号，在频谱图上可以看做是垂直于横坐标的一跳直线。正弦信号只在固有频率出存在一个不规则的尖脉冲，其余各频率处对应幅值为0。 5. 点击DRVI"典型信号频谱分析"实验中的"方波"按钮，产生方波信号，分析和观察方波信号波形和幅值谱特性。 4 特 点 分 析 ： 方 波 是 周 期 信 号 ， 在 频 谱 图 上 ， 方 波 的 频 谱 为 周 期 脉 冲 序 列 ， 且 在 该 序列 中 ， 对 应 频 率 增 高 ， 脉 冲 幅 值 呈 衰 减 状 态 ， 其 余 各 频 率 对 应 的 幅 值 为 0。 6. 点 击 DRVI"典 型 信 号 频 谱 分 析 "实 验 中 的 "三 角 波 "按 钮 ， 产 生 三 角 波 信 号 ， 分 析 和观 察 三 角 波 信 号 波 形 和 幅 值 谱 特 性 。 特 点 分 析 ： 三 角 波 是 一...
