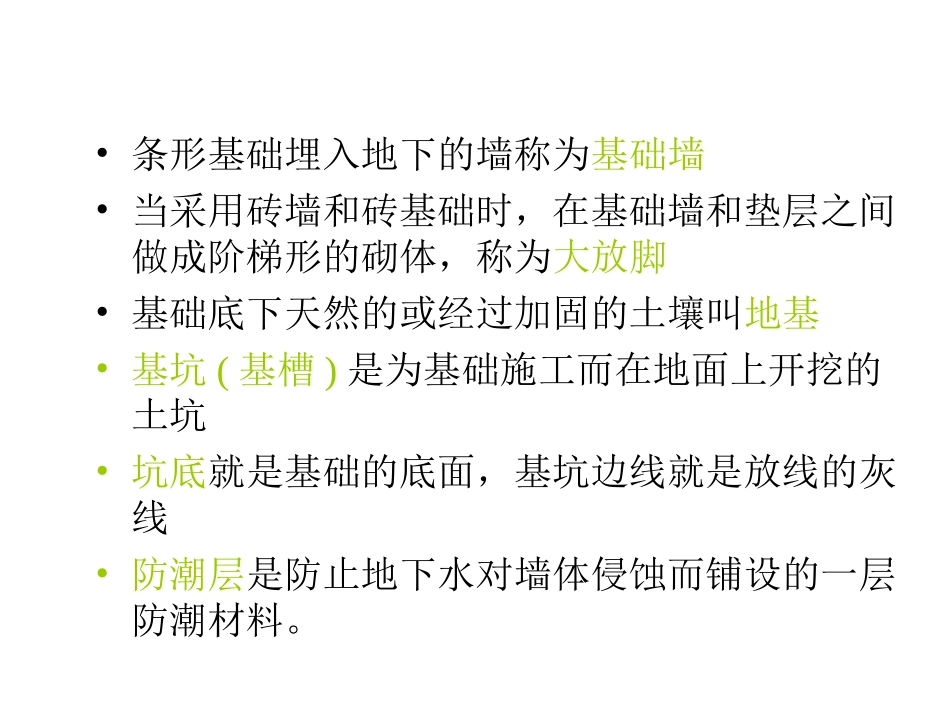

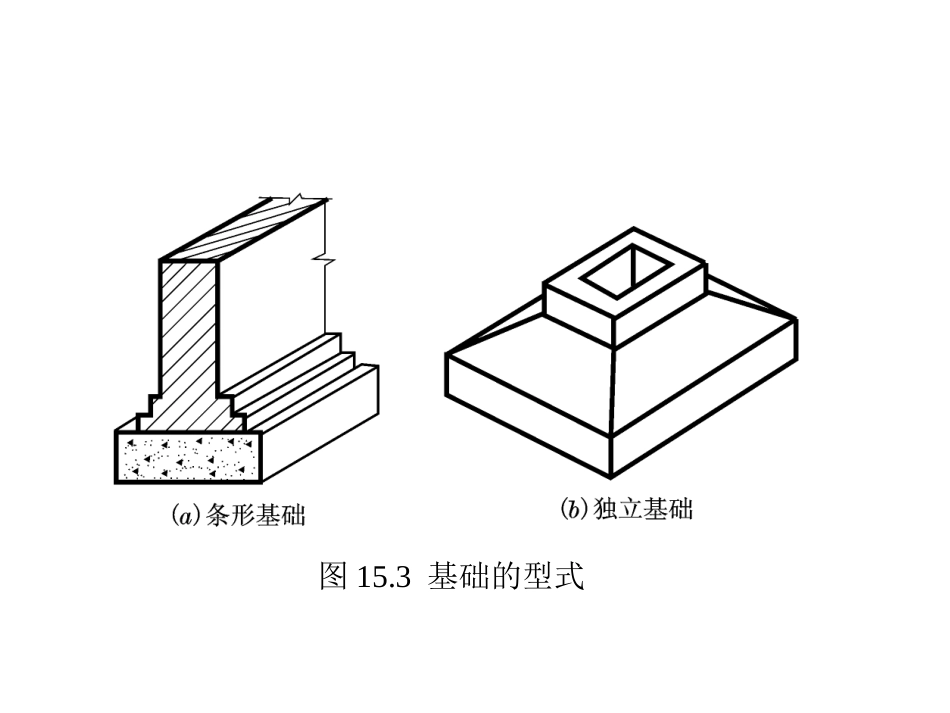

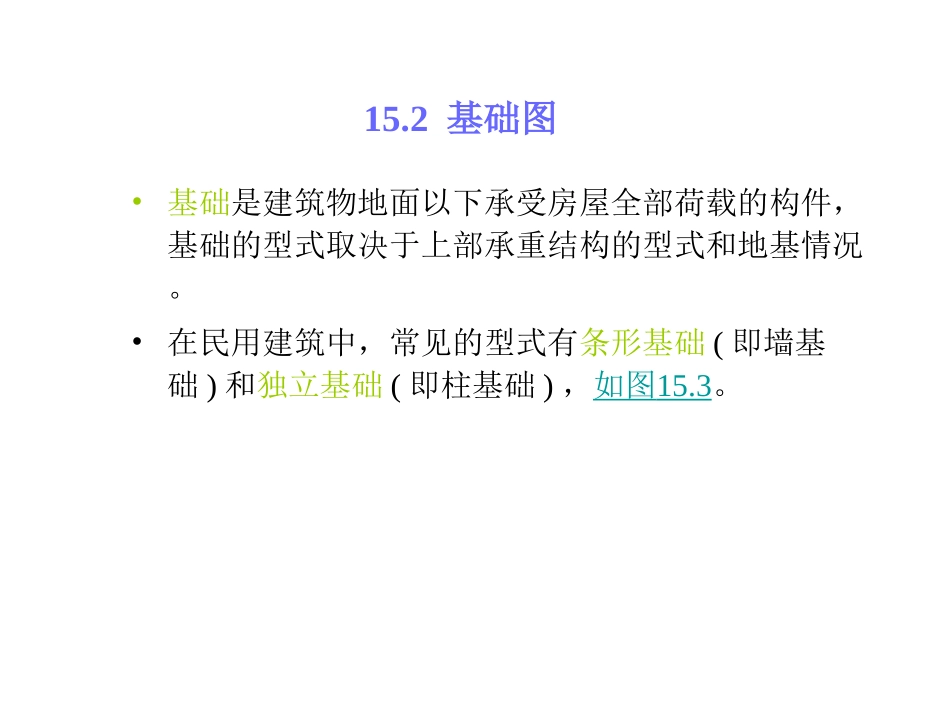

15.2基础图•基础是建筑物地面以下承受房屋全部荷载的构件，基础的型式取决于上部承重结构的型式和地基情况。•在民用建筑中，常见的型式有条形基础(即墙基础)和独立基础(即柱基础)，如图15.3。图15.3基础的型式•条形基础埋入地下的墙称为基础墙•当采用砖墙和砖基础时，在基础墙和垫层之间做成阶梯形的砌体，称为大放脚•基础底下天然的或经过加固的土壤叫地基•基坑(基槽)是为基础施工而在地面上开挖的土坑•坑底就是基础的底面，基坑边线就是放线的灰线•防潮层是防止地下水对墙体侵蚀而铺设的一层防潮材料。图15.4基础的组成•基础图主要是表示建筑物在相对标高±0.000以下基础结构的图纸（即表示建筑物室内地面以下基础部分图样），一般包括基础平面图和基础详图。它是施工时在基地上放灰线、开挖基槽、砌筑基础的依据。15.2.1基础平面图基础平面图是假想用一个水平面沿房屋底层室内地面附近将整幢建筑物剖开后，移去上层的房屋和基础周围的泥土向下投影所得到的水平剖面图。15.2.1.1基础平面图的形成15.2.1.2基础平面图的表示方法•在基础平面图中，只画出基础墙、柱及基础底面的轮廓线，基础的细部轮廓(如大放脚)可省略不画•凡被剖切到的基础墙、柱轮廓线，应画成中实线，基础底面的轮廓线应画成细实线•基础平面图中采用的比例及材料图例与建筑平面图相同•基础平面图应注出与建筑平面图相一致的定位轴线编号和轴线尺寸•当基础墙上留有管洞时，应用虚线表示其位置，具体做法及尺寸另用详图表示15.2.1.3基础平面图的尺寸标注•基础平面图的尺寸标注分内部尺寸和外部尺寸两部分。•外部尺寸只标注定位轴线的间距和总尺寸。•内部尺寸应标注各道墙的厚度、柱的断面尺寸和基础底面的宽度等。•平面图中的轴线编号、轴线尺寸均应与建筑平面图相吻合。图15.5条基及锚杆桩平面布置图15.2.1.4基础平面图的剖切符号凡基础宽度、墙厚、大放脚、基底标高、管沟做法不同时，均以不同的断面图表示，所以在基础平面图中还应注出各断面图的剖切符号及编号，以便对照查阅。15.2.1.5基础平面图的主要内容(1)图名、比例(2)纵横向定位轴线及编号、轴线尺寸(3)基础墙、柱的平面布置，基础底面形状、大小及其与轴线的关系(4)基础梁的位置、代号(5)基础编号、基础断面图的剖切位置线及其编号(6)施工说明，即所用材料的强度等级、防潮层做法、设计依据以及施工注意事项等15.2.2基础详图•基础平面图只表明了基础的平面布置，而基础各部分的形状、大小、材料、构造以及基础的埋置深度等都没有表达出来，这就需要画出各部分的基础详图。•基础详图一般采用垂直断面图来表示。15.2.2.1基础详图的形成•在基础的某一处用铅垂剖切平面切开基础所得到的断面图称为基础详图。•常用110∶、120∶、150∶的比例绘制。•基础详图表示了基础的断面形状、大小、材料、构造、埋深及主要部位的标高等。图15.6钢筋混凝土条形基础详图15.2.2.2基础详图的数量同一幢房屋，由于各处有不同的荷载和不同的地基承载力，下面就有不同的基础。对于每一种不同的基础，都要画出它的断面图，并在基础平面图上用1—1、2—2、3—3……剖切位置线表明该断面的位置。11.2.2.3基础详图的表示方法•基础断面形状的细部构造按正投影法绘制•基础断面除钢筋混凝土材料外，其他材料宜画出材料图例符号•钢筋混凝土独立基础除画出基础的断面图外，有时还要画出基础的平面图，并在平面图中采用局部剖面表达底板配筋，•基础详图的轮廓线用中实线表示，钢筋符号用粗实线绘制图15.7独立基础详图15.2.2.4基础详图的主要内容•图名、比例•轴线及其编号•基础断面形状、大小、材料以及配筋•基础断面的详细尺寸和室内外地面标高及基础底面的标高•防潮层的位置和做法•施工说明等
