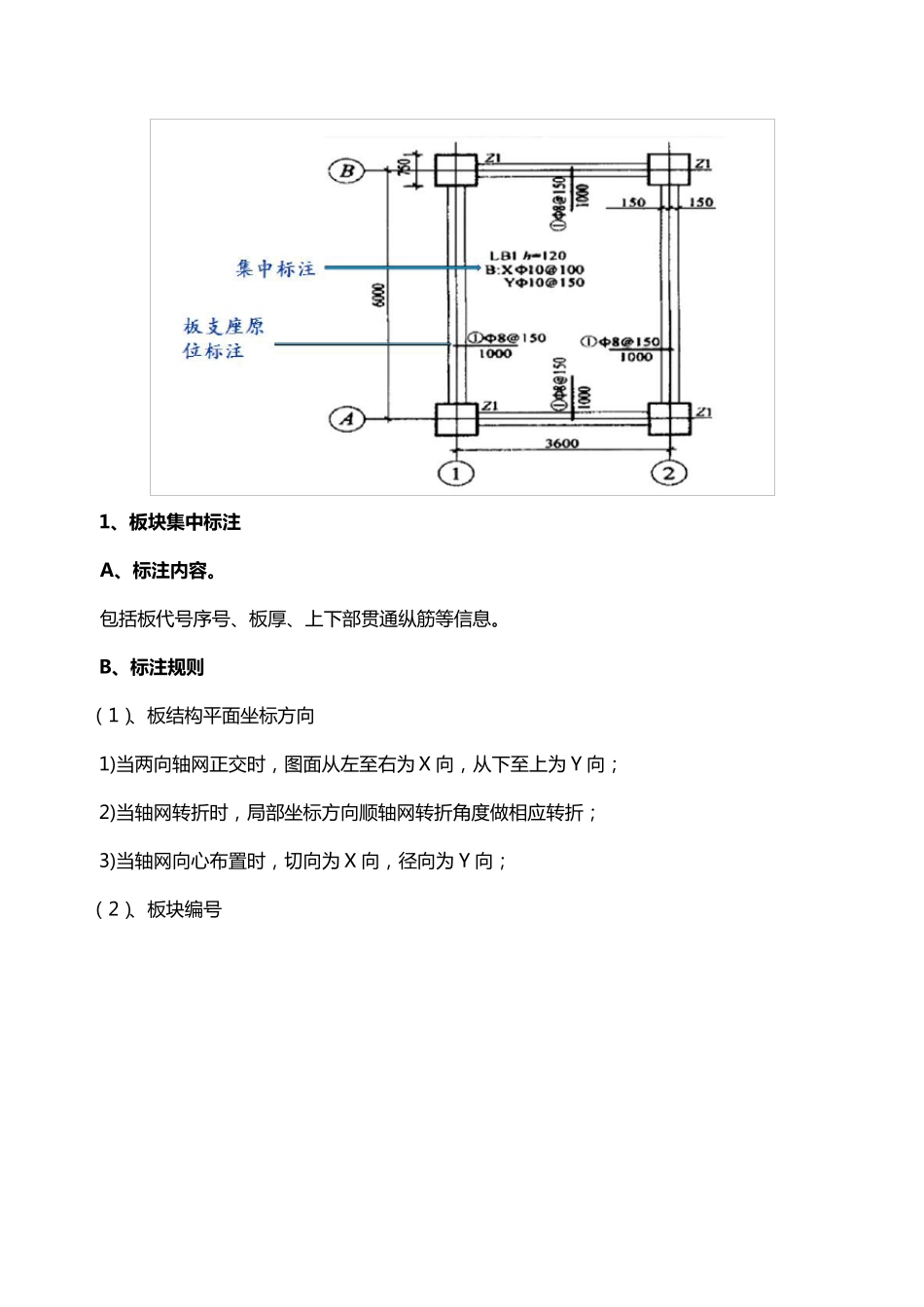

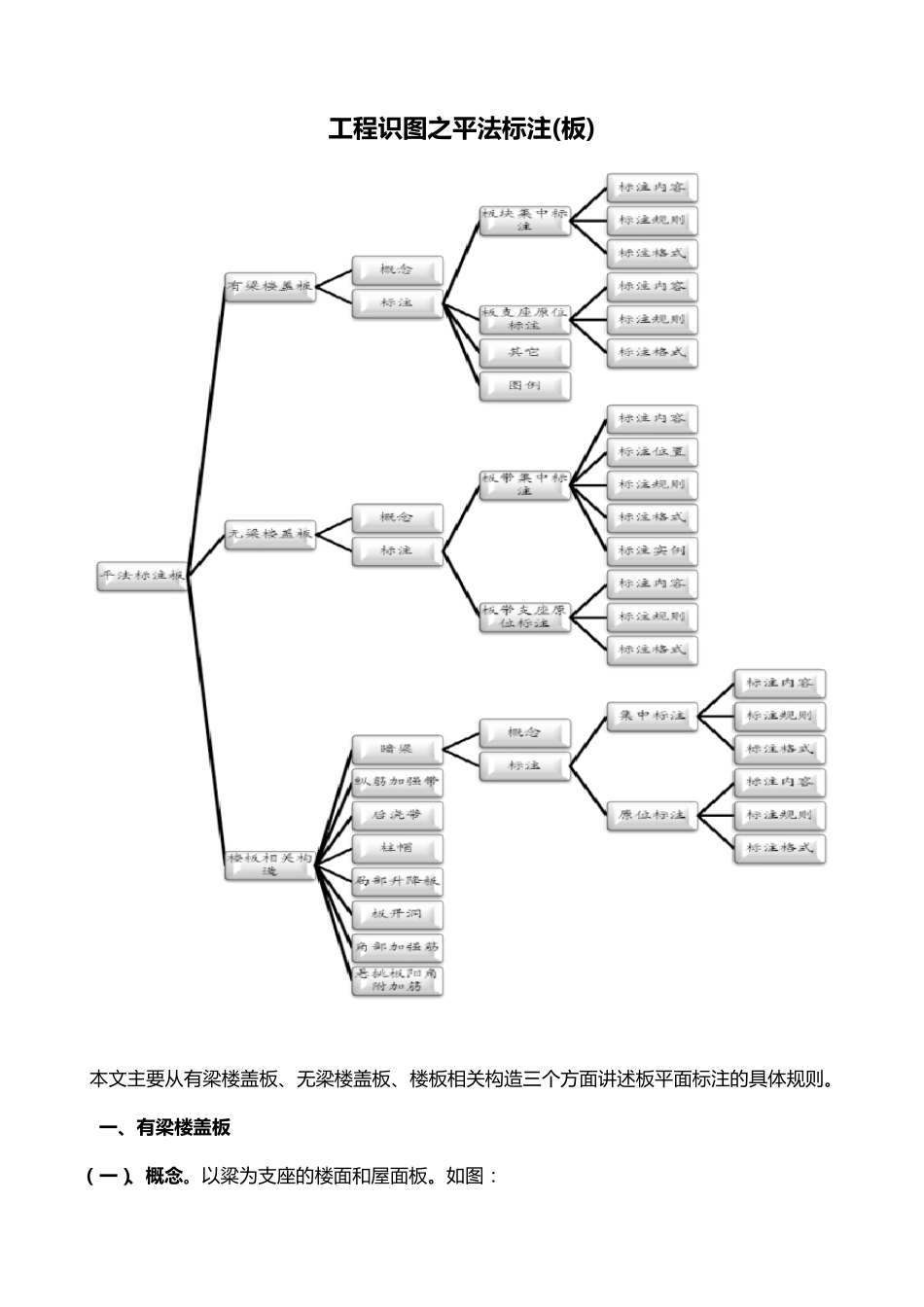

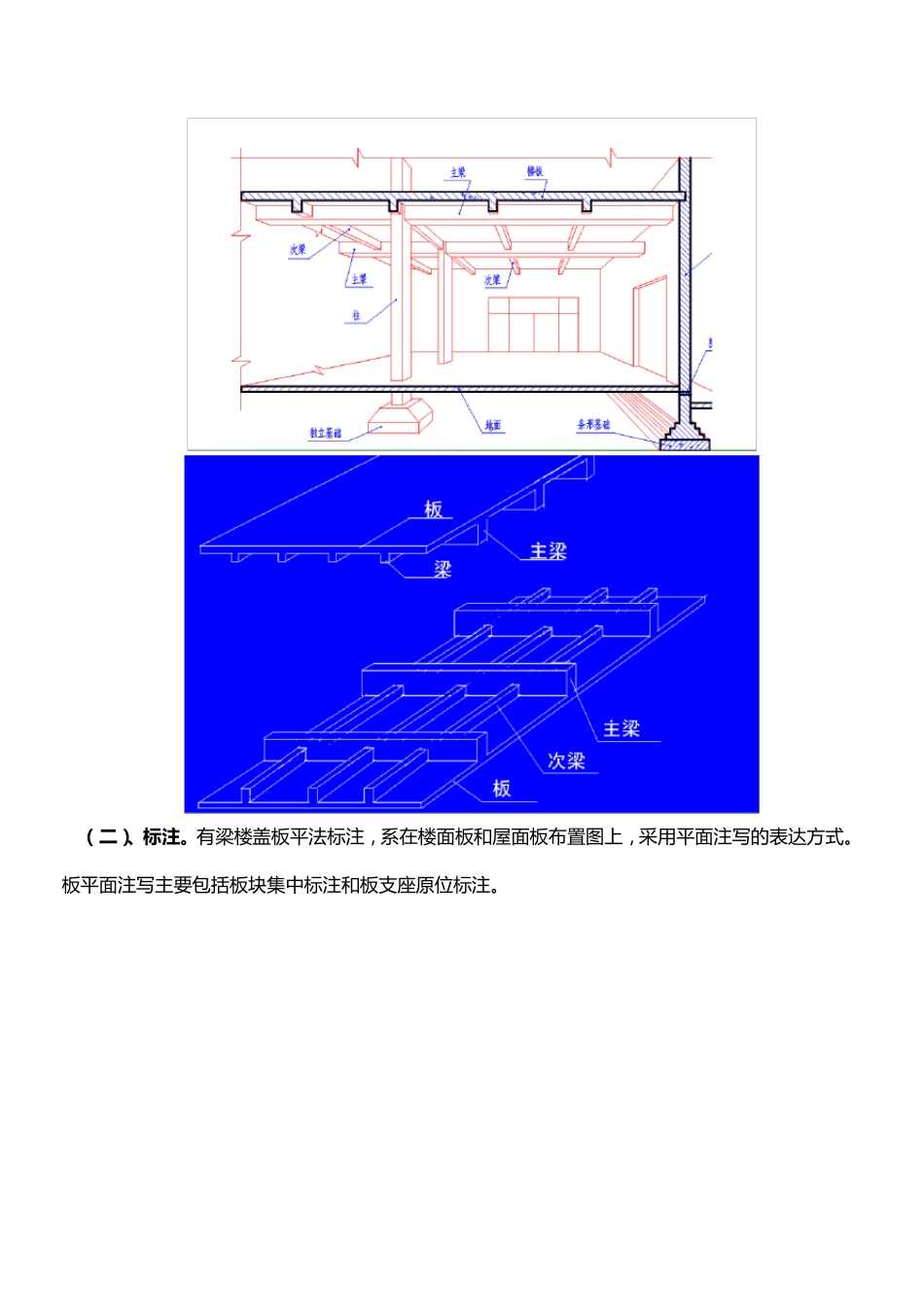

工 程 识 图 之 平 法 标 注 (板 ) 本 文 主 要 从 有 梁 楼 盖 板 、无梁 楼 盖 板 、楼 板 相关构造三个方面讲述板 平面标注的具体规则。 一 、有梁楼盖板 （一 ）、概念。以粱为支座的楼 面和屋面板 。如图： （ 二 ）、标注。有 梁 楼 盖 板 平 法 标 注 ， 系 在 楼 面 板 和 屋 面 板 布 置 图 上 ， 采 用 平 面 注 写 的 表 达 方 式 。 板 平 面 注 写 主要包括板 块集中标 注 和 板 支座原位标 注 。 1、板块集中标注 A、标注内容。 包 括 板 代 号 序 号 、板 厚、上下部贯通纵筋等信息。 B、标注规则 （1）、板 结构平面坐标方向 1)当两向轴网正交时，图面从左至右为 X 向，从下至上为 Y 向； 2)当轴网转折时，局部坐标方向顺轴网转折角度做相应转折； 3)当轴网向心布置时，切向为 X 向，径向为 Y 向； （2）、板 块编号 （ 3）、 板 厚 注 写 。 ① 板 厚 注 写 为 h=xxx（ 为 垂 直 于 板 面 的 厚 度 ）， 当 悬 挑 板 的 端 部 改 变 截 面 厚 度时 ， 用 斜 线 分 隔 根 部 与 端 部 的 高 度 值 ， 注 写 为 h=xxx/xxx,当 设 计 已 在 图 注 中 统 一 标 明 板 厚 时 ， 此 项可 不 注 。 ② 集 中 标 注 处 标 明 板 厚 ， 如 ： h=120， 图 名 处 标 注 板 厚 ， 如 ： 12.000-21.000 板 平 面 布 置图 h=120。 （ 4）、 板 贯 通 纵 筋 。 ① 、 贯 通 筋 前 用 B 代 表 下 部 ， 以 T 代 表 上 部 ， B&T 代 表 下 部 与 上 部 ； ② 、 X 向 贯 通 纵 筋 以 X 打 头 ， Y 向 贯 通 纵 筋 以 Y 打 头 ， 两 向 贯 通 纵 筋 配 置 相 同 时 以 X&Y 打 头 ；格 式 为 ： B： XΦxx@xxx;YΦxx@xxx T： XΦxx@xxx;YΦxx@xxx ③ 、 当 为 单 向 板 时 ， 另 一 向 贯 通 的 分 布 筋 可 不 必 注 写 ， 而 在 图 中 统 一 注 明 。 ④ 、 当 在 某 些 板 内 配 置 有 构 造 钢 筋 时 ， 则 X 向 以 Xc， Y 向 以 Yc 打 头 注 写 ， 例 如 ： XB h=150/100 B： Xc&YcΦ8@200)； ⑤ 、 当 Y 向 采 用 放 射 配 筋 时...
