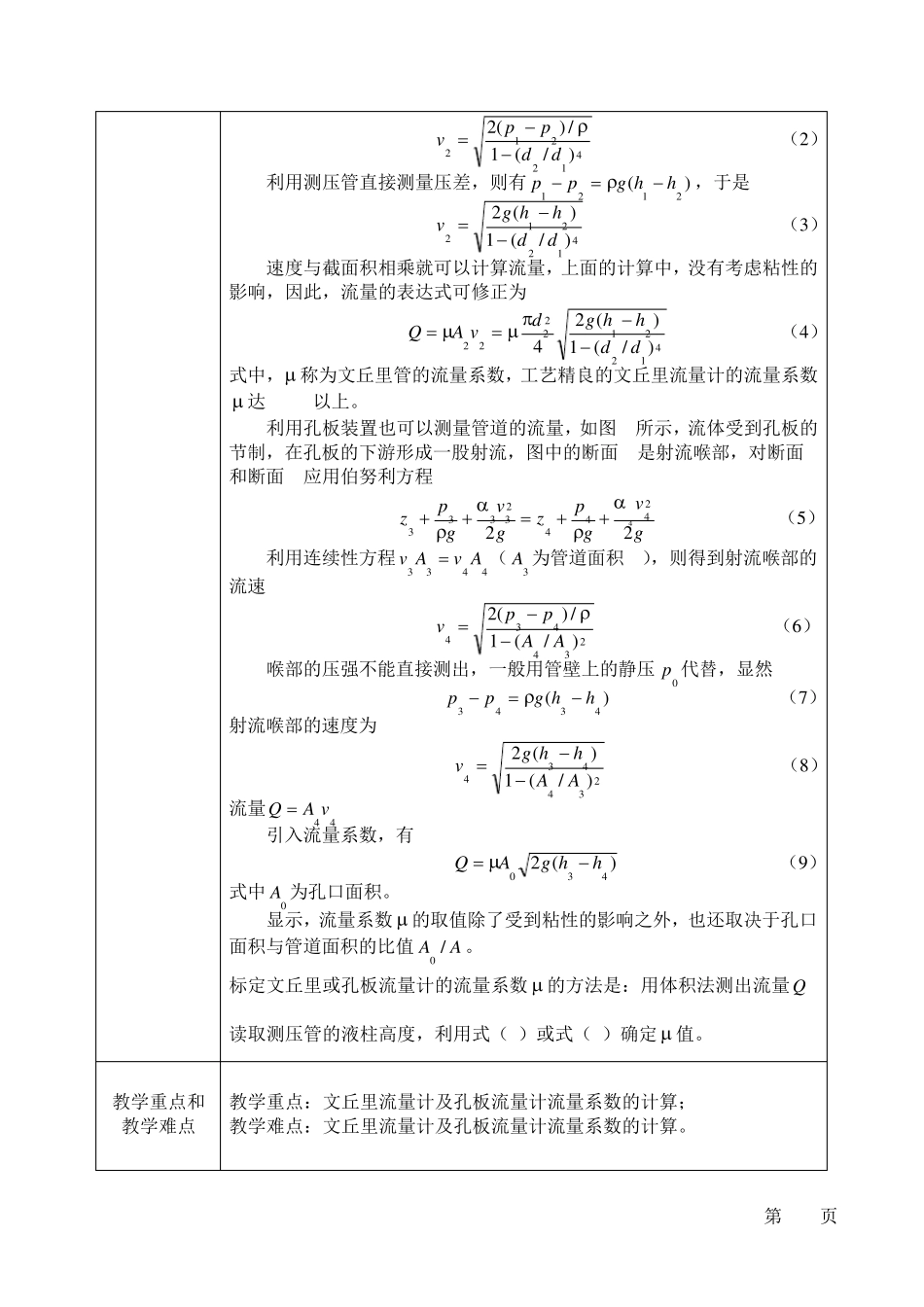

攀枝花学院 Panzhihua University 实 验 教 案 2010～ 2011 学 年 度 第 二 学 期 课 程 名 称 冶 金 传 输 原 理 实 验 项 目 名 称 文 丘 里 及 孔 板 流 量 计 流 量 系 数 的 测 定 方 法 项 目 学 时 4学 时 适 用 班 级 2008级 冶 金 工 程 钢 铁 、有色方 向班 等 授 课 教 师 吴国洋 教 师 职 务 副教 授 教 学 单 位 材 料 工 程 学 院 教 务 处 制 第 页 实验教案 实验项目 名称 文丘里及孔板流量计流量系数的测定方法 实验 学时 4 □独立设课 □ 非 独 立 设课 实验课类别 1.基础□ 2.专业基础□ 3.专业□ 4.其它□ 任课教师 吴国洋 职称 副教授 授课对象 2008级 冶 金 工 程 钢 铁 、有色方向班 □本科 □专科 教材和 主要参考资料 1、自编实验指导书； 2、哈尔滨东光教学实验设备有限公司，流体力学综合试验台实验指导书； 3、网上相关资料。 教学目的和 教学要求 教学目的： 通过本实验可以让学生理解传输原理中的伯努利方程在实验中的应用，强化学生对文丘里流量计及孔板流量计的理解和掌握。 教学要求： 1、测定文丘里流量计流量系数。 2、测定孔板流量计的流量系数。 教学内容 提要 文丘里流量计和孔板流量计都属于节流式流量计，即在管流中接入文丘里管或安装一块孔板，强制地改变局部地方的管流速度和压强，测量其压差就可以计算管道流量。 文丘里流量计由收缩段、喉部、扩散段组成（参见图 2），其收缩角为 20～250，折角处应圆滑，尽量接近流线型，喉部是文丘里流量计的断面最小的部位，此处的流线曲率半径相当大，流动可视为缓变流，扩散角一般为 5～150。 孔板流量计是一块外径与管道内径相同的孔板（参见图 3），孔板上开设一个内孔，该内孔迫使过流断面突然变小，流速变大，压强降低。 文丘里管和孔板都是测量流量的仪器，在使用之前，要预先测量它的流量系数，称为流量计的标定。 为了计算管道的流量，在管道中安装一个文丘里流量计，对于图 1、2所示的断面，应用伯努利方程，则有 gvgpzgvgpz222222221111 （1 ） 式中：1z 、2z ---分别为测压管 1、2的位置水头，单位：m，本实验1z =2z ； gp1 、gp2 ---分别为测压管 1、2的压力水头，其值可用1h 、2h 的读数表示，单位：m； 1 、2 ---动能修正系数，其值约...
