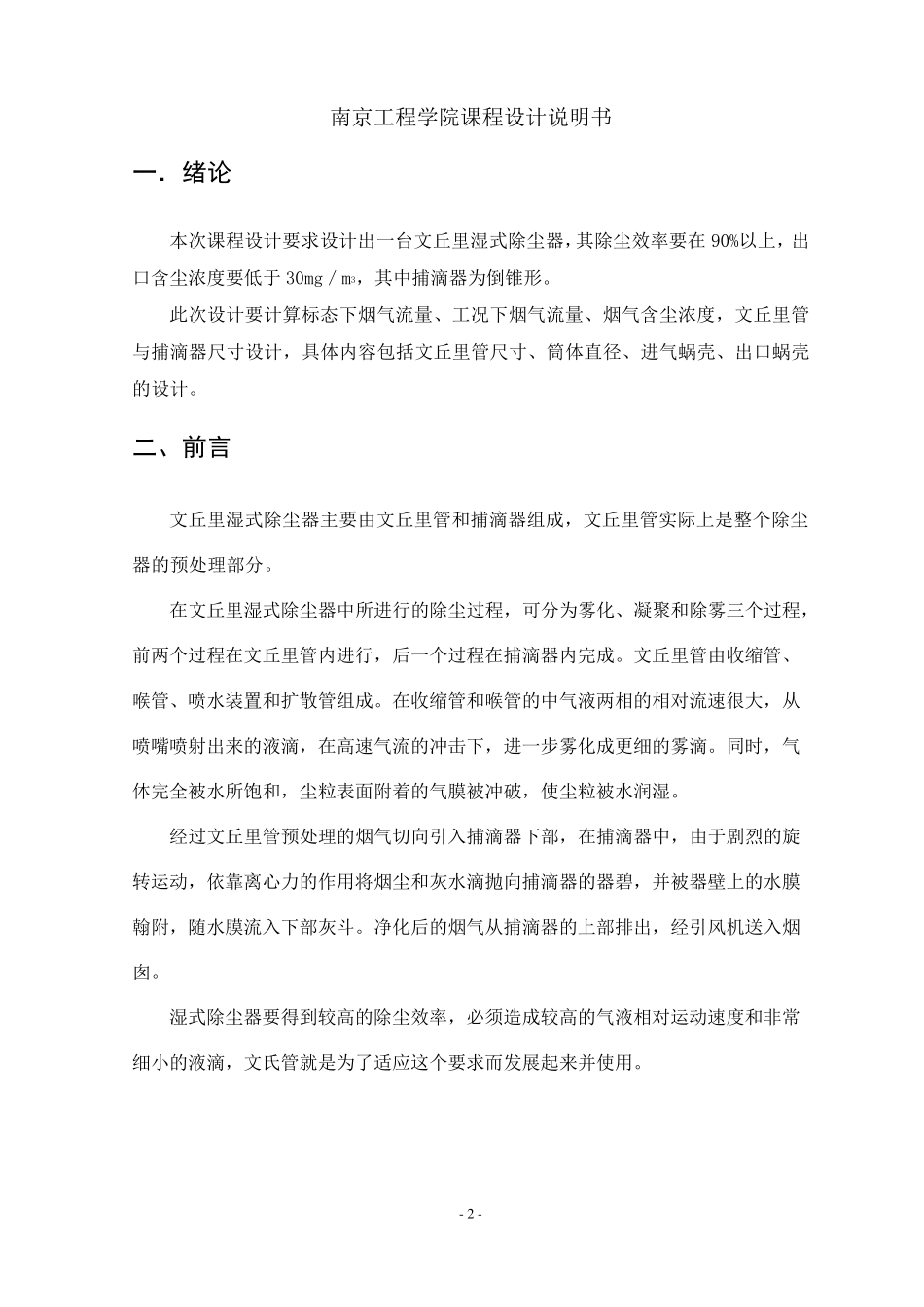

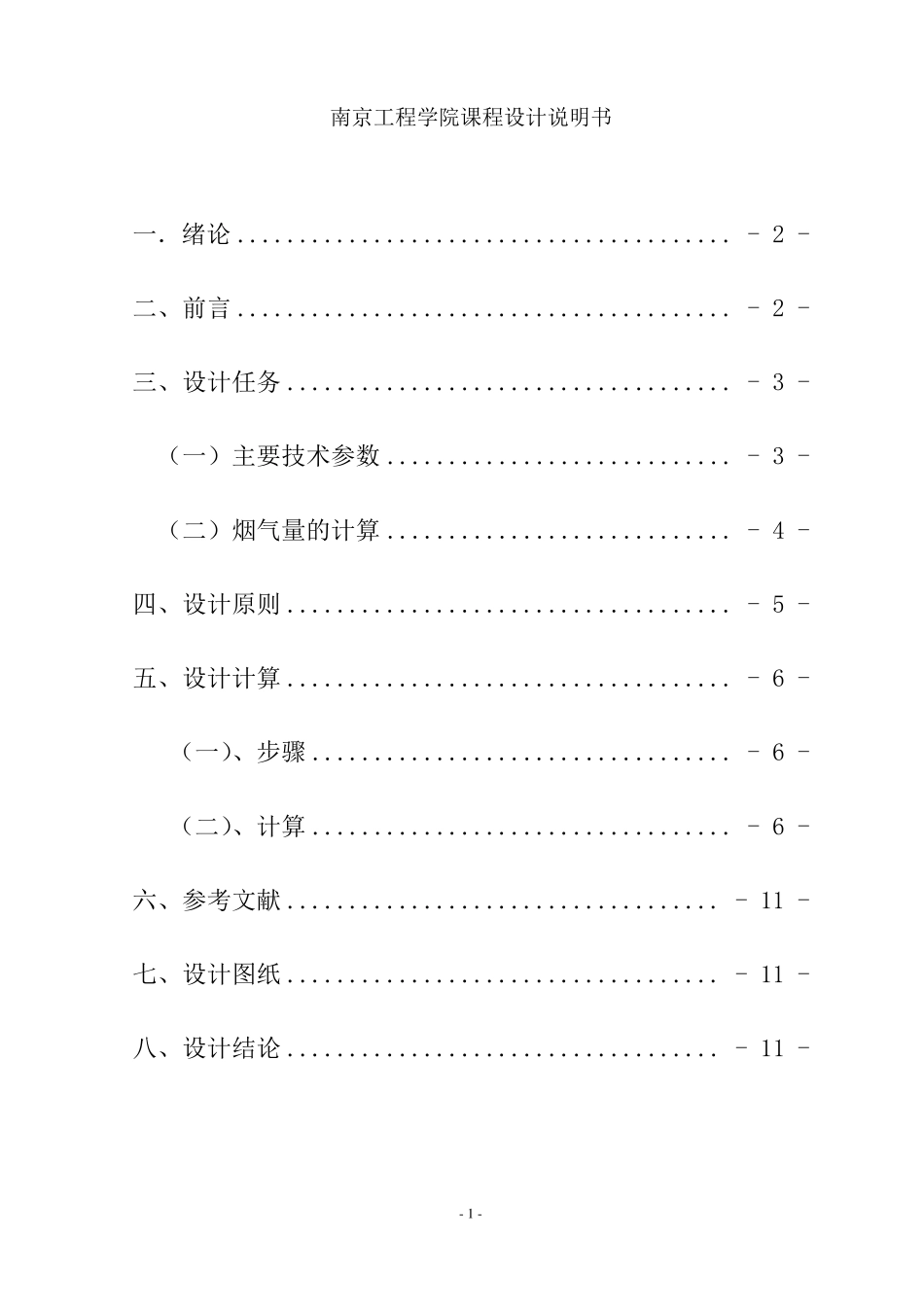

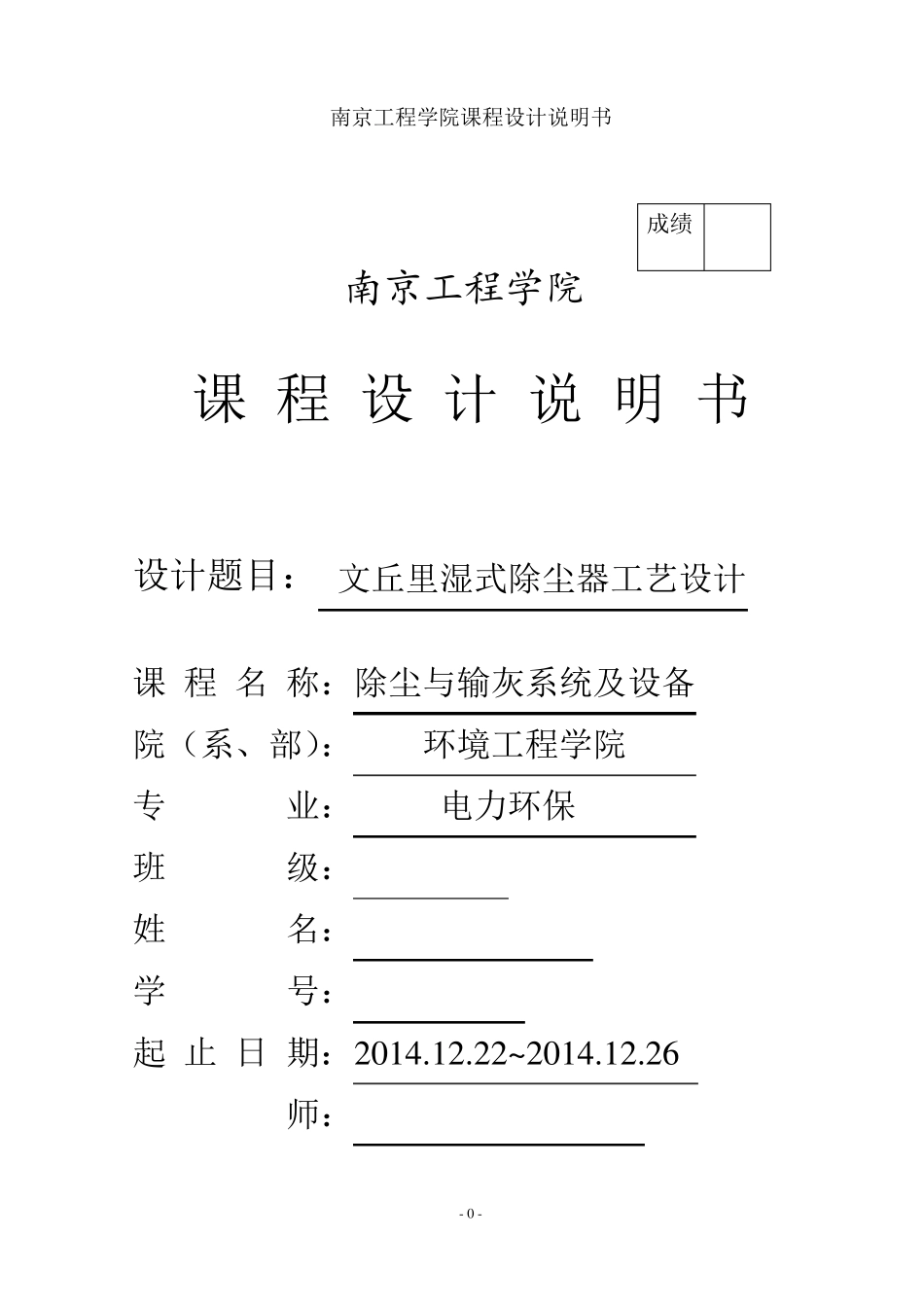

南京工程学院课程设计说明书 - 0 - 成绩 南京工程学院 课 程 设 计 说 明 书 设计题目： 文丘里湿式除尘器工艺设计 课 程 名 称：除尘与输灰系统及设备 院（系、部）： 环境工程学院 专 业： 电力环保 班 级： 姓 名： 学 号： 起 止 日 期：2014.12.22~2014.12.26 * * * 师： *** 南京工程学院课程设计说明书 - 1 - 一．绪论 ........................................ - 2 - 二、前言 ........................................ - 2 - 三、设计任务 .................................... - 3 - （一）主要技术参数 ............................ - 3 - （二）烟气量的计算 ............................ - 4 - 四、设计原则 .................................... - 5 - 五、设计计算 .................................... - 6 - （一）、步骤 .................................. - 6 - （二）、计算 .................................. - 6 - 六、参考文献 ................................... - 11 - 七、设计图纸 ................................... - 11 - 八、设计结论 ................................... - 11 - 南京工程学院课程设计说明书 - 2 - 一．绪论 本次课程设计要求设计出一台文丘里湿式除尘器，其除尘效率要在90%以上，出口含尘浓度要低于30mg／m3，其中捕滴器为倒锥形。 此次设计要计算标态下烟气流量、工况下烟气流量、烟气含尘浓度，文丘里管与捕滴器尺寸设计，具体内容包括文丘里管尺寸、筒体直径、进气蜗壳、出口蜗壳的设计。 二、前言 文丘里湿式除尘器主要由文丘里管和捕滴器组成，文丘里管实际上是整个除尘器的预处理部分。 在文丘里湿式除尘器中所进行的除尘过程，可分为雾化、凝聚和除雾三个过程，前两个过程在文丘里管内进行，后一个过程在捕滴器内完成。文丘里管由收缩管、喉管、喷水装置和扩散管组成。在收缩管和喉管的中气液两相的相对流速很大，从喷嘴喷射出来的液滴，在高速气流的冲击下，进一步雾化成更细的雾滴。同时，气体完全被水所饱和，尘粒表面附着的气膜被冲破，使尘粒被水润湿。 经过文丘里管预处理的烟气切向引入捕滴器下部，在捕滴器中，由于剧烈的旋转运动，依靠离心力的作 用 将 烟尘和灰 水滴抛 向捕滴器的器碧 ，并 被器壁 上的水膜翰 附，随 水膜流入下...
