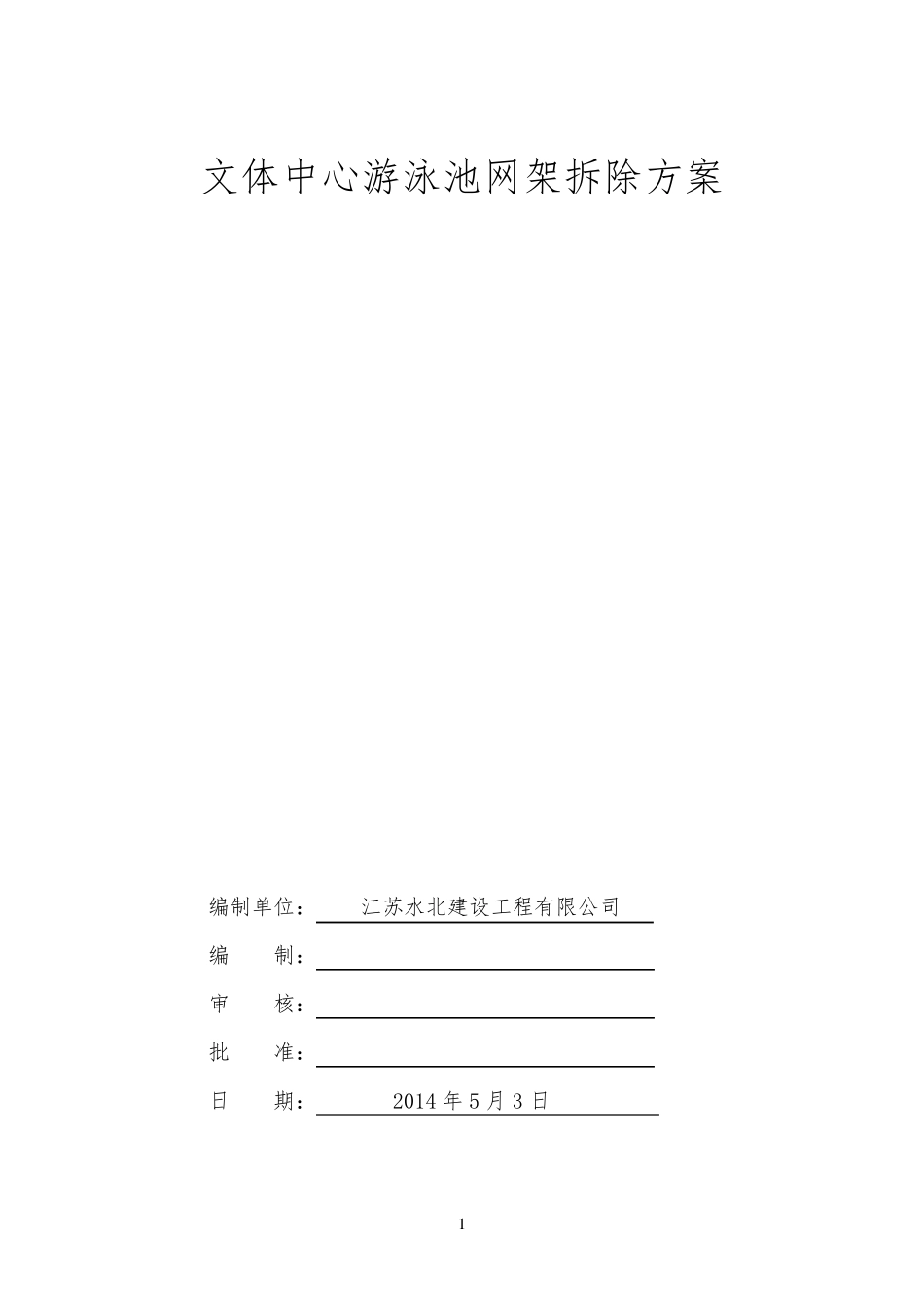

文体中心网架拆除方案_第1页
1/24

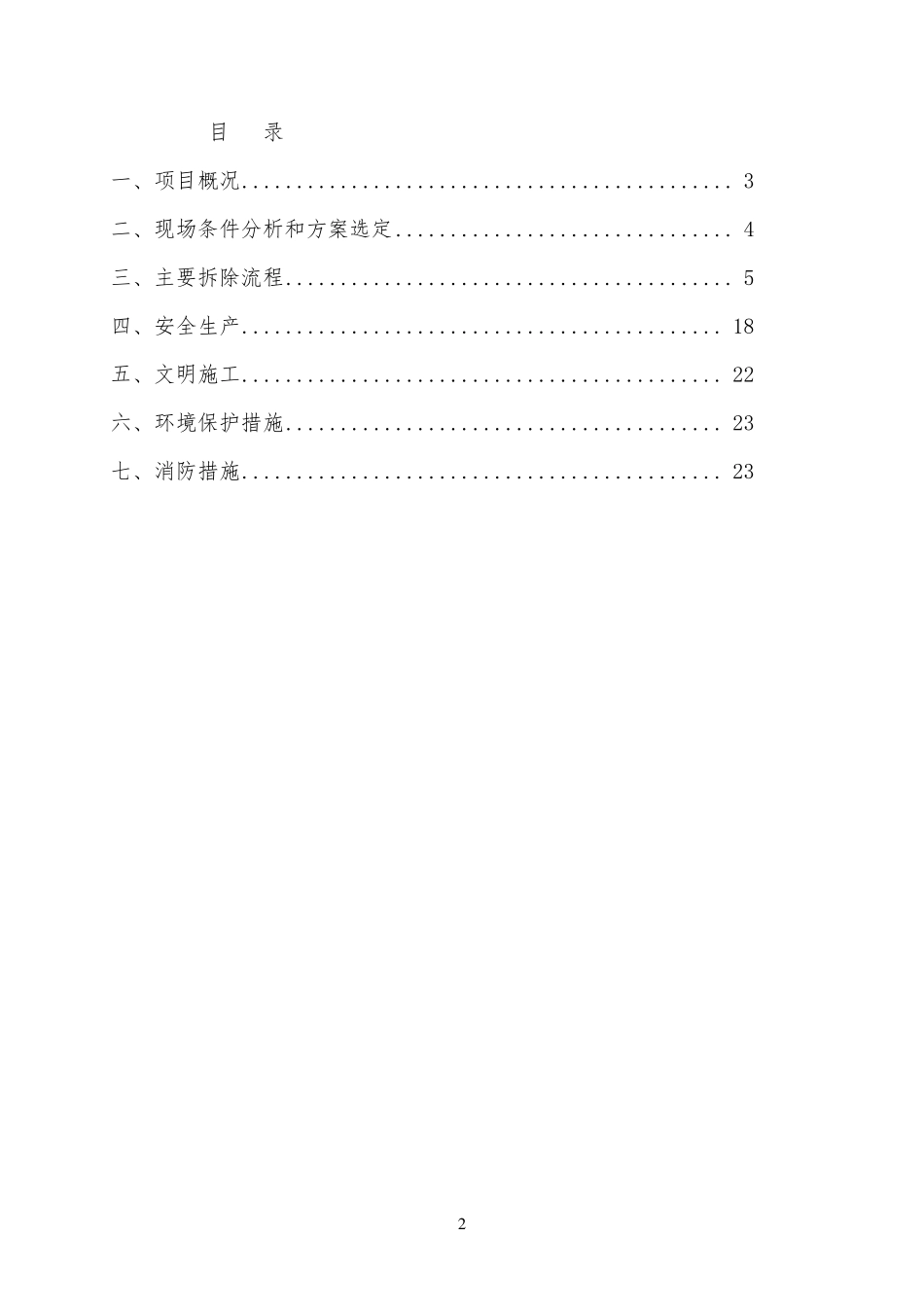

文体中心网架拆除方案_第2页
2/24

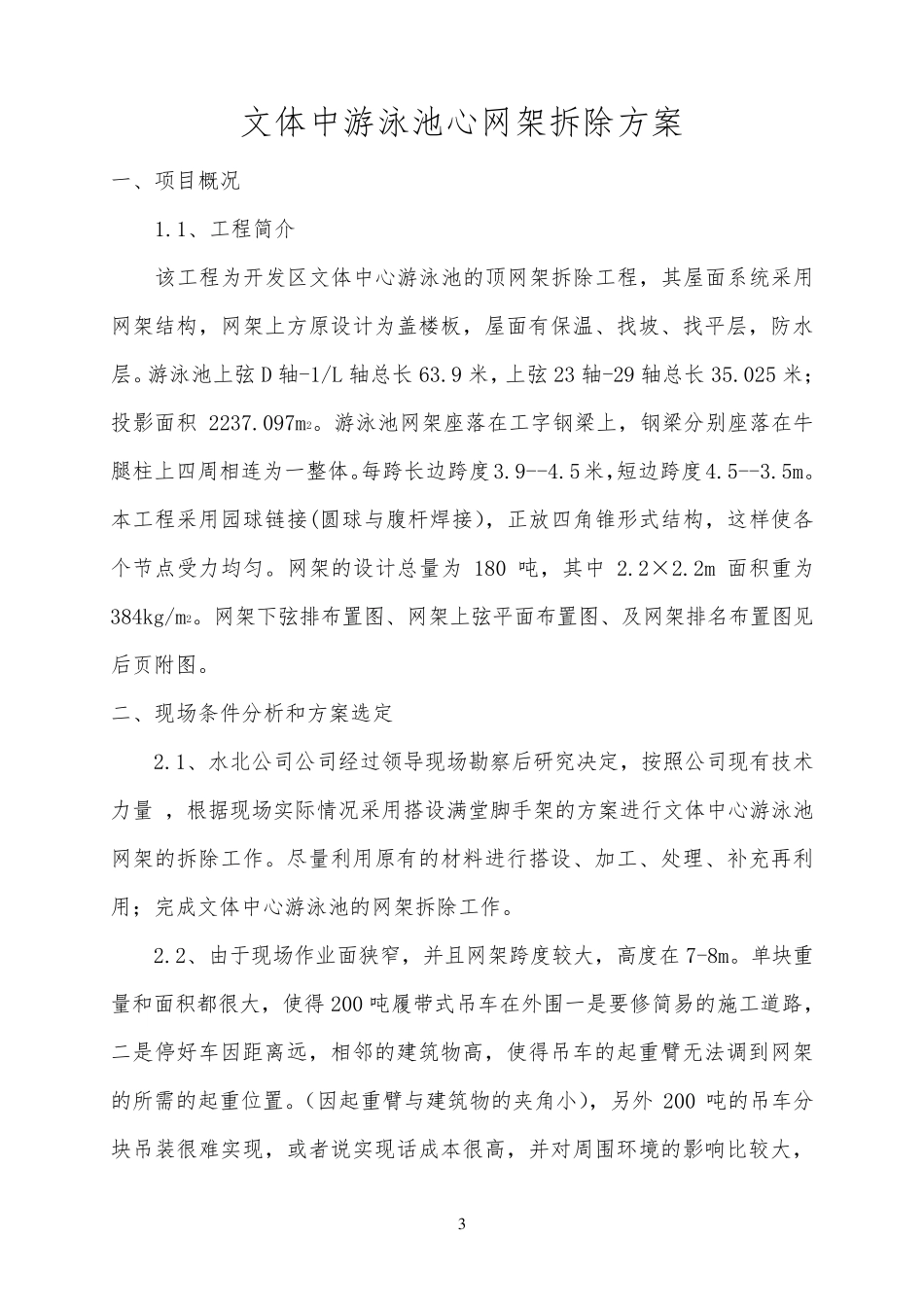

文体中心网架拆除方案_第3页
3/24
1 文体中心游泳池网架拆除方案 编制单位: 江苏水北建设工程有限公司 编 制: 审 核: 批 准: 日 期: 2014 年 5 月 3 日 2 目 录 一、项目概况 ............................................. 3 二、现场条件分析和方案选定 ............................... 4 三、主要拆除流程 ......................................... 5 四、安全生产 ............................................ 18 五、文明施工 ............................................ 22 六、环境保护措施 ........................................ 23 七、消防措施 ............................................ 23 3 文体中游泳池心网架拆除方案 一、项目概况 1.1、工程简介 该工程为开发区文体中心游泳池的顶网架拆除工程,其屋面系统采用网架结构,网架上方原设计为盖楼板,屋面有保温、找坡、找平层,防水层。游泳池上弦D 轴-1/L 轴总长63.9 米,上弦23 轴-29 轴总长35.025 米;投影面积2237.097m2。游泳池网架座落在工字钢梁上,钢梁分别座落在牛腿柱上四周相连为一整体。每跨长边跨度3.9--4.5米,短边跨度4.5--3.5m。本工程采用园球链接(圆球与腹杆焊接),正放四角锥形式结构,这样使各个节点受力均匀。网架的设计总量为180 吨,其中2.2×2.2m 面积重为384kg/m2。网架下弦排布置图、网架上弦平面布置图、及网架排名布置图见后页附图。 二、现场条件分析和方案选定 2.1、水北公司公司经过领导现场勘察后研究决定,按照公司现有技术力量 ,根据现场实际情况采用搭 设满 堂 脚 手 架的方案进 行 文体中心游泳池网架的拆除工作 。尽 量利 用原有的材 料 进 行 搭 设、加 工、处 理 、补 充 再 利用;完 成 文体中心游泳池的网架拆除工作 。 2.2、由 于 现场作 业 面狭 窄 ,并 且 网架跨度较 大 ,高 度在7-8m。单 块 重量和面积都 很 大 ,使得 200 吨履 带 式吊 车 在外 围 一是 要 修 简易 的施 工道 路 ,二是 停 好 车 因 距 离 远 ,相邻 的建 筑 物 高 ,使得 吊 车 的起 重臂 无 法 调 到 网架的所 需 的起 重位 置。( 因 起 重臂 与建 筑 物 的夹 角小 ),另 外200 吨的吊 车 分块 吊 装 很 难 实现,或 者 说 实现话 成 本很 高 ,并 对 周围 环 境 的影响 比 较 大 ,...
