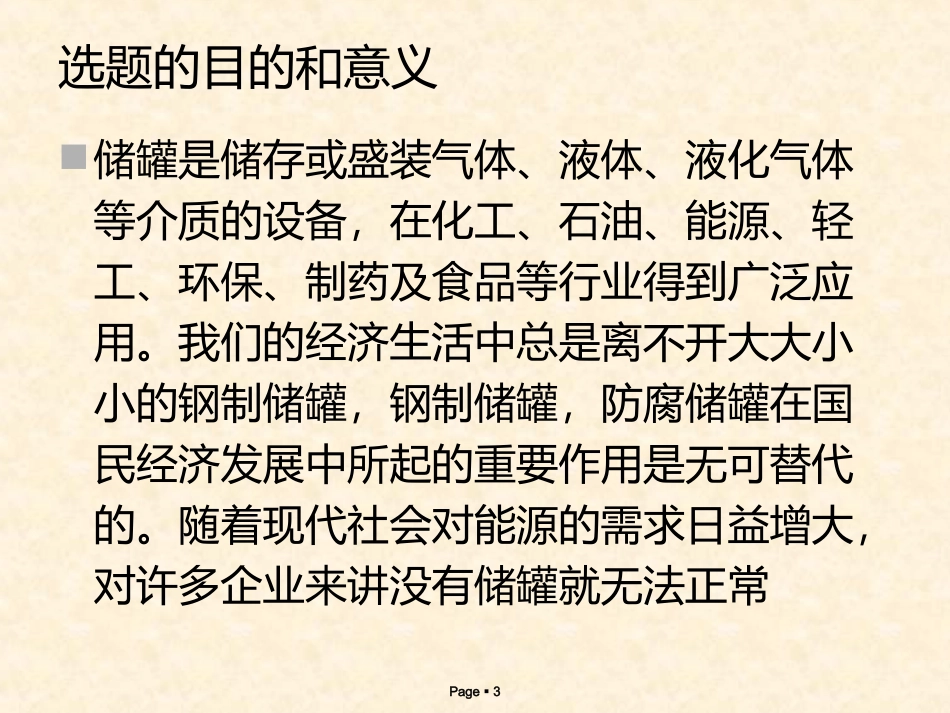

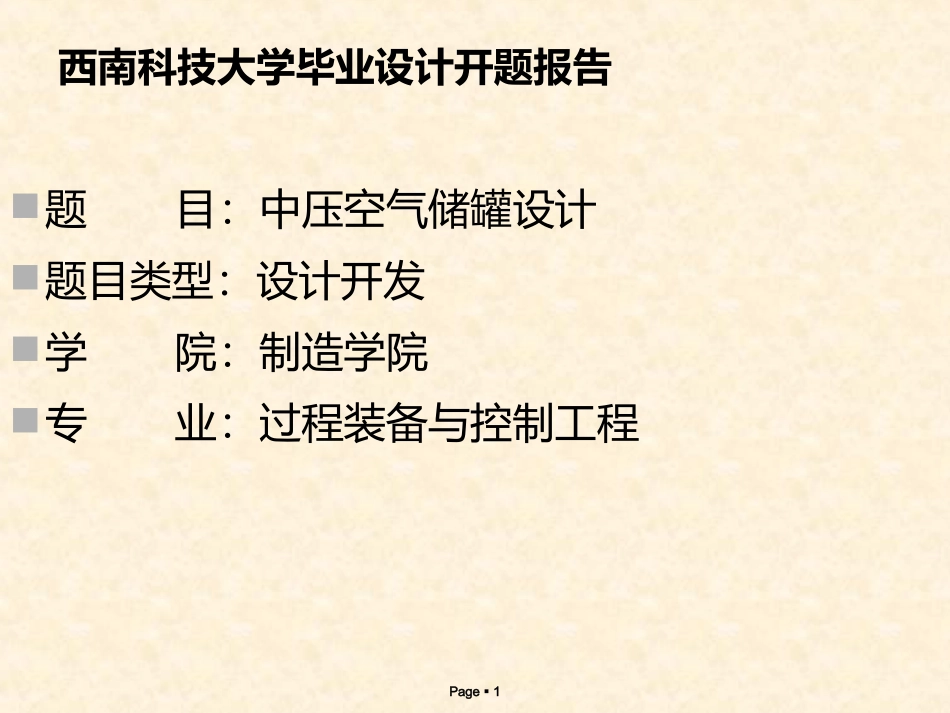

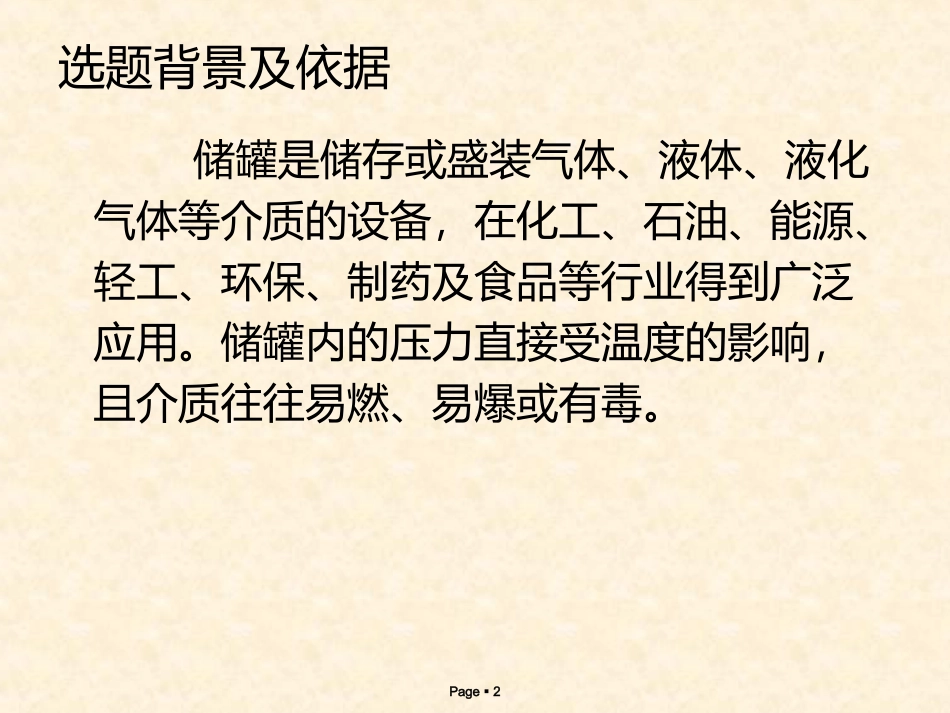

Page1西南科技大学毕业设计开题报告题目：中压空气储罐设计题目类型：设计开发学院：制造学院专业：过程装备与控制工程Page2选题背景及依据储罐是储存或盛装气体、液体、液化气体等介质的设备，在化工、石油、能源、轻工、环保、制药及食品等行业得到广泛应用。储罐内的压力直接受温度的影响，且介质往往易燃、易爆或有毒。Page3选题的目的和意义储罐是储存或盛装气体、液体、液化气体等介质的设备，在化工、石油、能源、轻工、环保、制药及食品等行业得到广泛应用。我们的经济生活中总是离不开大大小小的钢制储罐，钢制储罐，防腐储罐在国民经济发展中所起的重要作用是无可替代的。随着现代社会对能源的需求日益增大，对许多企业来讲没有储罐就无法正常Page4选题的目的和意义生产，特别是国家战略物资储备均离不开各种容量和类型的防腐储罐等储罐,并且各种储存设备的需求量及要求也在不断的提高，因此我们需要在已有的各种储存设备（储罐）的基础上进行结构的创新以及新型材料的应用上得创新。使储罐既满足储存物质的需要又符合国家的新标准。Page5国外研究现状储罐贮存是工业中非常重要的一个环节，且占有非常高的投资比例，所以世界上大多数的国家非常重视大型储罐的设计以及制造。文莱、印度尼西亚和阿尔及利亚等储罐输出国和法国、日本、英国等输入国都建设有大量的储罐。亚洲占有全球储罐应用量的78%，其中日本的应用量最多占全球的62%。投资费用、安全因素、容量大小及当地的建造条件决定了储罐的形式。Page6国外研究现状根据国外储罐的发展历程，可以知道，储罐大型化是其发展的必然趋势，储罐越大，节省的钢材就越多，投资就会越小，而且布局将会更加紧凑，占地面积也小。国外各个国家也在致力于研究更大型的储罐。Page7国内研究现状国内大型储罐设计建造技术发展可分为四个阶段。第一阶段为整体技术引进,包括材料、设计技术及施工技术,如20世纪80年代中期在大庆、秦皇岛建设的10×104m3储罐;第二阶段实现了设计技术及施工技术国产化,仅高强度材料进口,如20世纪90年代在上海、镇海、兰州、黄岛等地建设的10×104m3储罐;第三阶段全面实现了国产化,从高强度材料、设计技术及施工技术,Page8国内研究现状如在北京燕山建设的4台10×104m3储罐。第四阶段是大型储罐的设计跨入世界先进行列,国内已设计建成15×104m3储罐,如在江苏仪征和甘肃兰州建设的15×104m3储罐。Page9生产需求状况随着石油化工、电站锅炉和原子能工业的迅猛发展，压力容器制造技术也有了很大的发展，对现今的储罐的需求主要表现在以下三个方面：一是所需压力容器的容积向大型化过渡，容器直径和壁厚成倍增长；二是低合金高强度钢的广泛应用，大部分压力容器均采用了各种级别的低合金高强度钢；三是焊接新工艺、新技术的广泛应用，使得焊接质量进一步提高，从而提高这些大型产品质量的可靠性。Page10参考文献[1]GB150-1998钢制压力容器[s]北京：中国标准出版社1998[2]TSGR2004-2009固定式压力容器安全技术监察规程[3]贺匡国.化工容器及设备简明设计手册（第二册）[M]北京：化学工业出版社.2002[4]魏新利.压力容器现代设计与安全技术北京：化学工业出版社.2004[5]郑津洋.过程设备设计（第三版）北京：化学工业出版社.2010[6]JB4746-2002钢制压力容器用封头[7]HG20582-1998钢制化工容器强度计算规定国家石油或化学工业局.1998Page11研究(设计)内容根据工艺要求，容量为5m3，介质为空气，工作压力为8MPa，工作温度为常温的的中压空气储罐。该设计主要包括：（1）查阅相关资料，确定相关材料及及数据。（2）主要元件的设计（圆筒厚度设计、封头设计、人孔选择、接管和法兰、螺栓的选择、鞍座的选型和结构设计）Page12研究(设计)内容（3）开孔强度设计（补强设计方法的判断、有效补强范围、有效补强面积）（4）强度设计（水压试验校核、圆筒轴向应力弯矩计算、圆筒的轴向应力计算及校核、切应力的计算及校核、圆筒周向应力的计算及校核、鞍座应力计算及校核、）（5）焊接结构设计（焊接方法、焊接工艺及技术要求）Page13研究(设计)思...
