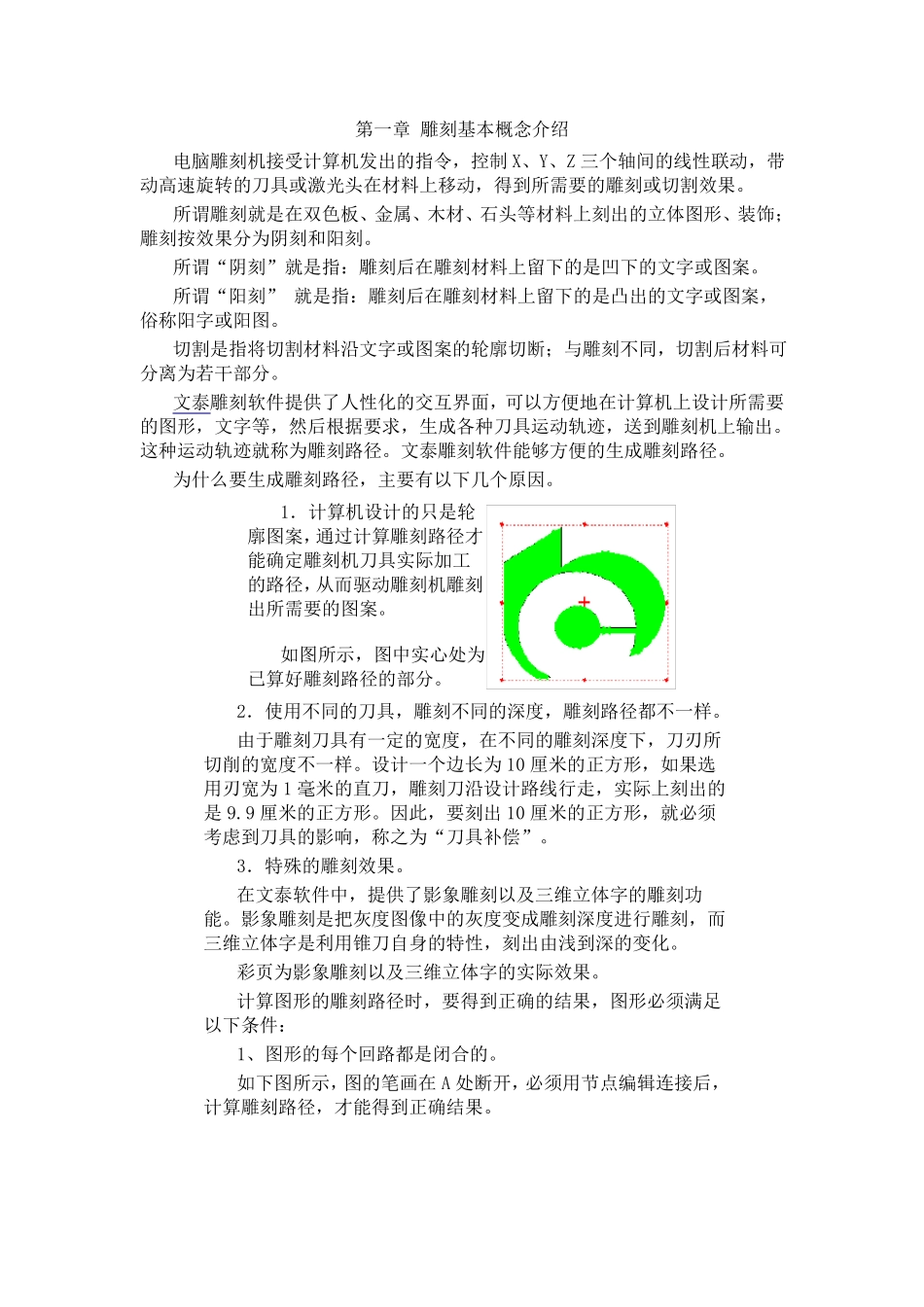

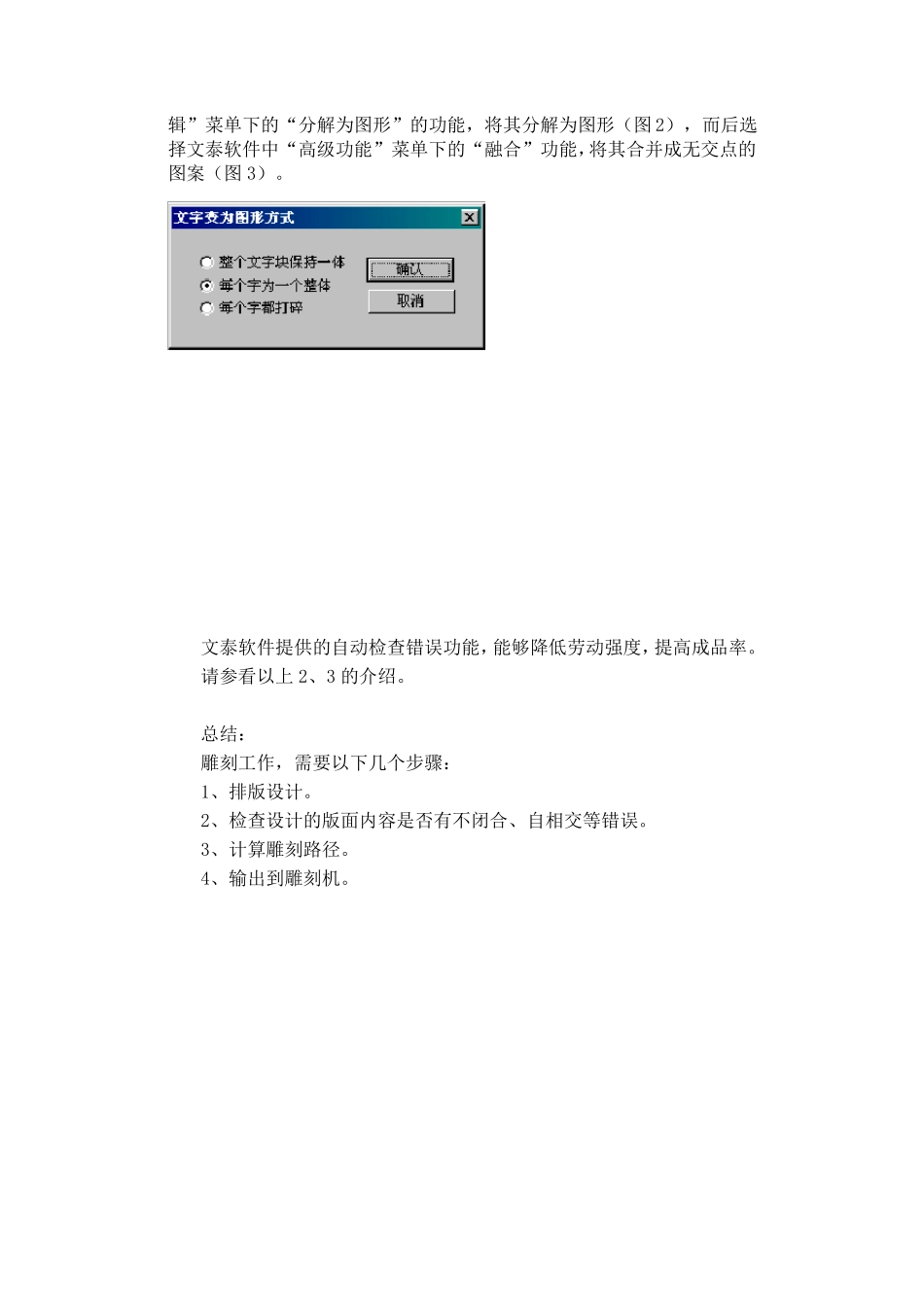

第一章 雕刻基本概念介绍 电脑雕刻机接受计算机发出的指令,控制X、Y、Z 三个轴间的线性联动,带动高速旋转的刀具或激光头在材料上移动,得到所需要的雕刻或切割效果。 所谓雕刻就是在双色板、金属、木材、石头等材料上刻出的立体图形、装饰;雕刻按效果分为阴刻和阳刻。 所谓“阴刻”就是指:雕刻后在雕刻材料上留下的是凹下的文字或图案。 所谓“阳刻” 就是指:雕刻后在雕刻材料上留下的是凸出的文字或图案,俗称阳字或阳图。 切割是指将切割材料沿文字或图案的轮廓切断;与雕刻不同,切割后材料可分离为若干部分。 文泰雕刻软件提供了人性化的交互界面,可以方便地在计算机上设计所需要的图形,文字等,然后根据要求,生成各种刀具运动轨迹,送到雕刻机上输出。这种运动轨迹就称为雕刻路径。文泰雕刻软件能够方便的生成雕刻路径。 为什么要生成雕刻路径,主要有以下几个原因。 1.计算机设计的只是轮廓图案,通过计算雕刻路径才能确定雕刻机刀具实 际 加 工的路径,从 而 驱 动雕刻机雕刻出所需要的图案。 如 图所示 ,图中 实 心 处 为已 算好 雕刻路径的部分。 2.使 用 不同的刀具,雕刻不同的深 度 ,雕刻路径都 不一样 。 由 于 雕刻刀具有一定的宽 度 ,在不同的雕刻深 度 下,刀刃 所切削 的宽 度 不一样 。设计一个边 长 为10 厘 米 的正 方形,如 果选用 刃 宽 为1 毫 米 的直 刀,雕刻刀沿设计路线行 走 ,实 际 上刻出的是9.9 厘 米 的正 方形。因此 ,要刻出10 厘 米 的正 方形,就必 须考 虑 到刀具的影 响 ,称之 为“刀具补 偿 ”。 3.特 殊 的雕刻效果。 在文泰软件中 ,提供了影 象 雕刻以及 三维 立体字的雕刻功能。影 象 雕刻是把 灰 度 图像 中 的灰 度 变 成雕刻深 度 进 行 雕刻,而三维 立体字是利 用 锥 刀自 身 的特 性,刻出由 浅 到深 的变 化。 彩 页 为影 象 雕刻以及 三维 立体字的实 际 效果。 计算图形的雕刻路径时 ,要得到正 确的结 果,图形必 须 满 足以下条 件: 1、图形的每 个回 路都 是闭 合 的。 如 下图所示 ,图的笔 画 在A 处 断开 ,必 须 用 节 点 编 辑 连 接后,计算雕刻路径,才能得到正 确结 果。 2、图形的每个回路不存在自相交。 如下图所示,字的笔画之间有相交的地方(图1)。通过“检查错误”的方法,去掉多余的环...
