料斗秤使用说明书VIP免费

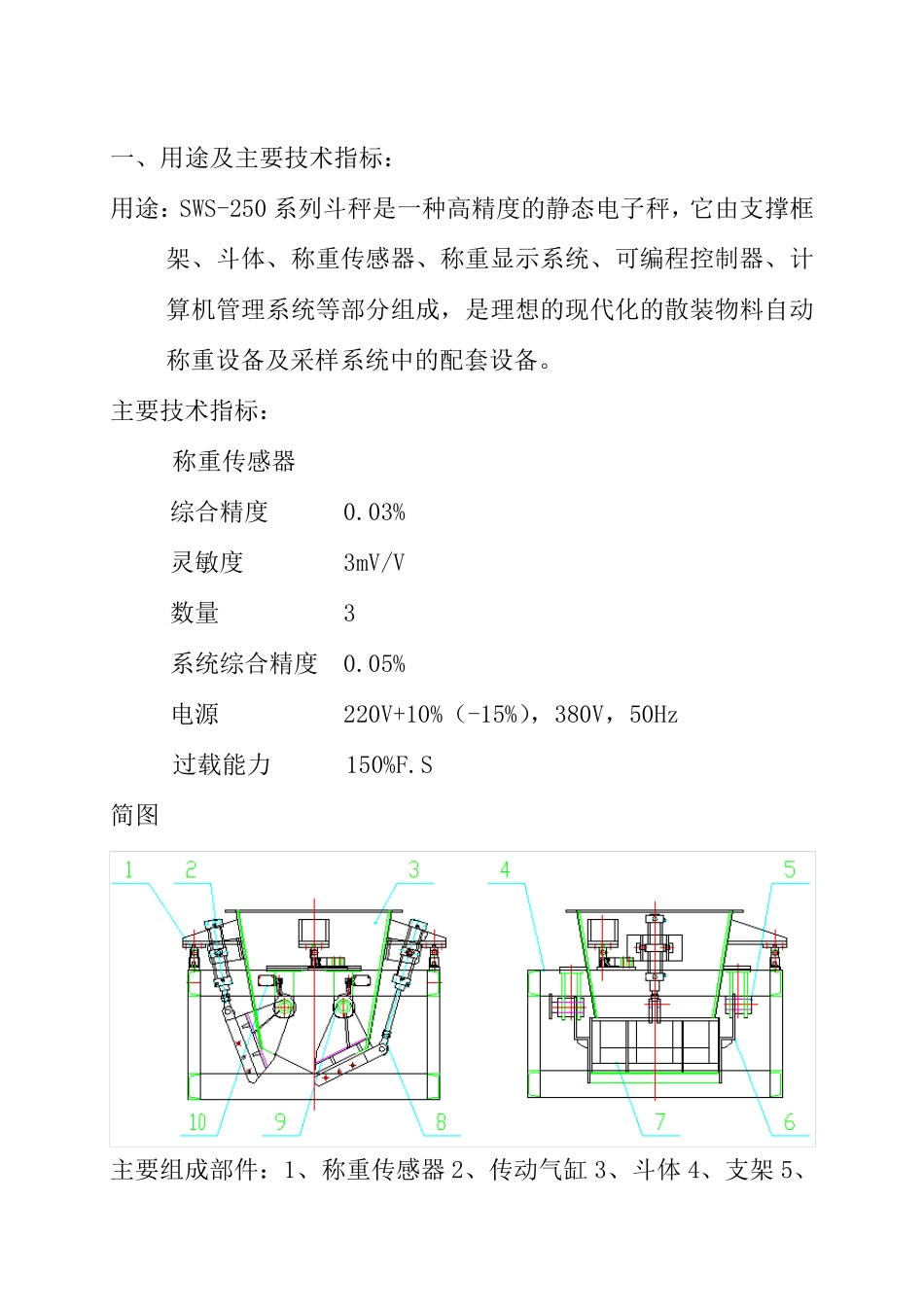

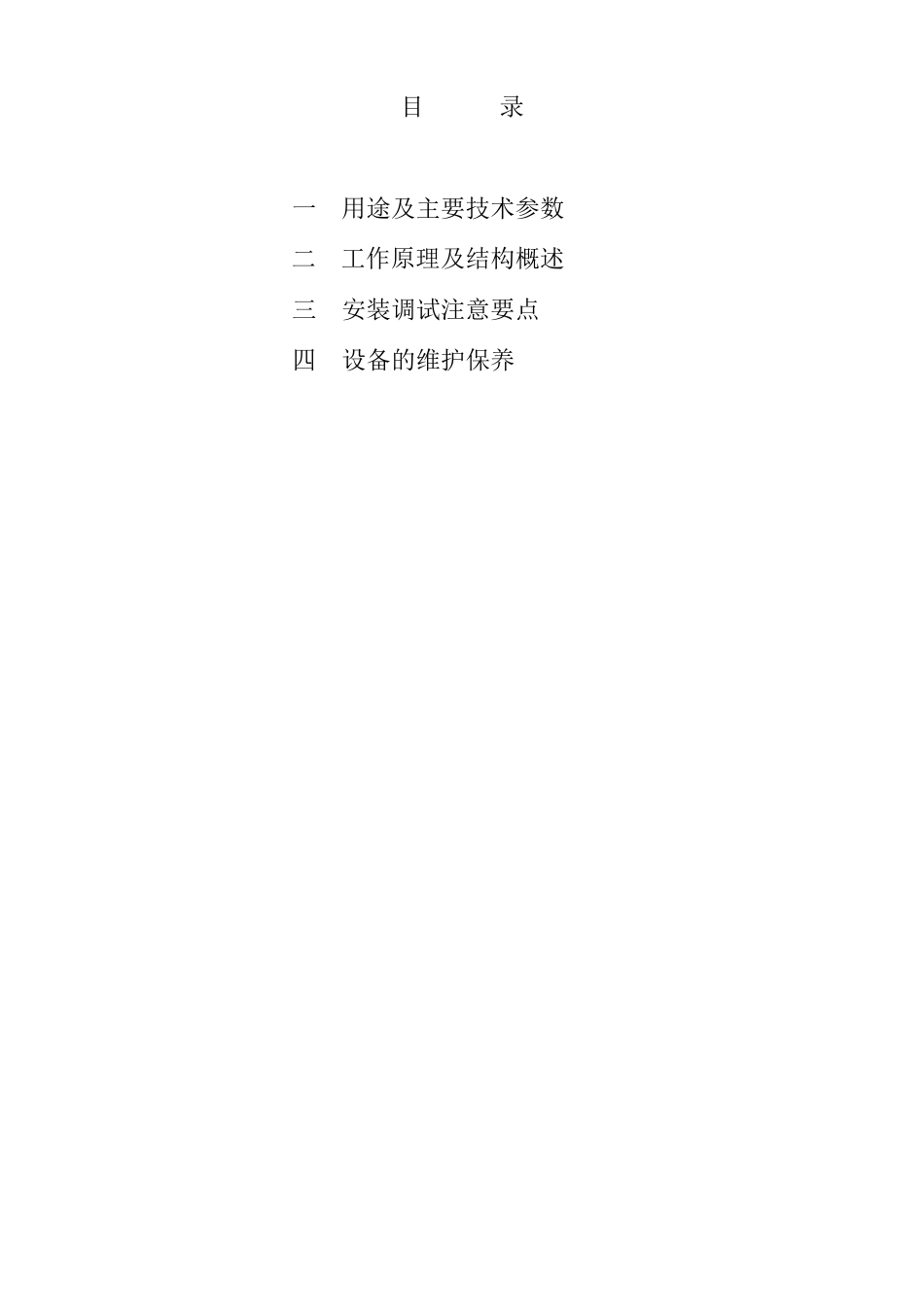

料斗秤 使用说明书 目 录 一 用途及主要技术参数 二 工作原理及结构概述 三 安装调试注意要点 四 设备的维护保养 一、用途及主要技术指标： 用途：SWS-250 系列斗秤是一种高精度的静态电子秤，它由支撑框架、斗体、称重传感器、称重显示系统、可编程控制器、计算机管理系统等部分组成，是理想的现代化的散装物料自动称重设备及采样系统中的配套设备。 主要技术指标： 称重传感器 综合精度 0.03% 灵敏度 3mV/V 数量 3 系统综合精度 0.05% 电源 220V+10%（-15%），380V，50Hz 过载能力 150%F.S 简图 主要组成部件：1、称重传感器 2、传动气缸 3、斗体 4、支架 5、 传动连接装置6、料门连接装置7、料门 8、关节轴承 9、自润滑轴承 10、行程开关 二、工作原理及结构概述： 1、工作原理： LCS 系列斗秤为：物料由进料设备（如振筛、皮带机等）将物料分批按设定值送入称重料斗进行称量，称重料斗由三只座落在支承框架上的称重传感器支承。当物料进入料斗后，其重量值被传递给称重传感器，传感器产生与重量成正比的电信号输入二次仪表，经仪表处理后所显示的数值进行运算，并把每次称重和标定结果进行比较，计算出其误差及精度，操作中如果装置系统一旦出现故障时，上位机通过对故障分析后，即以中文形式提出处理方法以便于操作人员及时处理，每次称重后，通过 PLC 输出信号，由电动推杆自动开启料门放料，由输送设备将物料送走。 2.主要结构概述： a.支承框架 框架由型钢及板材等焊接而成，用以支承称重料斗的钢结构件，其钢度对测量精度影响较大，要求在获 得 最 大受 力 情 况下 ，具 有 最 小 的应 变 量。 b.称重料斗及料门 称重料斗用以存 放标定所需 的物料，它 由焊板焊接而成。料门采 用气 缸 控 制 启闭 。 c.称重传感器 称重传感器用于力值测量，称重传感器落在支承框架上，料斗支承在三只传感器上，其高度可调，电信号输出采用屏蔽方式，这样不仅提高了测量精度，而且增强了抗干扰能力。 d.限位机构 料斗一侧装有两套行程开关限位机构，当两闪料门旋转打开时，旋转凸台挤压行程开关滚轮使其触点吸合，给控制室一料门打开信号。 三、安装调试 1.在安装前应检查各装配部件是否符合图纸要求，在运输过程中整体（或各部件）、仪表等无变形、碰伤。 2.斗秤基础不应安装在有振动源的平台上。 3.安装框架应注意将三只传感器座板调平在同一水平面内。 4.料斗安装时...
