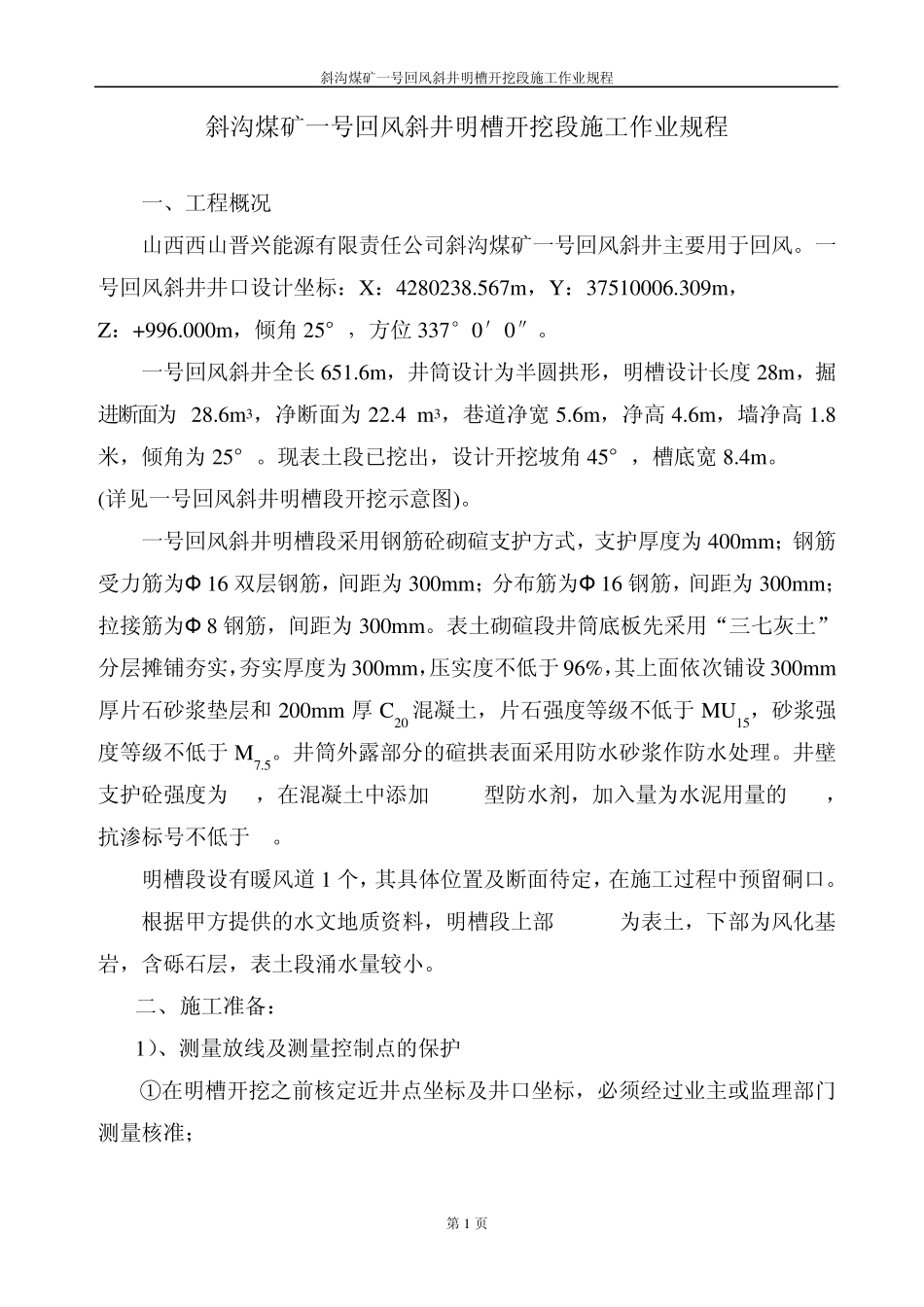

斜沟煤矿一号回风斜井明槽开挖段施工作业规程 第1 页 斜沟煤矿一号回风斜井明槽开挖段施工作业规程 一、工程概况 山西西山晋兴能源有限责任公司斜沟煤矿一号回风斜井主要用于回风。一号回风斜井井口设计坐标：X：4280238.567m ，Y：37510006.309m， Z：+996.000m ，倾角25°，方位337°0′0″。 一号回风斜井全长 651.6m ，井筒设计为半圆拱形，明槽设计长度 28m ，掘进断面为 28.6m 3，净断面为 22.4 m 3，巷道净宽 5.6m，净高 4.6m，墙净高 1.8米，倾角为 25°。现表土段已挖出，设计开挖坡角45°，槽底宽 8.4m。 (详见一号回风斜井明槽段开挖示意图)。 一号回风斜井明槽段采用钢筋砼砌碹支护方式，支护厚度为 400m m ；钢筋受力筋为Ф 16 双层钢筋，间距为 300m m ；分布筋为Ф 16 钢筋，间距为 300m m；拉接筋为Ф 8 钢筋，间距为 300m m 。表土砌碹段井筒底板先采用“三七灰土”分层摊铺夯实，夯实厚度为 300m m ，压实度不低于96%，其上面依次铺设300m m厚片石砂浆垫层和 200m m 厚 C20 混凝土，片石强度等级不低于MU15，砂浆强度等级不低于M7.5。井筒外露部分的碹拱表面采用防水砂浆作防水处理。井壁支护砼强度为 C30，在混凝土中添加 BR-3型防水剂，加入量为水泥用量的 10%，抗渗标号不低于S8。 明槽段设有暖风道 1 个，其具体位置及断面待定，在施工过程中预留硐口。 根据甲方提供的水文地质资料，明槽段上部 0-28m为表土，下部为风化基岩，含砾石层，表土段涌水量较小。 二、 施工准备： 1）、测量放线及测量控制点的保护 ①在明槽开挖之前核定近井点坐标及井口坐标，必须经过业主或监理部门测量核准； 斜沟煤矿一号回风斜井明槽开挖段施工作业规程 第 2 页 ②根据施工图纸、井筒开口点坐标位置放出明槽开挖基线； ③将近井点及井筒中心线使用混凝土进行浇筑，并设置涂红白漆的钢筋支架予以保护，防止机械设备碰压测量点； ④所有的测量点定位标记一经核实后，工程科测量人员对其进行定期检查复核，确保测量点的准确性。 2）建筑材料及下道工序的施工准备 明槽开挖后必须立即进行明槽段井筒浇筑施工，不能等工待料造成暴槽，以及因气候变化与地质不利因素发生塌方及积水等事故，因此必须在开挖前做好下道工序施工所需要的材料、劳动力组织、技术措施、施工装备等工作。 ① 施工临时用水、用电方案落实到位； ② 明槽开挖之前应做好井筒施工所需的原材料诸...
