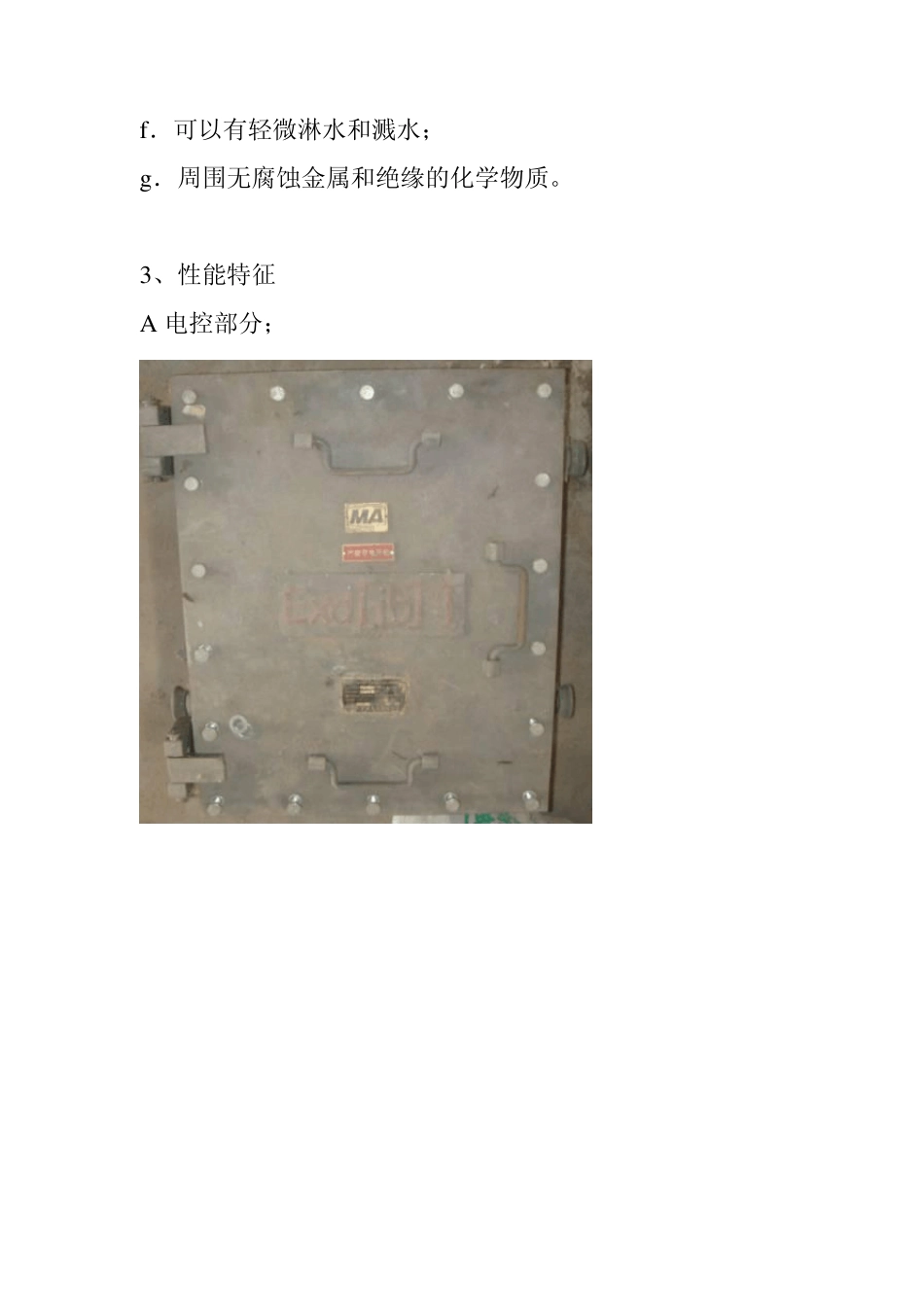

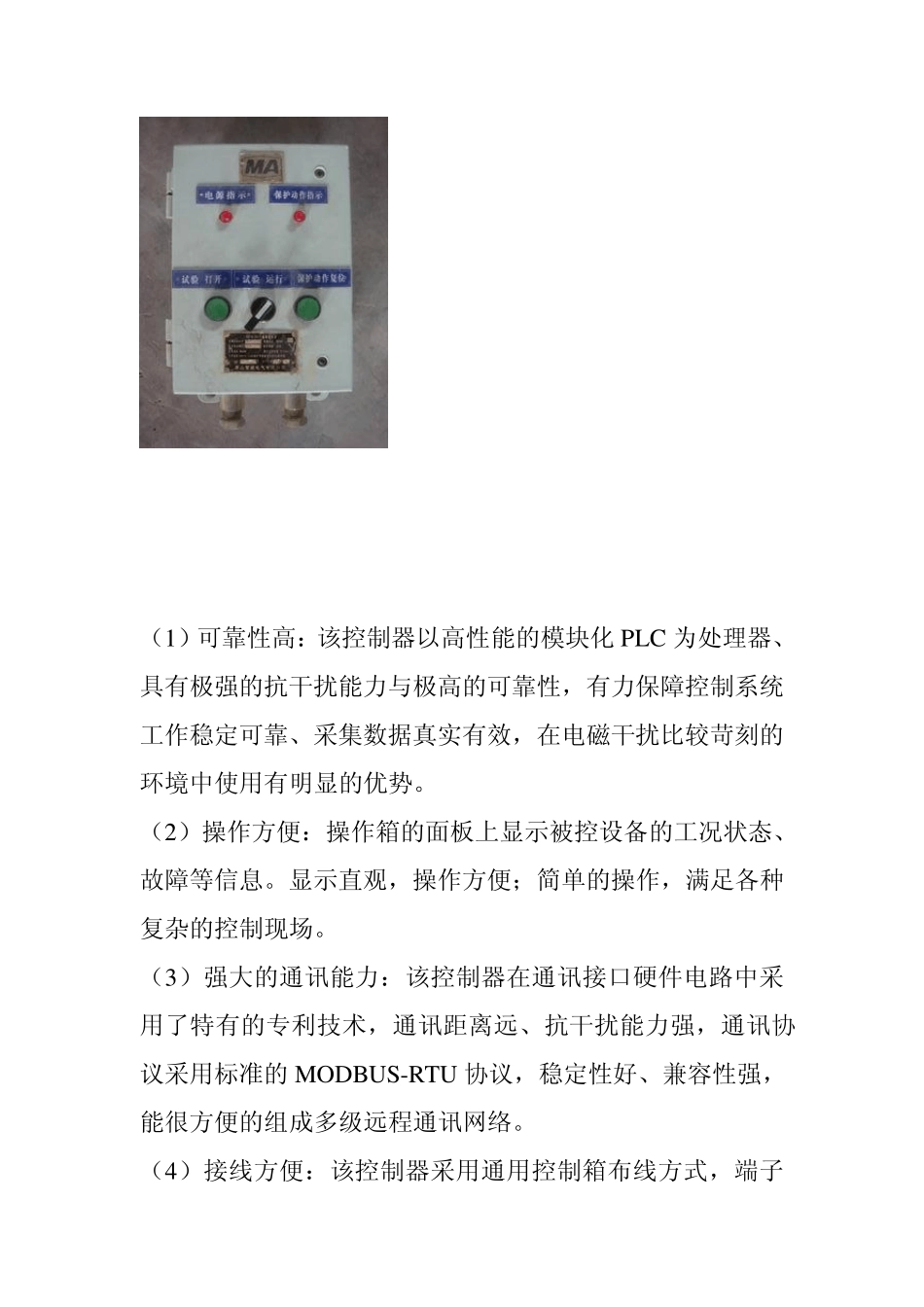

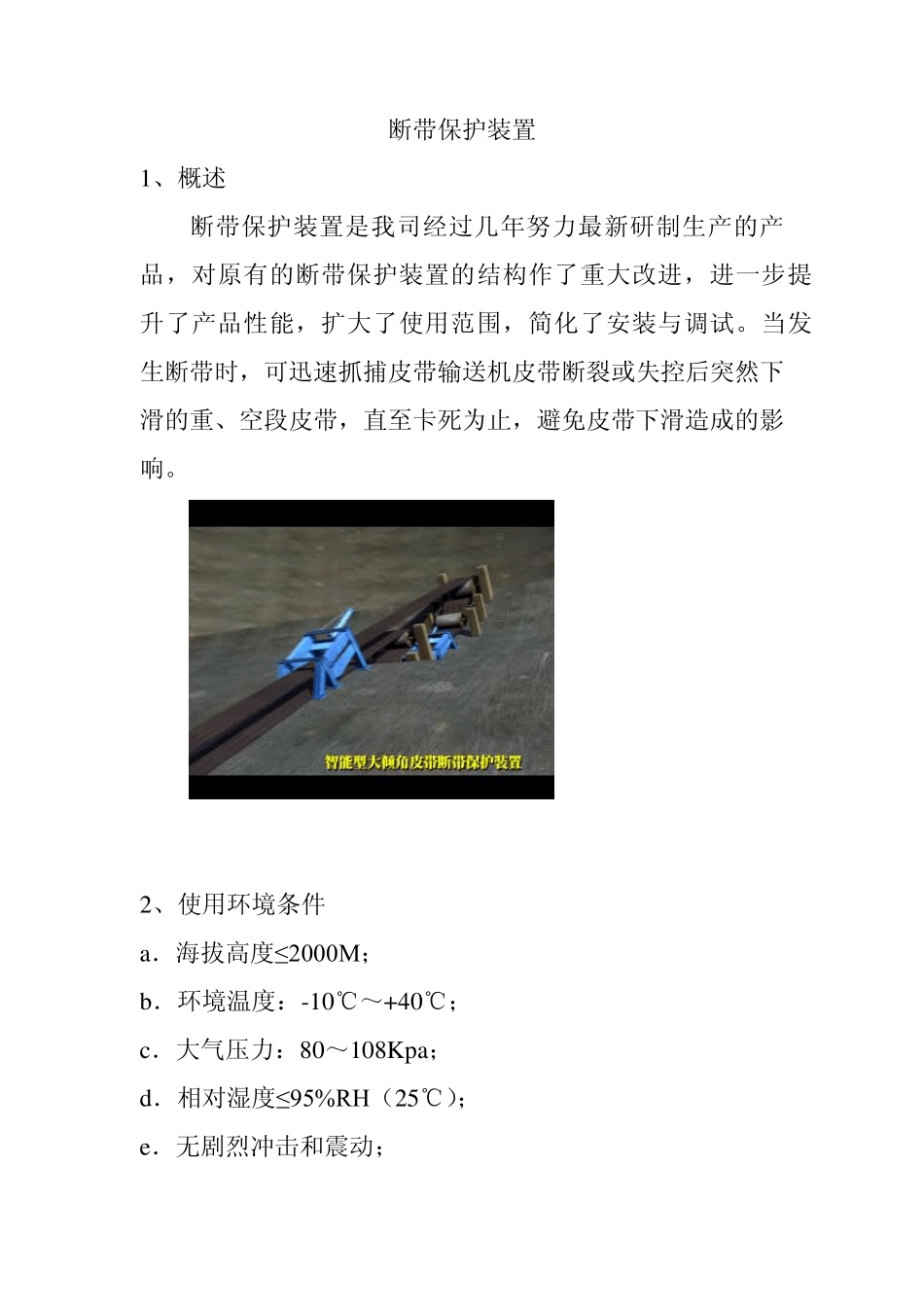

断带保护装置 1、概述 断带保护装置是我司经过几年努力最新研制生产的产品，对原有的断带保护装置的结构作了重大改进，进一步提升了产品性能，扩大了使用范围，简化了安装与调试。当发生断带时，可迅速抓捕皮带输送机皮带断裂或失控后突然下滑的重、空段皮带，直至卡死为止，避免皮带下滑造成的影响。 2、使用环境条件 a．海拔高度≤2000M； b．环境温度：-10℃～+40℃； c．大气压力：80～108Kpa； d．相对湿度≤95%RH（25℃）； e．无剧烈冲击和震动； f．可以有轻微淋水和溅水； g ．周围无腐蚀金属和绝缘的化学物质。 3、性能特征 A 电控部分； （1）可靠性高：该控制器以高性能的模块化PLC 为处理器、具有极强的抗干扰能力与极高的可靠性，有力保障控制系统工作稳定可靠、采集数据真实有效，在电磁干扰比较苛刻的环境中使用有明显的优势。 （2）操作方便：操作箱的面板上显示被控设备的工况状态、故障等信息。显示直观，操作方便；简单的操作，满足各种复杂的控制现场。 （3）强大的通讯能力：该控制器在通讯接口硬件电路中采用了特有的专利技术，通讯距离远、抗干扰能力强，通讯协议采用标准的MODBUS-RTU 协议，稳定性好、兼容性强，能很方便的组成多级远程通讯网络。 （4）接线方便：该控制器采用通用控制箱布线方式，端子 号标注清晰，接线空间大，用户接线轻松、方便，不会有接线困难等问题。 B 机械部分； （1）夹紧方式为面接触，皮带受到的夹紧力平均，夹紧可靠，而且具有自锁功能。是目前对断带最科学的抓捕方式； （2 ）皮带输送机的正常维护时，可使用该保护器的人工夹带功能，将所维修部分的二端夹住，以便维修； （3 抓捕断带时控制器发出急停机信号，使皮带输送机急停机； （4 ）滑带行程可在设定范围内调节，可避免皮带机停机正常倒带而误抓捕； 4 、功能特点 结构上分上、下皮带断带抓捕器，其特点主要有： 设计新颖，结构合理，动作灵敏，安全可靠。 采取了与皮带接触触发方式，触发动作灵敏可靠，并具有断带报警功能； 采用楔形抓捕方式，使用寿命长； 机构采用中空框架结构，积灰最小，减少维护量。 断带后自动停止工作。 可在不断带下试验、在试验中调整，确保工作安全可靠。 断带信号取自上皮带，准确可靠，以免发生误动作。 实现功能有： 1 ）张紧装置监测 在皮带张紧装置处安装位置监测开关，实时监测张紧装置是否处于正常位置，若发生断带，位置监测开关动作，使气缸电磁...
