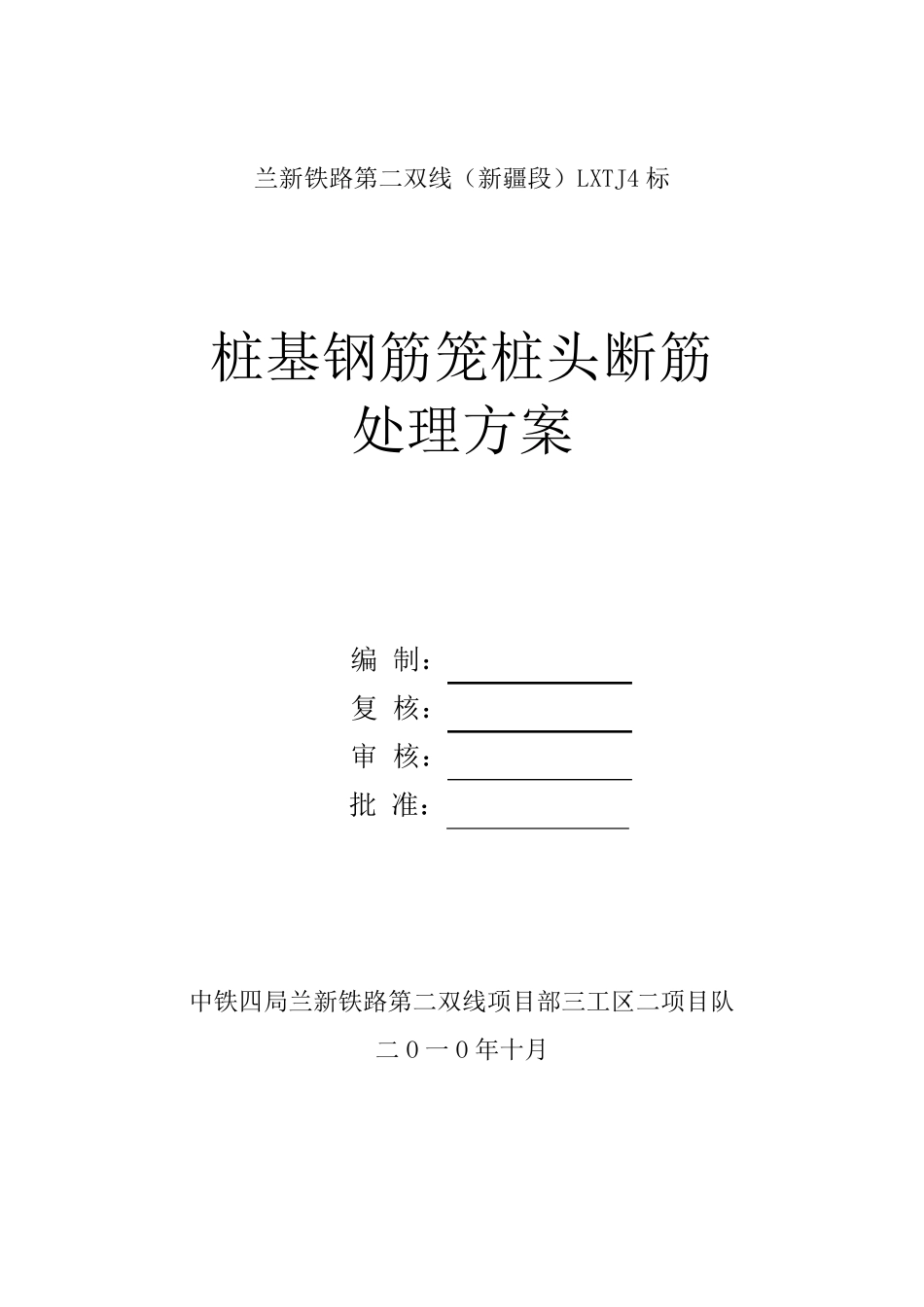

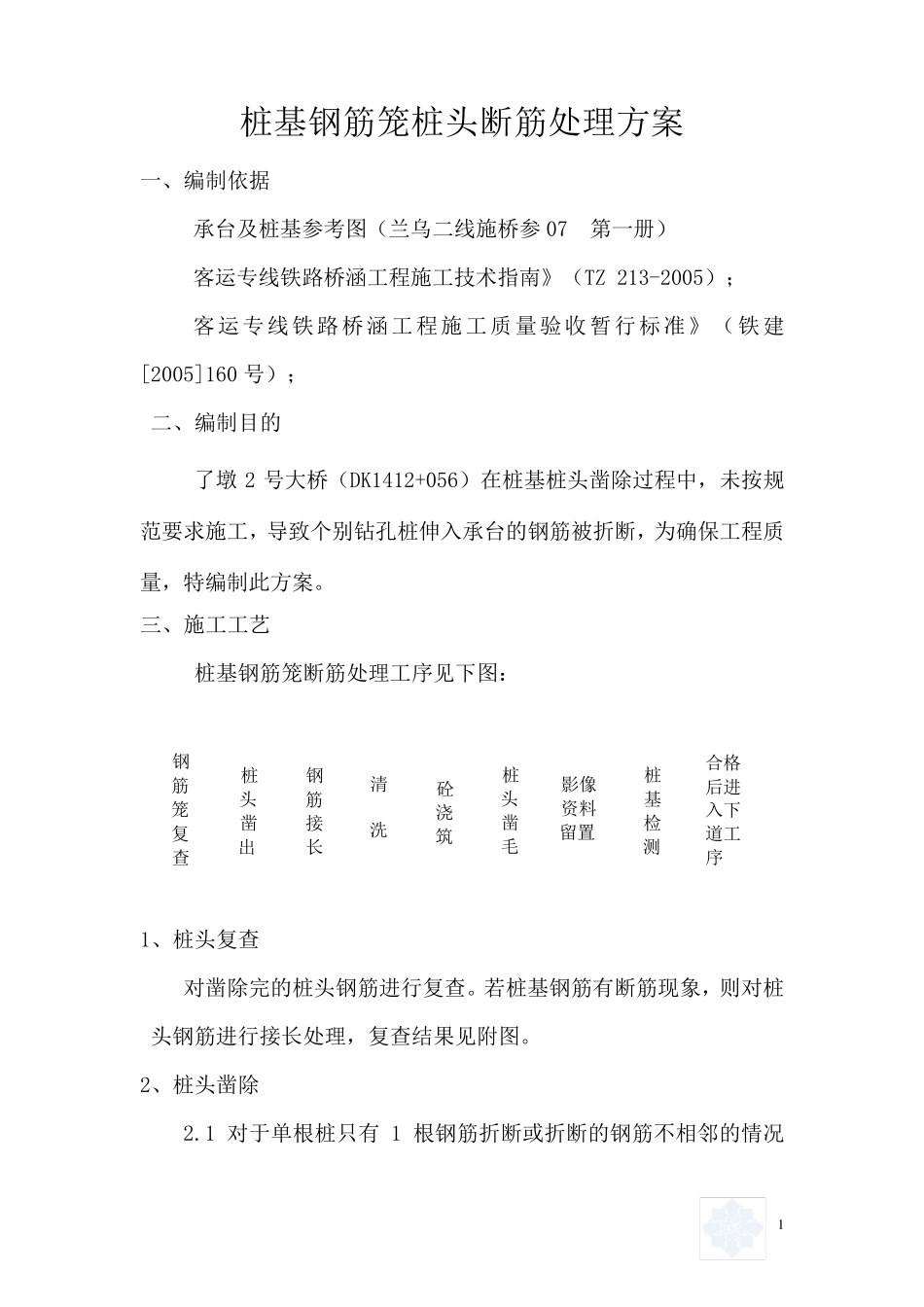

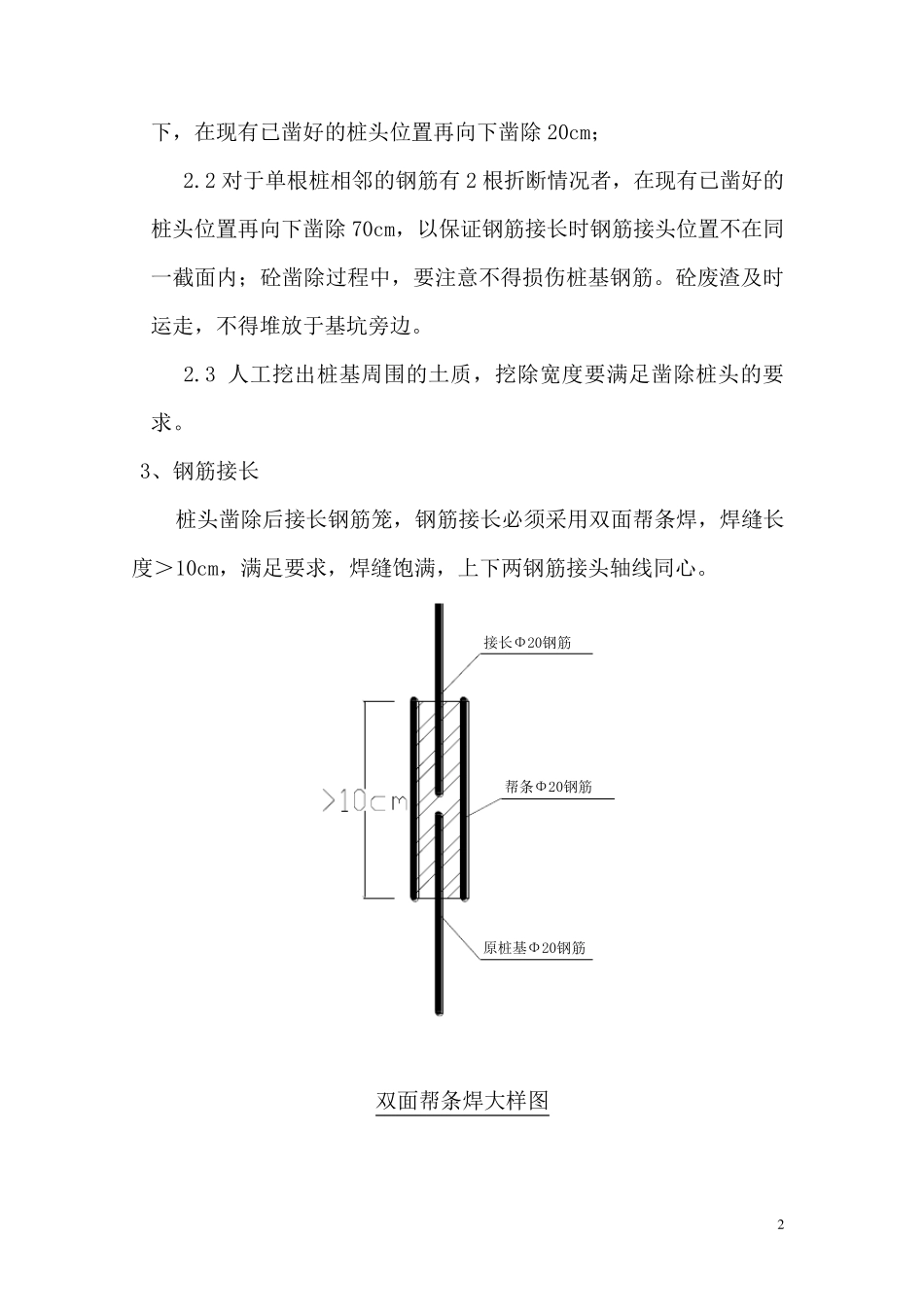

兰新铁路第二双线（新疆段）LXTJ4 标 桩基钢筋笼桩头断筋 处理方案 编 制： 复 核： 审 核： 批 准： 中铁四局兰新铁路第二双线项目部三工区二项目队 二O 一 O 年十月 1 桩基钢筋笼桩头断筋处理方案 一、编制依据 承台及桩基参考图（兰乌二线施桥参 07 第一册） 客运专线铁路桥涵工程施工技术指南》（TZ 213-2005）； 客运专线铁路桥涵工程施工质量验收暂行标准》（铁建[2005]160 号）； 二、编制目的 了墩 2 号大桥（DK1412+056）在桩基桩头凿除过程中，未按规范要求施工，导致个别钻孔桩伸入承台的钢筋被折断，为确保工程质量，特编制此方案。 三、施工工艺 桩基钢筋笼断筋处理工序见下图： 钢筋笼复查桩头凿出钢筋接长清洗砼浇筑桩头凿毛影像资料留置桩基检测合格后进入下道工序 1、桩头复查 对凿除完的桩头钢筋进行复查。若桩基钢筋有断筋现象，则对桩头钢筋进行接长处理，复查结果见附图。 2、桩头凿除 2.1 对于单根桩只有 1 根钢筋折断或折断的钢筋不相邻的情况 2 下，在现有已凿好的桩头位置再向下凿除20cm； 2.2 对于单根桩相邻的钢筋有2 根折断情况者，在现有已凿好的桩头位置再向下凿除70cm，以保证钢筋接长时钢筋接头位置不在同一截面内；砼凿除过程中，要注意不得损伤桩基钢筋。砼废渣及时运走，不得堆放于基坑旁边。 2.3 人工挖出桩基周围的土质，挖除宽度要满足凿除桩头的要求。 3、钢筋接长 桩头凿除后接长钢筋笼，钢筋接长必须采用双面帮条焊，焊缝长度＞10cm，满足要求，焊缝饱满，上下两钢筋接头轴线同心。 原桩基Φ20钢筋接长Φ20钢筋帮条Φ20钢筋 双面帮条焊大样图 3 一根桩仅一根钢筋断裂的处理方式≥ ≥一根桩两根钢筋断裂的处理方式 焊接时，帮条与主筋之间用四点定位焊固定后再施焊，焊缝厚度 4 大于6mm，焊缝宽度大于16mm；焊接时两主筋端面的间隙为2～5mm；保证钢筋笼两根主筋的轴线在同一直线上。 所有焊缝表面应平整，不得有凹陷或焊瘤，焊缝接头区域不得出现有肉眼可见的裂纹。 帮条焊接头尺寸偏差及缺陷允许值 名称 单位 帮条焊 帮条沿接头中心线的纵向偏移 mm 6 接头处钢筋轴线的偏移 mm 2 焊缝厚度 mm 0～+1 焊缝宽度 mm 0～+2 焊缝长度 mm -6 待钢筋焊接完毕后报监理工程师现场验收，验收合格后进入下道工序。 4、清洗桩头 焊接钢筋完成并检查合格后桩头的浮土及杂物清除干净，并用钢丝刷刷除砼等杂物，再用清水将桩头清洗干净...
