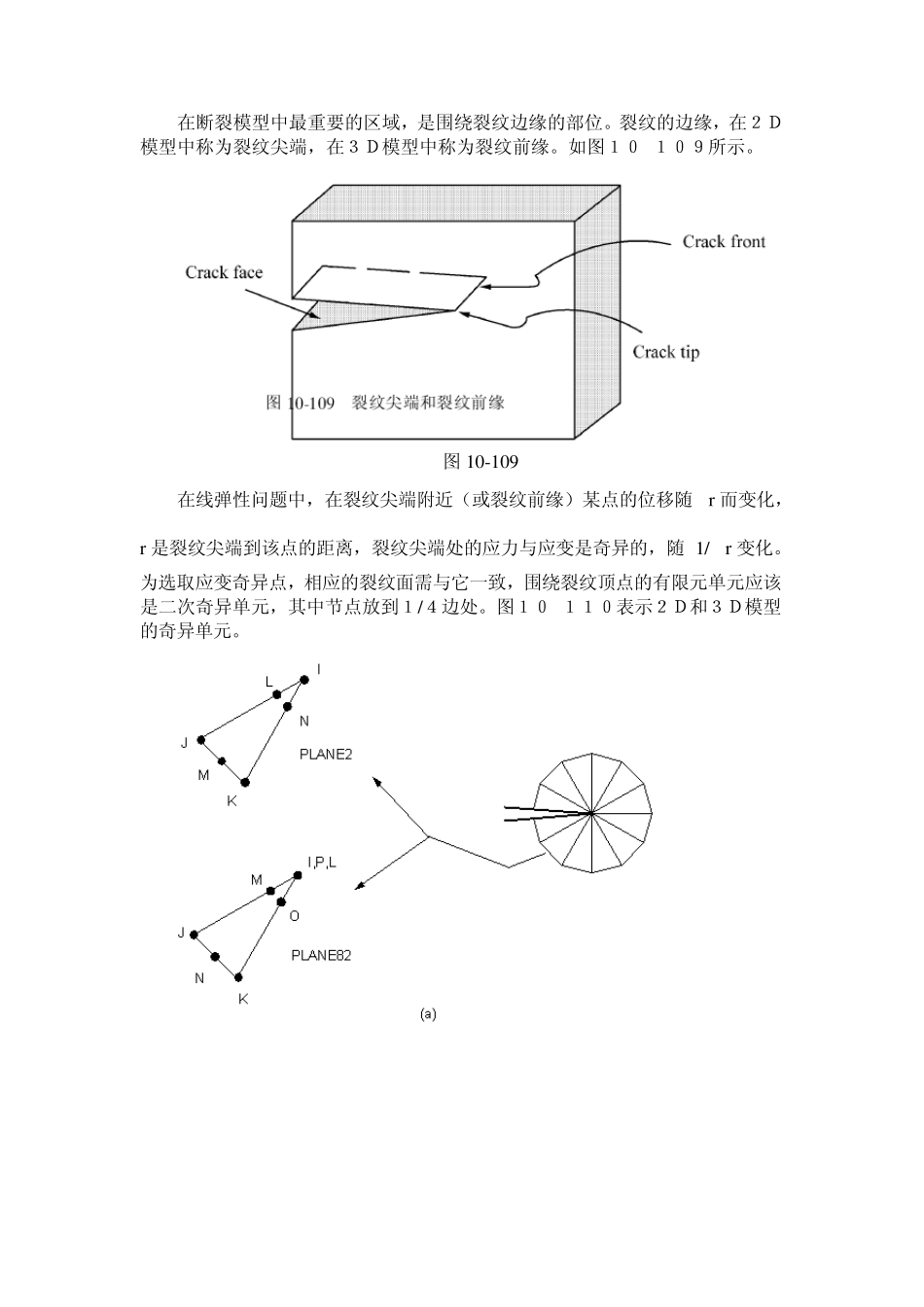

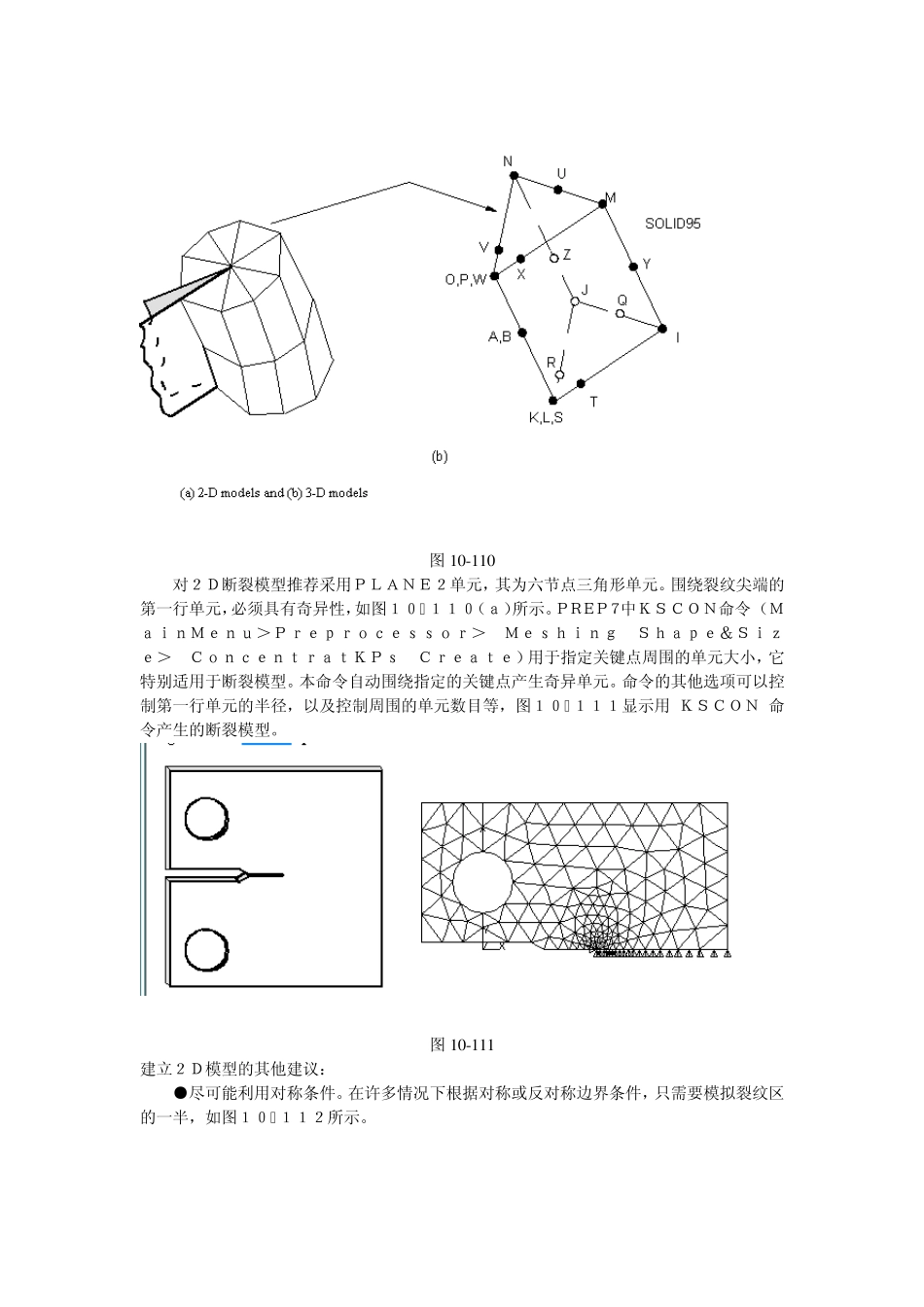

在断裂模型中最重要的区域，是围绕裂纹边缘的部位。裂纹的边缘，在２Ｄ模型中称为裂纹尖端，在３Ｄ模型中称为裂纹前缘。如图１０-１０９所示。 图 10-109 在线弹性问题中，在裂纹尖端附近（或裂纹前缘）某点的位移随r而变化，r是裂纹尖端到该点的距离，裂纹尖端处的应力与应变是奇异的，随 1/r变化。为选取应变奇异点，相应的裂纹面需与它一致，围绕裂纹顶点的有限元单元应该是二次奇异单元，其中节点放到１/４边处。图１０-１１０表示２Ｄ和３Ｄ模型的奇异单元。 图1 0 -1 1 0 对２Ｄ断裂模型推荐采用ＰＬＡＮＥ２单元，其为六节点三角形单元。围绕裂纹尖端的第一行单元，必须具有奇异性，如图１０-１１０（ａ）所示。ＰＲＥＰ７中ＫＳＣＯＮ命令 （ＭａｉｎＭｅｎｕ＞Ｐｒｅｐｒｏｃｅｓｓｏｒ＞ＭｅｓｈｉｎｇＳｈａｐｅ＆Ｓｉｚｅ＞ＣｏｎｃｅｎｔｒａｔＫＰｓＣｒｅａｔｅ）用于指定关键点周围的单元大小，它特别适用于断裂模型。本命令自动围绕指定的关键点产生奇异单元。命令的其他选项可以控制第一行单元的半径，以及控制周围的单元数目等，图１０-１１１显示用 ＫＳＣＯＮ 命令产生的断裂模型。 图1 0 -1 1 1 建立２Ｄ模型的其他建议： ●尽可能利用对称条件。在许多情况下根据对称或反对称边界条件，只需要模拟裂纹区的一半，如图１０-１１２所示。 图1 0 -1 1 2 ●为获得理想的计算结果，围绕裂纹尖端的第一行单元，其半径应该是八分之一裂纹长或更小。沿裂纹周向每一单元最好有３０°～４０°。 ●裂纹尖端的单元不能有扭曲，最好是等腰三角形。 ３Ｄ断裂模型 ３Ｄ模型推荐使用的单元类型为二十节点块体单元 ＳＯＬＩＤ９５，如图１０１１０（ｂ） 所示。围绕裂纹前缘的第一行单元应该是奇异单元。这种单元是楔形的，单元的ＫＬＰＯ面退化成ＫＯ线。产生３Ｄ断裂模型要比２Ｄ模型复杂，ＫＳＣＯＮ 命令不能用于３Ｄ模型，必须保证裂纹前缘沿着单元的ＫＯ边。 建立３Ｄ断裂模型的建议如下： ●推荐的单元尺寸与２Ｄ模型一样。此外在所有的方向上，单元的相邻边之比不能超过４∶１。 ●在弯曲裂纹前缘上，单元的大小取决于局部曲率的数值。例如，沿圆环状弯曲裂纹前缘，在 1 5 0 ～3 0 0 0 的角度内至少有一个单元。 ●所有单元的边（包括在裂纹前缘上的）都应该是直线。 １０.４.２ 计算断裂参数 在静态分析完成后，可以通过通用后处理器 ＰＯＳＴ１来计算断裂参数，如前面...
