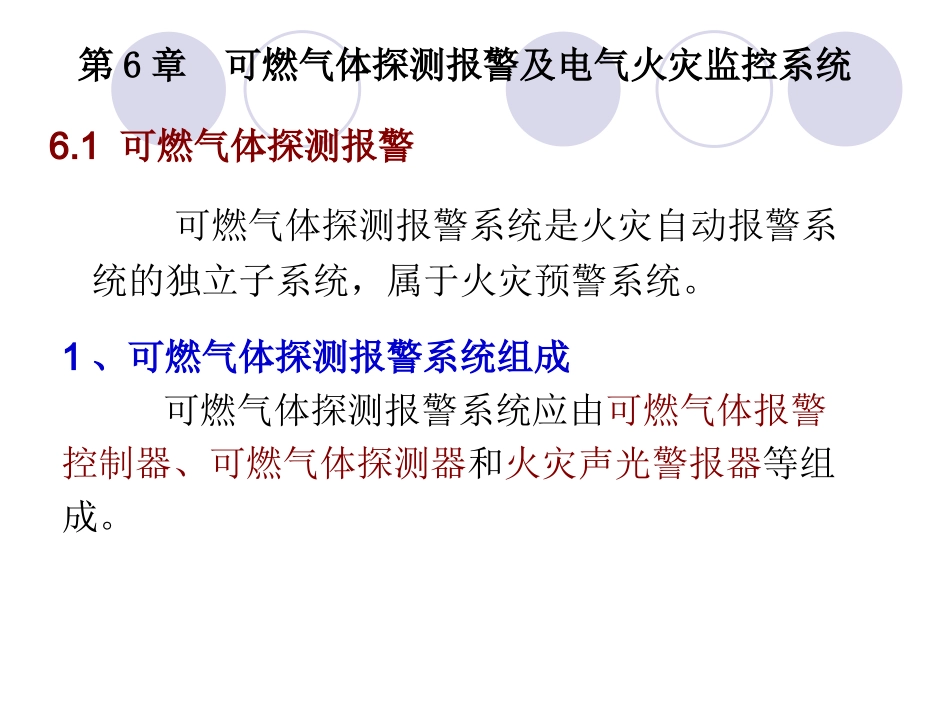

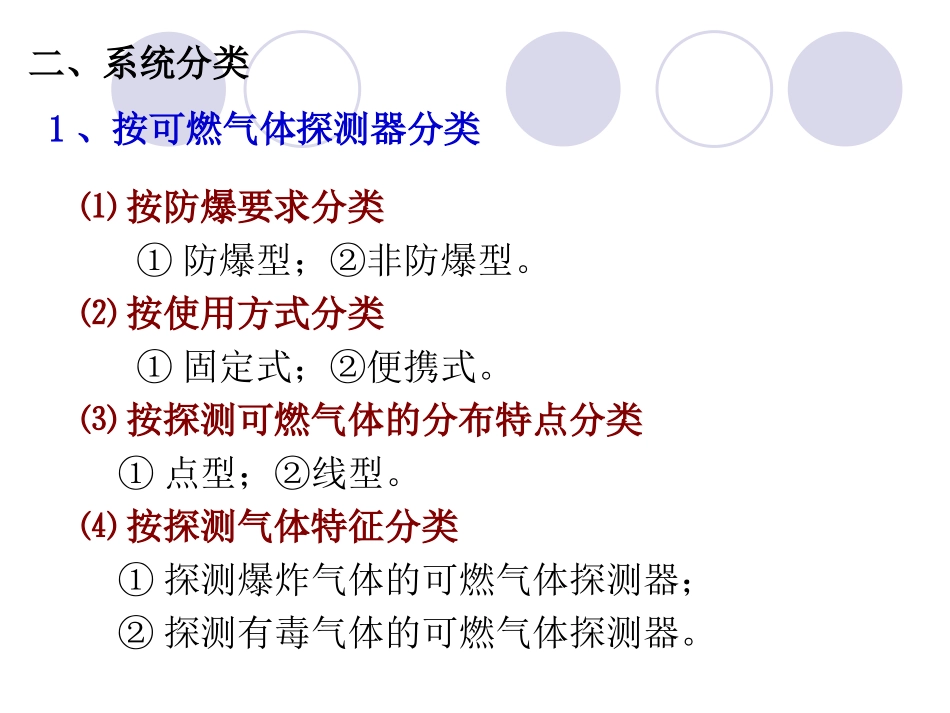

第6章可燃气体探测报警及电气火灾监控系统6.1可燃气体探测报警1、可燃气体探测报警系统组成可燃气体探测报警系统应由可燃气体报警控制器、可燃气体探测器和火灾声光警报器等组成。可燃气体探测报警系统是火灾自动报警系统的独立子系统，属于火灾预警系统。2、系统工作原理发生可燃气体泄露时，安装在保护区域现场的可燃气体探测器，将泄露可燃气体的浓度参数转变为电信号，经数据处理后，将可燃气体浓度参数信息传输至可燃气体报警控制器；或直接报警判断，将报警信息传输到可燃气体报警控制器。可燃气体报警控制器在接收到探测器的可燃气体浓度参数信息或警报信息后，经报警确认判断，显示泄漏报警探测器的部位并发出泄露可燃气体浓度信息，记录探测器报警的时间，同时驱动安装在保护区域现场的声光警报装置发出声光报警，警示人员采取相应的处理措施；必要时可以控制并关断燃气的阀门，防止燃气的进一步泄露漏。二、系统分类1、按可燃气体探测器分类⑴按防爆要求分类①防爆型；②非防爆型。⑵按使用方式分类①固定式；②便携式。⑶按探测可燃气体的分布特点分类①点型；②线型。⑷按探测气体特征分类①探测爆炸气体的可燃气体探测器；②探测有毒气体的可燃气体探测器。2、可燃气体报警控制器分类按系统连线方式分类：⑴多线制可燃气体报警控制器：即采用多线制方式与可燃气体报警控制器连接。⑵总线制可燃气体报警控制器：即采用总线（一般为2~4根）方式与可燃气体探测器连接。三、可燃气体报警系统适用场所可燃气体探测报警系统使用于使用、生产或聚集可燃气体或可燃液体蒸汽场所可燃气体浓度探测，在泄露或聚集可燃气体浓度达到爆炸下限前发出报警信号，提醒专业人员排除火灾、爆炸隐患，实现火灾的早期预防，避免火灾、爆炸事故的发生。四、可燃气体报警系统的设计原则（1）可燃气体探测报警系统是一个独立的子系统，属于火灾预警系统，应独立组成。（2）可燃气体探测器应接入可燃气体报警控制器，不应直接接入火灾报警控制器的探测器回路。当可燃气体的报警信号需接入火灾自动报警系统时，应由可燃气体报警控制器接入。（3）由可燃气体报警控制器将报警信号传输至消防控制室的图形显示装置或集中火灾报警控制器，但其显示应与火灾报警信息有区别。（4）可燃气体报警控制器的报警信息和故障信息，应在消防控制室图形显示装置或集中火灾报警控制器上显示；但该类信息与火灾报警信息的显示应有区别。（5）可燃气体报警控制器发出报警信号时，应能启动保护区域的火灾声光警报器。（6）可燃气体探测报警系统保护区域内有联动和警报要求时，应由可燃气体报警控制器或消防联动控制器联动实现。（7）可燃气体探测器报警系统设置在有防爆要求的场所时，尚应符合有关防爆要求。五、可燃气体探测器的设置⑴探测区域为使用管道煤气或天然气的场所。⑵探测区域为煤气站和煤气表房以及存储液化石油气罐的场所。⑶探测区域为其他散发可燃气体和可燃蒸汽的场所。⑷探测区域为有可能产生一氧化碳气体的场所，宜选择一氧化碳气体检测器。另外，使用煤气的家庭，应设感应一氧化碳的可燃气体探测器。使用天然气或液化石油气的家庭，应分别设感应甲烷和丙烷的可燃气体探测器。六、可燃气体报警控制器的设置（1）当有消防控制室时，可燃气体报警控制器可设置在保护区域附近；当无消防控制室时，可燃气体报警控制器应设置在有人员值班的场所。（2）可燃气体报警控制器的设置应符合火灾报警控制器的安装设置要求。6.2电气火灾监控系统6.2.1概述根据我国几年的火灾统计，电气火灾年均发生次数占年均总发生次数的30%左右，占重特大火灾总发生次数的80%左右，居各火灾原因之首位，且损失占火灾总损失的53%，而发达国家每年电气火灾发生次数仅占总火灾发生次数的8%~13%。1、引发火灾主要原因主要原因：违章作业：用火不慎：电气故障：电气故障原因引发的火灾居于首位。而电气故障引发火灾的原因是多方面的，主要包括电缆老化、施工的不规范、电气设备故障等。2、电气火灾发生和发展特点1）隐蔽性。由于通常漏电与短路都发生在电器设备及穿线管的内部，因此在一般情况下电气起火的最初部位是看不到的，只有...
