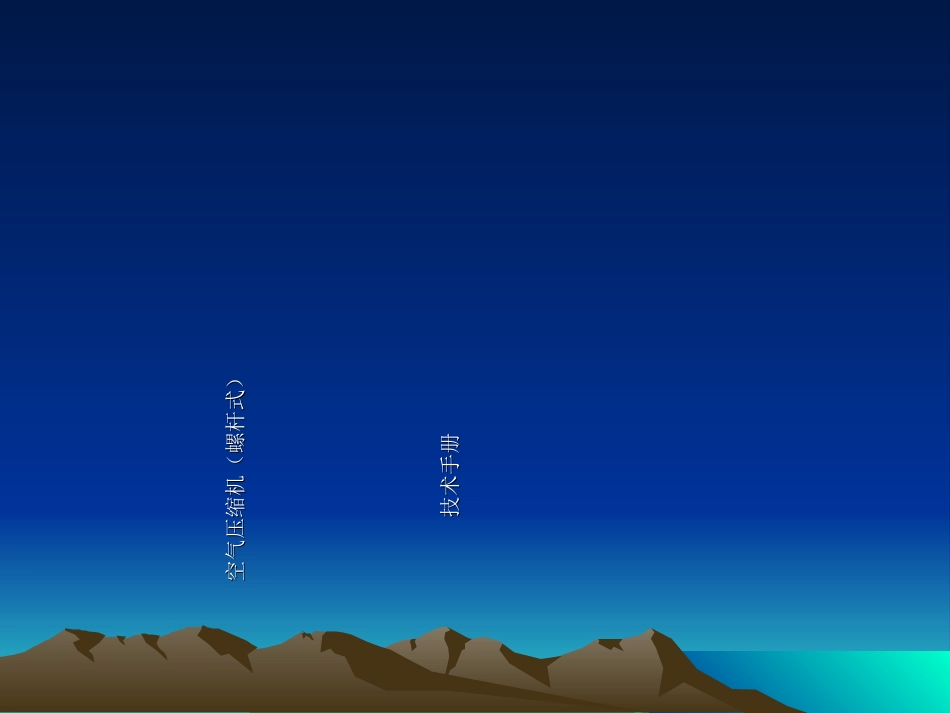

空气压缩机（螺杆式）空气压缩机（螺杆式）技术手册技术手册2010.102010.10目录目录•一、空压机简介·············3•二、空气压缩机的种类·············4•三、螺杆空压机的结构与分类·············6•四、螺杆空压机机的工作过程·············8•五、螺杆空压机的运行维护·············9•六、螺杆空压机的常见问题分析·············12•七、螺杆空压机的选型手册·············16一、空压机简介：一、空压机简介：•空气压缩机（英文为：aircompressor）空气压缩机是气源装置中的主体，它是将原动机（通常是电动机）的机械能转换成气体压力能的装置，是压缩空气的气压发生装置。二、空气压缩机的种类二、空气压缩机的种类一、螺杆式压缩机也被称为螺旋式压缩机分类：1.螺杆空气压缩机2.螺杆工艺压缩机（氯乙烯压缩机等）3.螺杆式制冷压缩机二、空气压缩机的种类很多，按工作原理可分为1、容积式压缩机容积式压缩机的工作原理是压缩气体的体积，使单位体积内气体分子的密度增加以提高压缩空气的压力；2、速度式压缩机速度式压缩机的工作原理是提高气体分子的运动速度，使气体分子具有的动能转化为气体的压力能，从而提高压缩空气的压力。三、现在常用的空气压缩机：1、活塞式空气压缩机2、螺杆式空气压缩机，(双螺杆空气压缩机和单螺杆空气压缩机)3、离心式压缩机4、滑片式空气压缩机四、各种常用空气压缩机定义1、往复式压缩机--是容积式压缩机，其压缩元件是一个活塞，在气缸内作往复运动。2、螺杆压缩机--是回转容积式压缩机，在其中两个带有螺旋型齿轮的转子相互啮合，从而将气体压缩并排出。3、离心式压缩机--属速度型压缩机，在其中有一个或多个旋转叶轮（叶片通常在侧面）使气体加速。主气流是径向的。4、滑片式压缩机--是回转式变容压缩机，其轴向滑片在同圆柱缸体偏心的转子上作径向滑动。截留于滑片之间的空气被压缩后排出。三、螺杆空压机的结构与分类三、螺杆空压机的结构与分类一、空压机结构：1、双螺杆压缩机是一种双轴容积式回转型压缩机，其主要是主（阳）副（阴）两根转子配合，组成啮合副，主副转子齿形外部同机壳内壁构成封闭的基元容积；2、蜗杆（单螺杆）压缩机是一种单轴容积式回转型压缩机，其啮合副是由一根蜗杆和两个对称平面布置的星轮所组成，由其蜗杆螺槽和星轮齿面及机壳内壁形成封闭的基元容积。双螺杆式单螺杆式二、螺杆压缩机有干式和湿式两种：1、干式：即工作腔中不喷液，压缩气体不会被污染，干式一般用于对气体质量要求极高的场合且气量要求不大，干式螺杆结构复杂，难维护，噪音高，造价高；2、湿式：即工作腔中喷入润滑油或其它液体借以冷却被压缩气体，改善密封，并可润滑阴、阳转子和轴承，实现自身传动，再通过高精度的过滤器将压缩空气中的油或其它液体杂质除去以得到较高品质的压缩气体。湿式应用最为广泛，结构简单，易于维护，稳定可靠，在空气动力工程中常用。三、螺杆压缩机的机体均分为两种：1、为皮带传动式皮带传动式较适用于22KW左右功率的压缩机，是由2个按速度比例制造的皮带轮将动力经由皮带传动；2、为直接传动式直接传动式是1个连轴器将电动源与主机结合在一起，蜗杆式压缩机可以直接带动蜗杆（单螺杆）旋转，而双螺杆压缩机则须再增加一级增速齿轮以提高主转子的转速。四、螺杆空压机的工作过程四、螺杆空压机的工作过程•双螺杆压缩机的工作过程：电动机经联轴器、增速齿轮或皮带带动主转子，由于两转子互相啮合，主转子即直接带动副转子一同旋转，在相对负压作用下，空气吸入，在齿峰与齿沟吻合作用下，气体被输送压缩，当转子啮合面转到与机壳排气口相通时，被压缩气体开始排出。•蜗杆压缩机的工作过程：电动机以联轴器或皮带将动力传到蜗杆轴上，由蜗杆带动星轮齿在蜗杆槽内相对移动，封闭基元容积发生变动，气体、输送压缩，当达到设计压力值，由主机壳体上左右两侧对称的三角形排气口排至油气分离器内。蜗杆压缩机的工作过程：电动机以联轴器或皮带将动力传到蜗杆轴上，由蜗杆带动星轮齿在蜗杆槽内相对移动，封闭...
