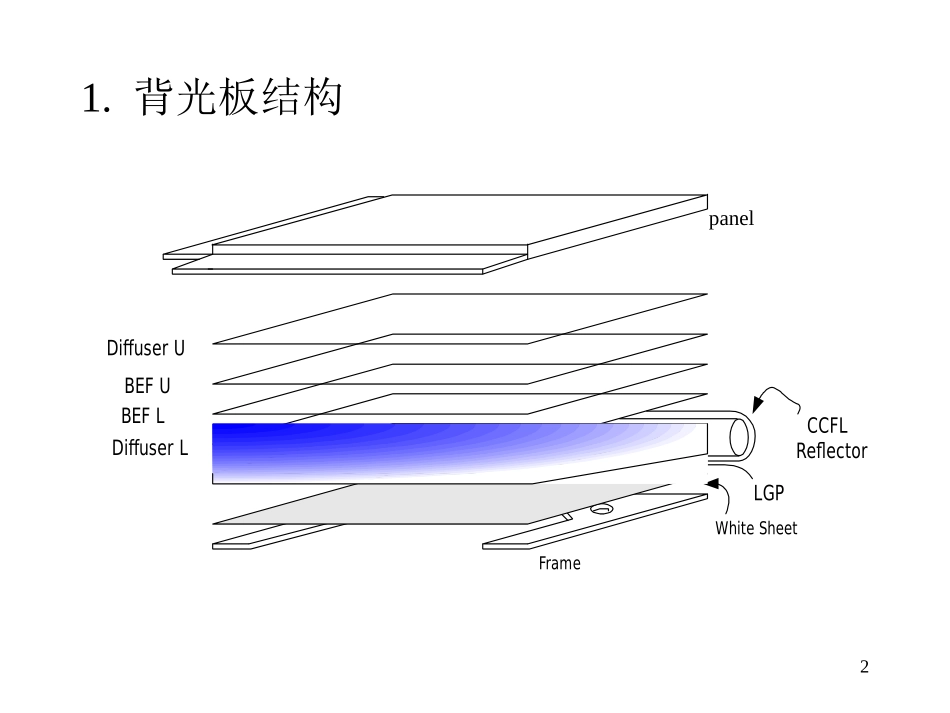

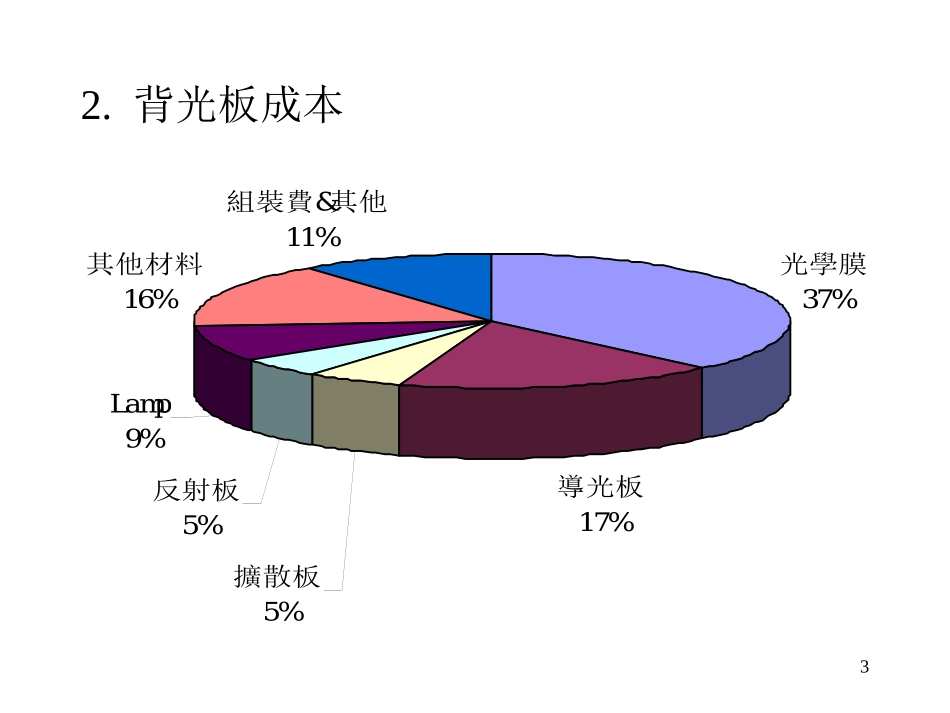

1反射片＆擴散片簡介2FrameWhiteSheetLGPCCFLReflectorDiffuserLBEFLBEFUDiffuserU1.背光板结构panel32.背光板成本光學膜37%導光板17%擴散板5%反射板5%Lamp9%其他材料16%&組裝費其他11%4○擴散片構成式意圖光擴散面基材（ＰＥＴ,PC)密著防止層樹脂擴散粒子擴散粒子樹脂3.擴散片结构5擴散片功能及作用•功能:將來自導光板光點之光源加以擴散.•作用:是用來隱藏導光板上的DOT,讓射出的光分布更加均勻,使從正面看不到散射點的影子.6擴散板的重要特性擴散板的重要特性..•全光線透過率:光能量的傳達率.•平行光透過率:出射光的分布中央偏在率.•擴散透過率:出射光的分布中央不偏在率.•霧度:(擴散光量/全光線透過量)*100%•色變化:顏色的變化，CIE坐標X,Y的變化7擴散透過率擴散與平行光透過率.平行光透過率光源8擴散片形狀及分類•形狀:擴散板分為正反面,正面比較粗,類似毛玻璃,霧霧的,反較面滑.•分類:因位置不同與功能差異而區分為:下擴散片上擴散片9下擴散板:透過率必需要高上擴散板:霧度必需要高上擴散板下擴散板壓克力10多種擴散板構成.•单一擴散板構成:使用高云量擴散板.•雙層擴散板構成:下擴散板使用高透過率的擴散板,上擴散板使用高云量擴散板.•配合LensFilm的擴散板:選低擴散透過率的擴散板,而且考慮使用Anti—Sticking處理的擴散板來防止幹涉.11於裏面增加隠蔽層以防止光源由裏面射出、使隠蔽性上升。反射片入射光一般反射片反射片高反射隠蔽層○反射片構成示意圖反射光入射光反射光反射光3.反射片结构12PET白色塗層TiO2PETAl,Ag擴散反射鏡面反射反射片類型反射片類型13光學特性與名詞•全光反射率在標準白光下所測的之反射率•分光反射率在某一固定波長所測的之反射率14<五>PET之概念及優缺點.•概念:PET(Polyetiylenterephthalate)PET是結晶性熱可塑Polyester的一種•優點:1)最安定2)耐熱性高3)彈性系數高.oreepProperty低,機械的強度優4)延伸特性優,纤維,膜片,制瓶加工是比較容易5)電氣特性是優而且在大的溫度范圍下比較安定6)耐藥品性,耐油性都優7)造成應力裂傷的機會非常小15•缺點︰1)成型加工性能不佳.2)結晶化速度慢,所以熱處理效果是比較大.3)碱,沸水與熱水下易加水分解.16主要反射片廠商日本︰Tsujiden智积电，Kimoto木本，keiwa惠和，Toray东丽Reiko瑞可，3M韓國︰SKC17原材料薄膜成型塗佈製程分條分卷切片印刷出货包裝檢查成型連續式印刷切型打孔贴膠○製造流程
